Name: مقسم HDMI طراز ST-NSPB18D60 | 18Gbps 1x8 عبر كابل CAT بطول 60 مترًا
Brand: staison
SKU: ST-NSPB18D60
Availability: InStock

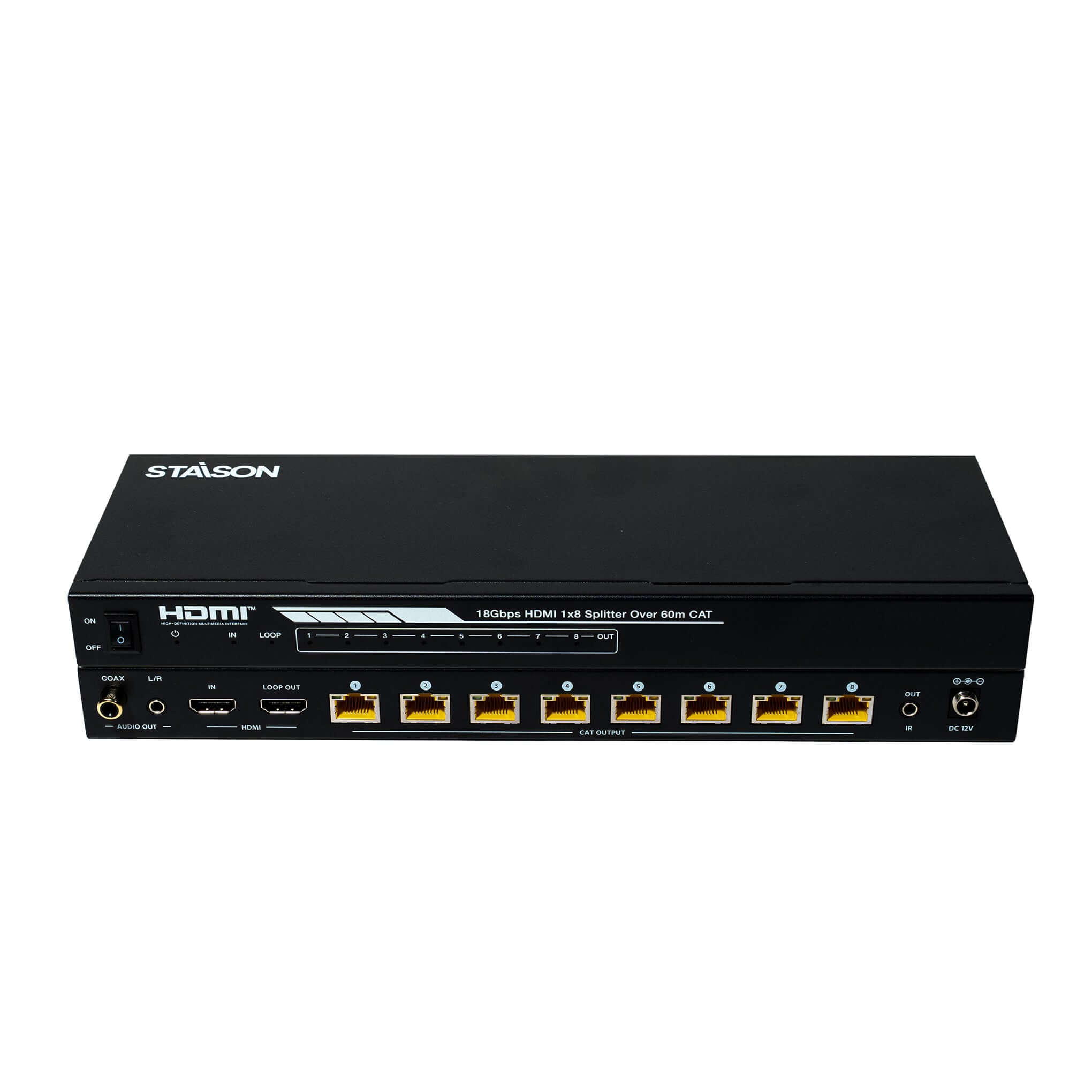

ST-NSPB18D60 HDMI Splitter transmitter with HDMI input and CAT outputs on white background

ST-NSPB18D60 HDMI Splitter receiver on white background

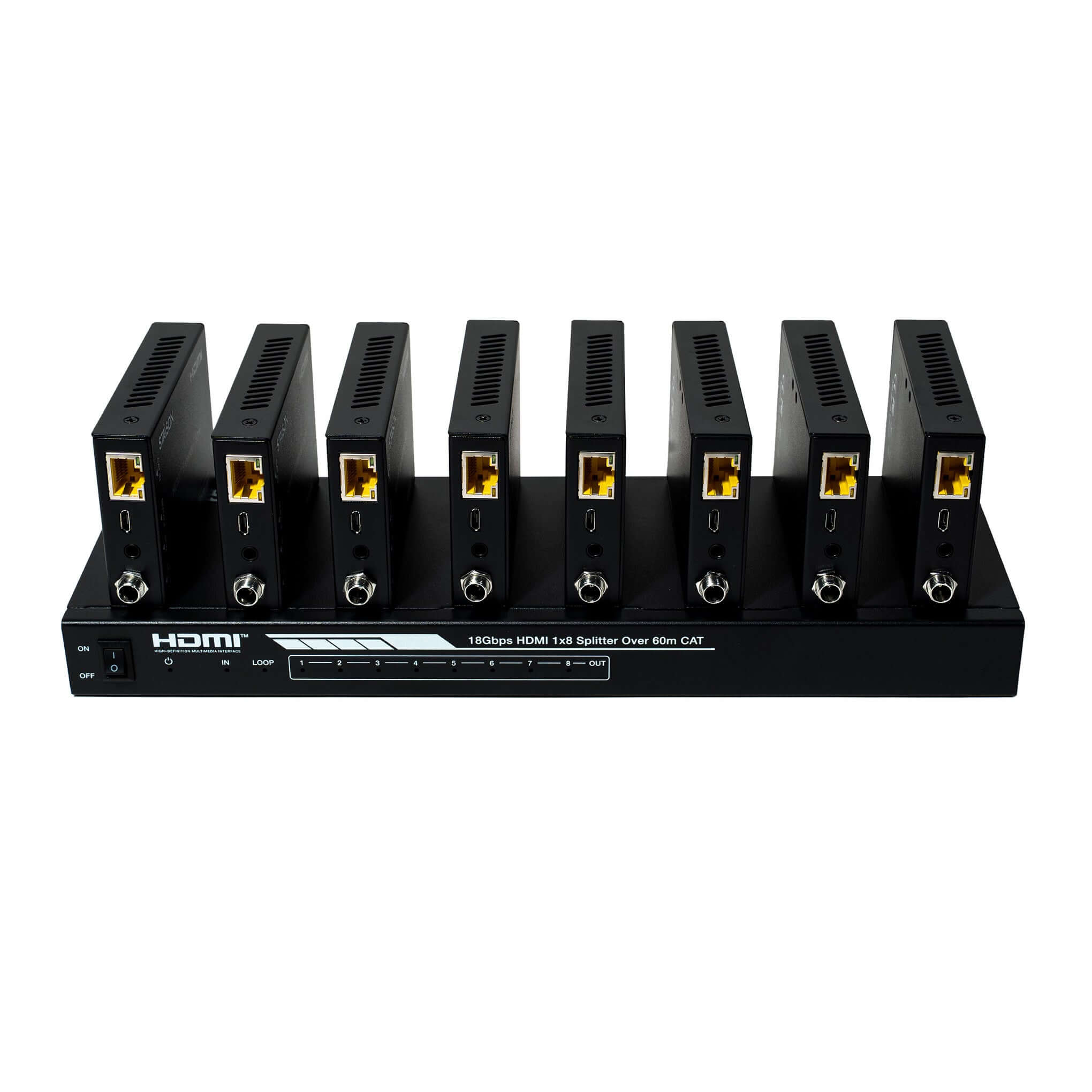

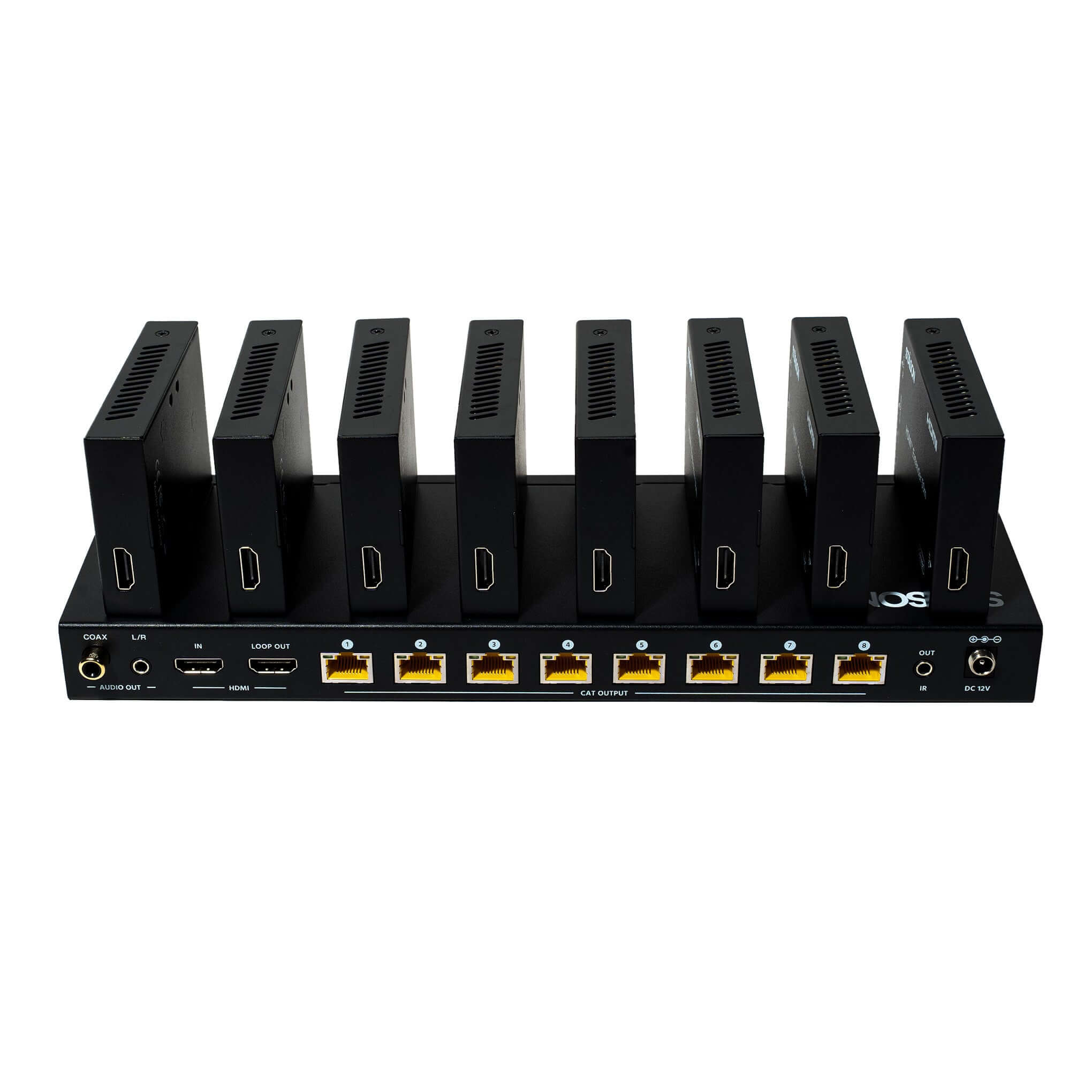

ST-NSPB18D60 HDMI Splitter 18Gbps 1x8 over 60m CAT system on white background

Roll over image to zoom in Click on image to zoom

تم تصميم جهاز تقسيم ST-NSPB18D60 HDMI لتوزيع HDMI الموثوق به على شاشات متعددة في بيئات الصوت والصورة الاحترافية. يجمع جهاز تقسيم ST-NSPB18D60 HDMI بين عرض النطاق الترددي 18 جيجابت في الثانية، والتوافق مع HDMI 2.0، ودعم HDCP 2.2، وتقنية HDR، و Dolby Vision، وإدارة EDID المتقدمة، وتقنية الطاقة عبر الكابل (PoC) لتوفير نقل إشارة مستقر لمسافات طويلة. صُمم جهاز تقسيم ST-NSPB18D60 HDMI خصيصًا لغرف المؤتمرات، والفصول الدراسية، واللافتات الرقمية، ومتاجر البيع بالتجزئة، ومراكز القيادة، وأماكن الترفيه، وتركيبات الصوت والصورة التجارية، ويوفر جودة صورة مذهلة، وتشغيلًا موثوقًا به، وتوزيعًا مرنًا لـ HDMI للتطبيقات الاحترافية المتطلبة.

الميزات الرئيسية لجهاز تقسيم ST-NSPB18D60 HDMI

متوافق مع HDMI 2.0 و HDCP 2.2/1.x و DVI 1.0
عرض نطاق ترددي للفيديو 18 جيجابت في الثانية مع دعم 4K@60Hz 4:4:4
متوافق مع HDR و HDR10+ و HLG و Dolby Vision
مدخل HDMI واحد ومخرج HDMI حلقة واحد و 8 مخارج CAT
نقل يصل إلى 60 مترًا عبر كابل CAT6/6a/7
تمرير صوت HD 7.1 قناة
مخارج صوت رقمي وتناظري مدمجة
إدارة EDID متقدمة
تمرير إشارة تحكم بالأشعة تحت الحمراء باتجاه واحد
دعم الطاقة عبر الكابل (POC)
غلاف معدني صغير الحجم للتركيبات التجارية

ميزات جهاز تقسيم ST-NSPB18D60 HDMI

☆ متوافق مع HDMI 2.0 و HDCP 2.2/1.x و DVI 1.0
☆ يدعم عرض نطاق ترددي للفيديو 18 جيجابت في الثانية
☆ يدعم دقة الفيديو حتى 4K2K@50/60Hz 4:4:4
☆ يدعم 3D و HDR و HDR10+ و HLG و Dolby Vision
☆ يدعم تمرير صوت HD حتى 7.1 قناة
☆ يدعم إخراج الصوت الرقمي والتناظري المدمج
☆ يوسع مسافة نقل الإشارة حتى 35 مترًا عند 4K2K@60Hz، و 50 مترًا عند 4K2K@30Hz، و 60 مترًا عند 1080P@60Hz عبر كابل CAT6/6a/7 واحد
☆ يدعم مدخل HDMI واحد ومخرج HDMI حلقة واحد و 8 مخارج CAT
☆ يدعم تمرير إشارة تحكم بالأشعة تحت الحمراء باتجاه واحد
☆ إدارة EDID متقدمة
☆ يدعم وظيفة POC باتجاه واحد (من جهاز الإرسال إلى جهاز الاستقبال فقط)
☆ تصميم مدمج لسهولة ومرونة التركيب

محتويات حزمة جهاز تقسيم ST-NSPB18D60 HDMI

① 1x جهاز تقسيم HDMI 1×8 بقدرة 18 جيجابت في الثانية عبر 60 مترًا من كابل CAT (جهاز الإرسال)
② 8x مستقبل CAT
③ 1x كابل IR Blaster (1.5 متر)
④ 8x كابل مستقبل IR 20K~60KHz (1.5 متر)
⑤ 1x محول طاقة قفل DC 12V/2.5A
⑥ 1x دليل المستخدم

مواصفات جهاز تقسيم ST-NSPB18D60 HDMI

تقني
توافق HDMI	HDMI 2.0
توافق HDCP	HDCP 2.2/1.x
عرض نطاق ترددي للفيديو	594 ميجاهرتز / 18 جيجابت في الثانية
دقة الفيديو	حتى 4K2K@50/60Hz 4:4:4
مساحة الألوان	RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
عمق الألوان	8 بت, 10 بت, 12 بت (1080p@60Hz) 8 بت (4K2K@60Hz YUV 4:4:4) 8 بت, 10 بت, 12 بت (4K2K@60Hz YCbCr 4:2:2/4:2:0)
HDR	HDR10, HDR10+, HLG, Dolby Vision
تنسيقات صوت HDMI	LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
تنسيقات الصوت المحوري	LPCM 2.0, LPCM 5.1, Dolby Digital 2/5.1CH
تنسيقات الصوت التناظري	PCM 2.0
حماية ESD	IEC 61000-4-2: ±8kV (تفريغ فجوة هوائية), ±4kV (تفريغ تلامسي)
التوصيل
الإدخال	1x HDMI من النوع A (أنثى 19 سنًا)
الإخراج	1x HDMI من النوع A مخرج حلقة (أنثى 19 سنًا) 8x مخرج CAT [RJ45, أنثى 8 سنون] 1x مخرج صوت محوري [RCA] 1x مخرج صوت L/R [مقبس صغير ستريو 3.5 ملم]
التحكم	1x خدمة [Micro USB, تحديث البرامج الثابتة / التحكم التسلسلي] 1x مفتاح قرص EDID [5 سنون] 1x مخرج IR [مقبس صغير ستريو 3.5 ملم]
ميكانيكي
الغلاف	غلاف معدني
اللون	أسود
الأبعاد	جهاز الإرسال: 300 ملم [عرض] × 100 ملم [عمق] × 28 ملم [ارتفاع] جهاز الاستقبال: 88 ملم [عرض] × 61 ملم [عمق] × 18 ملم [ارتفاع]
الوزن	جهاز الإرسال: 823 جرام / جهاز الاستقبال: 155 جرام
مصدر الطاقة	الإدخال: تيار متردد 100–240 فولت 50/60 هرتز, الإخراج: تيار مستمر 12 فولت/2.5 أمبير (معايير الولايات المتحدة/الاتحاد الأوروبي, معتمد من CE/FCC/UL)
استهلاك الطاقة (الحد الأقصى)	25.44 وات
درجة حرارة التشغيل	0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت
درجة حرارة التخزين	-20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت
الرطوبة التشغيلية	20% ~ 90% رطوبة نسبية (غير مكثفة)

ضوابط ووظائف تشغيل جهاز تقسيم ST-NSPB18D60 HDMI

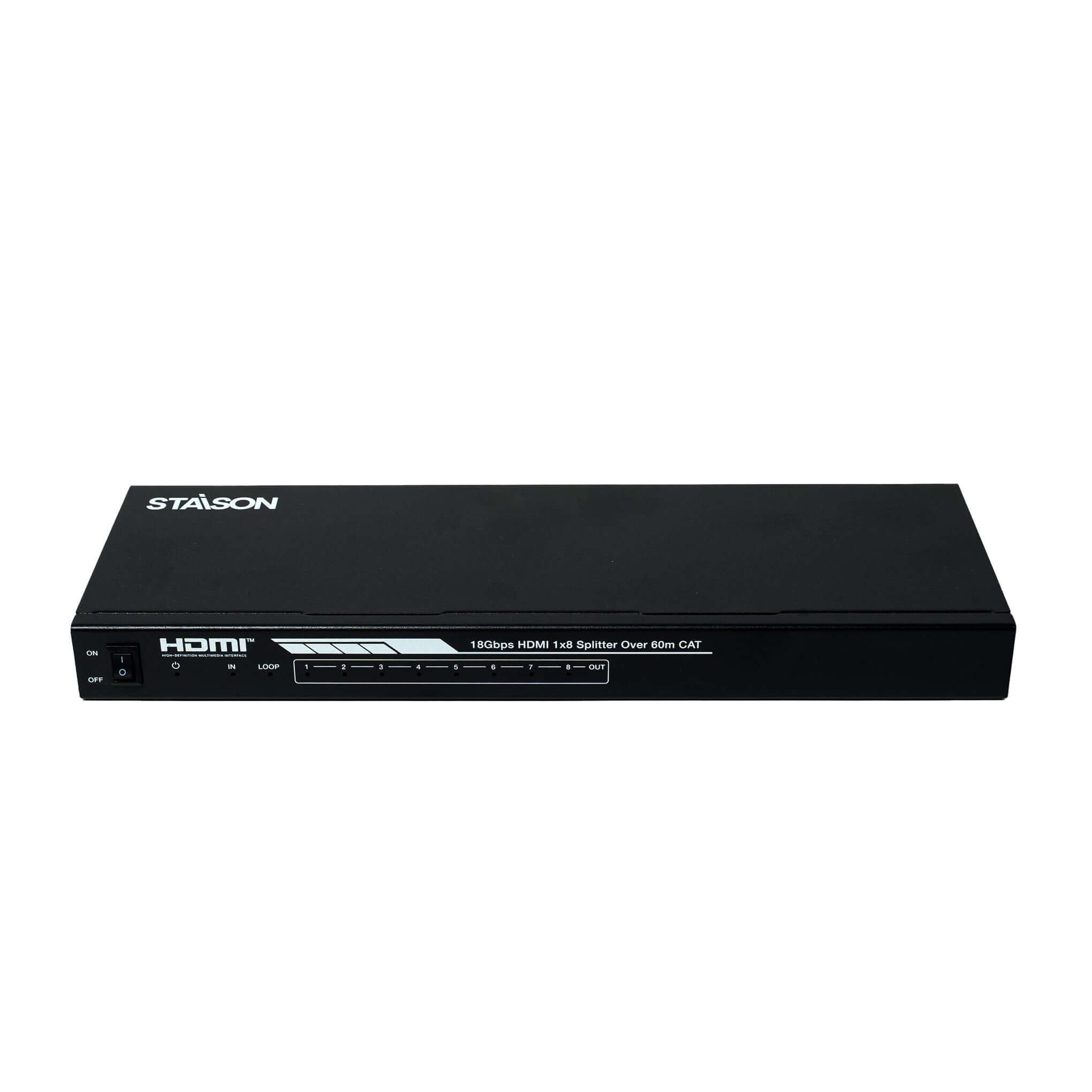

جهاز الإرسال - اللوحة الأمامية

رقم	الاسم	وصف الوظيفة
1	مفتاح الطاقة	اضغط على هذا المفتاح لتشغيل/إيقاف تشغيل الجهاز.
2	مؤشر LED للطاقة	عند تشغيل الجهاز، سيضيء مؤشر LED الأحمر للطاقة.
3	مؤشر LED للإدخال	عند توصيل منفذ HDMI IN بجهاز مصدر نشط، سيضيء مؤشر LED الأخضر.
4	مؤشر LED للحلقة	عند توصيل منفذ HDMI LOOP OUT بجهاز عرض نشط، سيضيء مؤشر LED الأخضر.
5	مؤشر LED للمخرج (1~8)	عند توصيل منفذ CAT OUTPUT بمنفذ CAT IN لمستقبل CAT، سيضيء مؤشر LED الأخضر المقابل للمخرج.

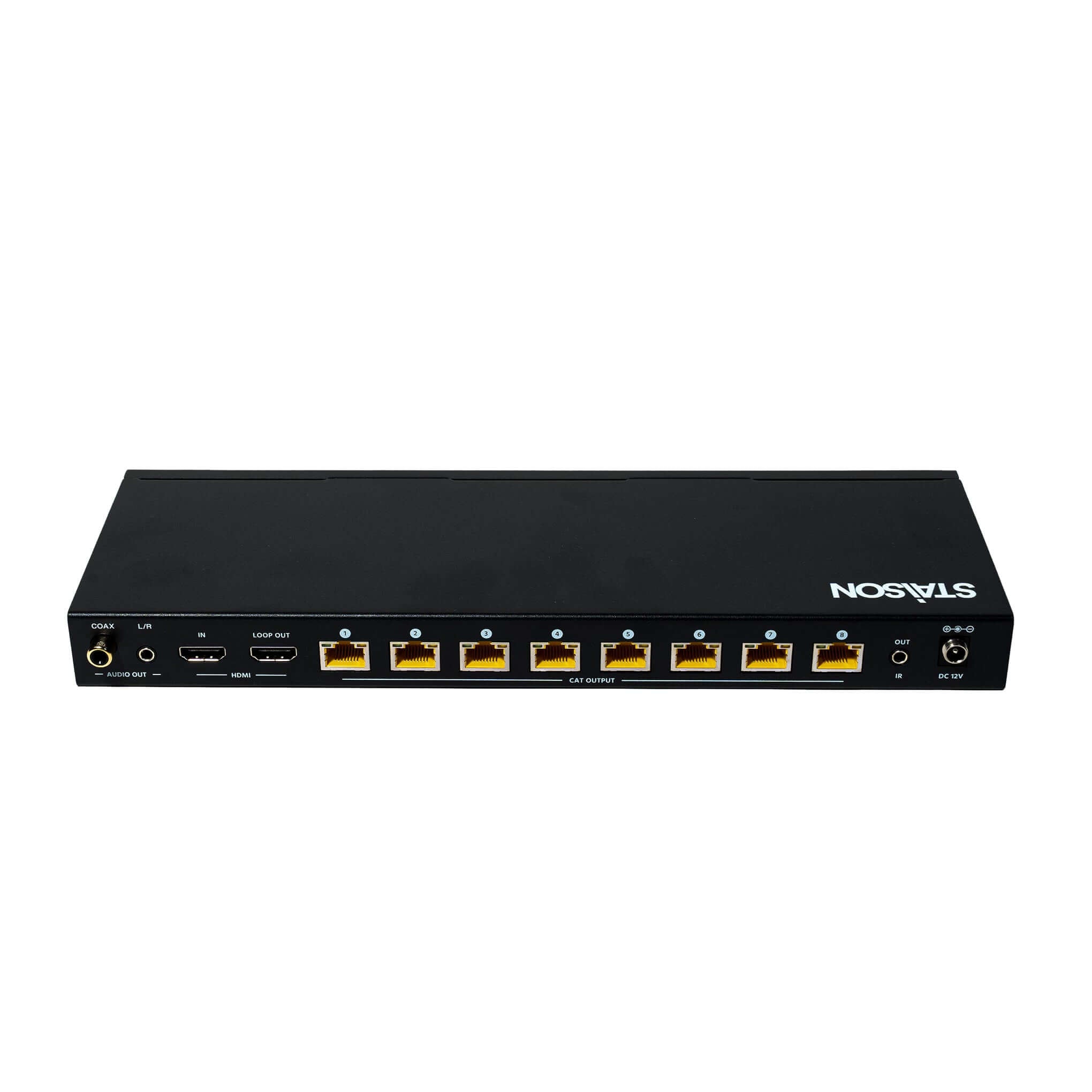

جهاز الإرسال - اللوحة الخلفية

رقم	الاسم	وصف الوظيفة
1	منفذ HDMI	IN: منفذ إدخال HDMI، قم بتوصيله بجهاز مصدر HDMI مثل DVD أو جهاز فك التشفير باستخدام كابل HDMI. LOOP OUT: منفذ إخراج حلقة HDMI، قم بتوصيله بجهاز عرض HDMI مثل التلفزيون أو الشاشة باستخدام كابل HDMI.
2	مفتاح قرص EDID	يستخدم لضبط وضع EDID. يرجى الرجوع إلى جدول أوضاع EDID أدناه للحصول على التفاصيل.
3	منفذ الخدمة	يستخدم لتحديث البرامج الثابتة أو التحكم في أوامر المنفذ التسلسلي.
4	منفذ إخراج CAT (1~8)	قم بالتوصيل بمنفذ CAT IN لمستقبل CAT باستخدام كابل CAT.
5	مخرج الصوت (محوري، يسار/يمين)	منفذ إخراج صوت محوري/تناظري، قم بتوصيله بمضخم الصوت أو مكبر الصوت.
6	مخرج IR	قم بتوصيل كابل IR Blaster لإرسال إشارة IR من مستقبل CAT.
7	تيار مستمر 12 فولت	قم بتوصيل مصدر طاقة تيار مستمر 12 فولت بالوحدة وقم بتوصيل المحول بمأخذ تيار متردد. ملاحظة: يمكن لجهاز الإرسال تزويد جهاز الاستقبال بالطاقة عبر كابل CAT.

جهاز الإرسال - اللوحة الجانبية

رقم	الاسم	وصف الوظيفة
1	مؤشر إشارة الارتباط (أخضر)	مضيء: جهاز الإرسال والاستقبال متصلان. مظلم: جهاز الإرسال والاستقبال غير متصلين.
2	مؤشر إشارة البيانات (برتقالي)	مضيء: إشارة HDMI مع HDCP. وميض: إشارة HDMI بدون HDCP. مظلم: لا توجد إشارة HDMI.

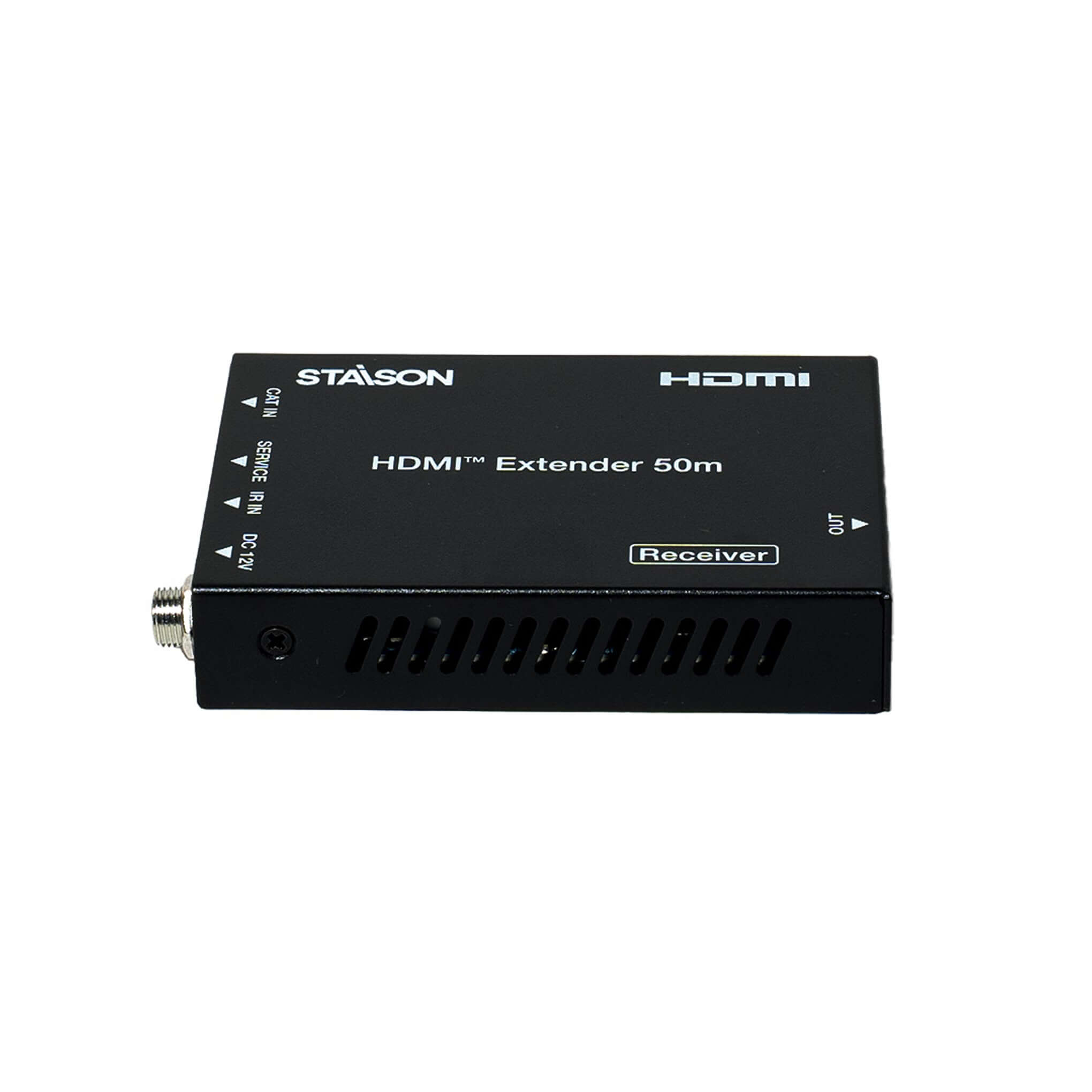

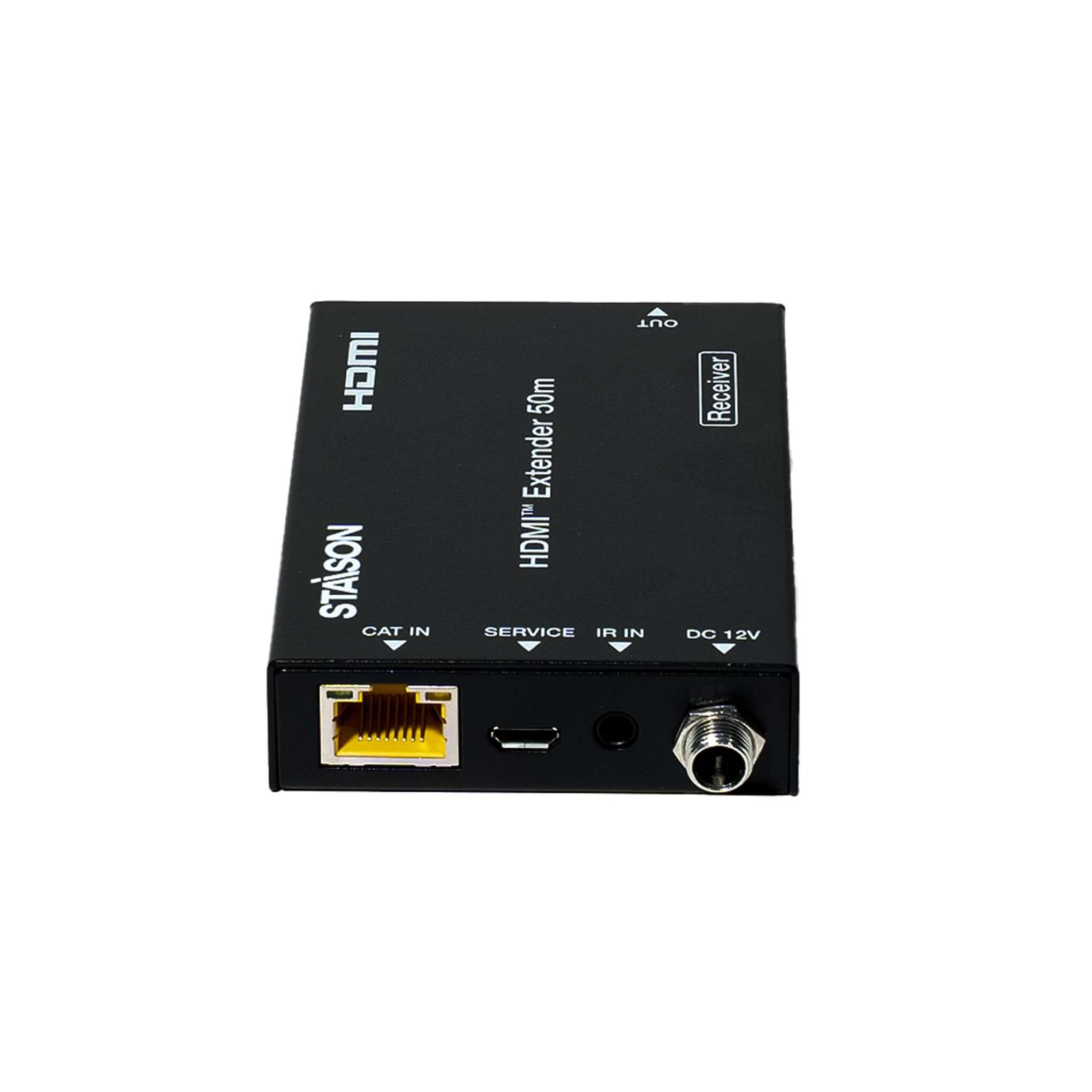

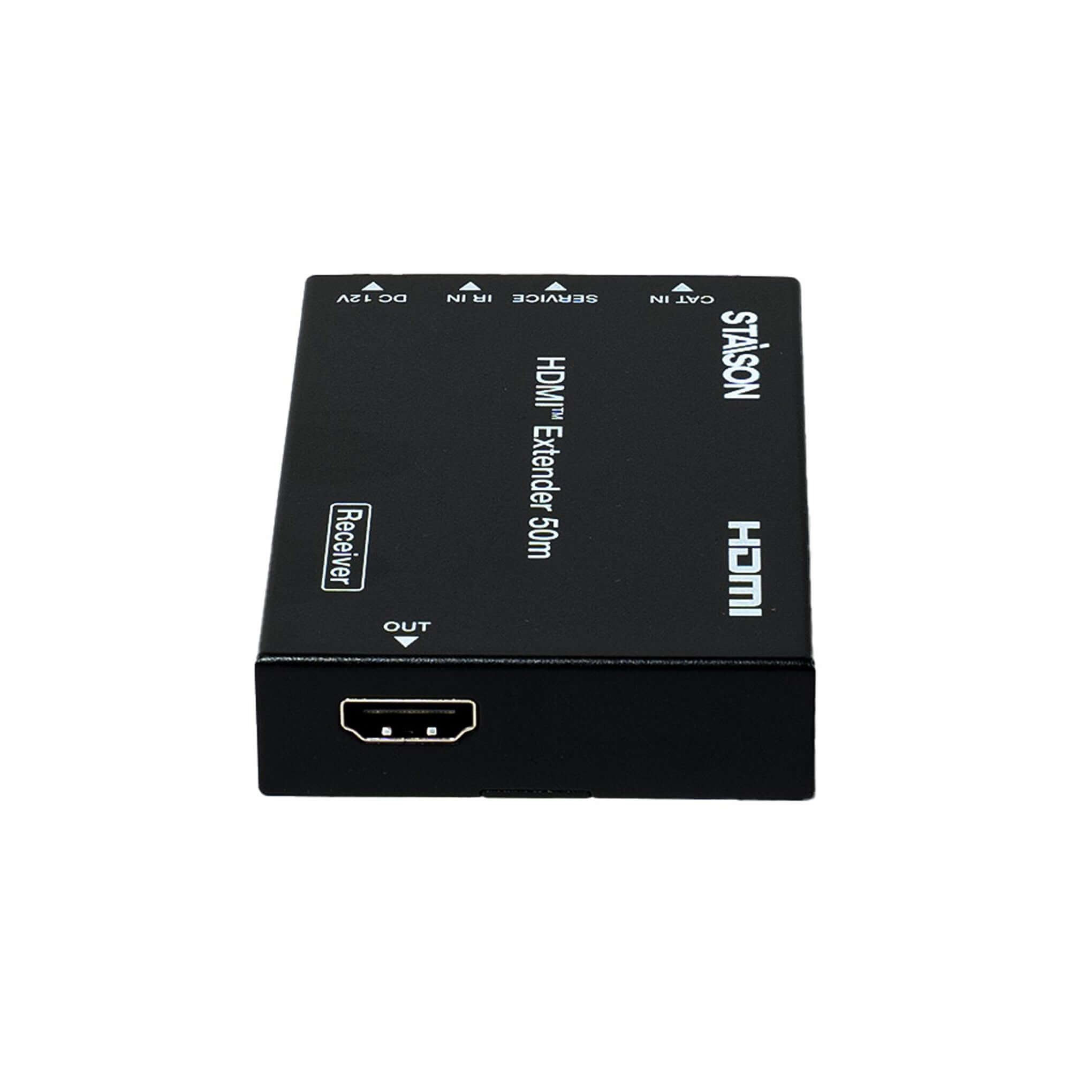

مستقبل CAT

رقم	الاسم	وصف الوظيفة
1	مخرج HDMI	منفذ إخراج HDMI، قم بالتوصيل بجهاز عرض HDMI مثل التلفزيون أو جهاز العرض باستخدام كابل HDMI.
2	مدخل CAT	قم بالتوصيل بمنفذ CAT OUTPUT في جهاز الإرسال باستخدام كابل CAT.
3	مؤشر إشارة البيانات (برتقالي)	مضيء: إشارة HDMI مع HDCP. وميض: إشارة HDMI بدون HDCP. مظلم: لا توجد إشارة HDMI.
4	مؤشر الطاقة (أخضر)	عند تشغيل جهاز الاستقبال، سيضيء مصباح مؤشر الطاقة.
5	منفذ الخدمة	يستخدم لتحديث البرامج الثابتة.
6	مدخل IR	قم بالتوصيل بكابل مستقبل IR. سيتم إرسال إشارة IR إلى منفذ IR OUT في جهاز الإرسال.
7	تيار مستمر 12 فولت	قم بتوصيل مصدر طاقة تيار مستمر 12 فولت/1 أمبير بالوحدة وقم بتوصيل المحول بمأخذ تيار متردد. ملاحظة: يمكن أيضًا تزويد مستقبل CAT بالطاقة بواسطة جهاز الإرسال عبر كابل CAT.

وضع EDID

وضع EDID (DIP)	وصف EDID
11111	1080P, صوت ستريو 2.0
11110	1080P, دولبي/DTS 5.1
11101	1080P, صوت HD 7.1
11100	1080I, صوت ستريو 2.0
11011	1080I, دولبي/DTS 5.1
11010	1080I, صوت HD 7.1
11000	1080P 3D, صوت ستريو 2.0
10111	1080P 3D, دولبي/DTS 5.1
10110	1080P 3D, صوت HD 7.1
10101	4K2K30Hz_444, صوت ستريو 2.0
10100	4K2K30Hz_444, دولبي/DTS 5.1
10011	4K2K30Hz_444, صوت HD 7.1
10010	4K2K60Hz_420, صوت ستريو 2.0
10001	4K2K60Hz_420, دولبي/DTS 5.1
10000	4K2K60Hz_420, صوت HD 7.1
01111	4K2K60Hz_444, صوت ستريو 2.0
01110	4K2K60Hz_444, دولبي/DTS 5.1
01101	4K2K60Hz_444, صوت HD 7.1
01100	4K2K60Hz_444, صوت ستريو 2.0 HDR
01011	4K2K60Hz_444, دولبي/DTS 5.1 HDR
01010	4K2K60Hz_444, صوت HD 7.1 HDR
01001	نسخ من حلقة الخرج
01000	نسخ من مخرج CAT 1
00111	نسخ من مخرج CAT 2
00110	نسخ من مخرج CAT 3
00101	نسخ من مخرج CAT 4
00100	نسخ من مخرج CAT 5
00011	نسخ من مخرج CAT 6
00010	نسخ من مخرج CAT 7
00001	نسخ من مخرج CAT 8
00000	وضع التحكم في الكمبيوتر

أوامر ASCII لجهاز تقسيم ST-NSPB18D60 HDMI

يدعم المنتج التحكم بأوامر ASCII عبر منفذ SERVICE (Micro USB إلى الكمبيوتر). بروتوكول المنفذ التسلسلي: معدل الباود 115200، بتات البيانات: 8، بتات التوقف: 1، بت الفحص: 0.

رمز الأمر	وصف الوظيفة
s power z!	تشغيل/إيقاف تشغيل الجهاز. z=0 (إيقاف)، z=1 (تشغيل)
r power!	الحصول على حالة الطاقة الحالية
s reboot!	إعادة تشغيل الجهاز
help!	عرض جميع الأوامر
r type!	الحصول على طراز الجهاز
r status!	الحصول على حالة الجهاز الحالية (الطاقة، الاتصال الداخلي/الخارجي، وضع EDID)
r link in!	الحصول على حالة اتصال منفذ الإدخال
r link out y!	الحصول على حالة اتصال مخرج CAT y. y=0~8 (0=الكل، 1~8=CAT 1~8)
r link loop out y!	الحصول على حالة اتصال منفذ مخرج الحلقة. y=1
s reset!	إعادة ضبط الإعدادات إلى الإعدادات الافتراضية للمصنع
r fw version!	الحصول على إصدار البرامج الثابتة
s hdmi stream z!	تعيين تشغيل/إيقاف تدفق إخراج حلقة HDMI. z=0 (تعطيل)، z=1 (تمكين)
r hdmi stream!	الحصول على حالة تدفق إخراج حلقة HDMI
s cat y stream z!	تعيين تشغيل/إيقاف تدفق إخراج CAT y. y=0~8 (0=الكل)، z=0 (تعطيل)، z=1 (تمكين)
r cat y stream!	الحصول على حالة تدفق إخراج CAT y. y=0~8 (0=الكل)
s cat y dsc mode z!	تعيين وضع DSC لمخرج CAT y. y=0~8 (0=الكل)، z=1 (عادي)، z=2 (وضع 35 متر)، z=3 (وضع 70 متر)
r cat y dsc mode!	الحصول على وضع DSC لمخرج CAT y. y=0~8 (0=الكل)
s hdmi hdcp z!	تعيين حالة HDCP لمخرج حلقة HDMI
r hdmi hdcp!	الحصول على حالة HDCP لمخرج الحلقة
s cat y hdcp z!	تعيين حالة HDCP لمخرج CAT y. y=0~2 (0=الكل)، z=0 (إيقاف)، z=1 (تشغيل)
r cat y hdcp!	الحصول على حالة HDCP لمخرج CAT y. y=0~2 (0=الكل)
s audio mute 1!	كتم صوت الإخراج
s audio mute 0!	إلغاء كتم صوت الإخراج
r audio mute!	الحصول على حالة كتم صوت الإخراج
s edid in from z!	تعيين EDID المدخل من EDID الافتراضي z، z=1~30 (انظر جدول أوضاع EDID)
r edid in!	الحصول على حالة EDID المدخل
r edid in data!	الحصول على بيانات EDID لإدخال HDMI
