Description
يُعد موزع HDMI ST-NSP9116CN 10.2Gbps 1x16 حلاً احترافيًا لتوزيع HDMI يقسم مدخل HDMI واحدًا إلى ستة عشر مخرج HDMI في وقت واحد. وهو يدعم 4K×2K@50/60Hz، و HDR10، و HDR10+، و Dolby Vision، و HDCP 1.4، وإدارة EDID المتقدمة لتوزيع إشارة AV ثابتة.
الميزات
☆ متوافق مع HDCP 1.4
☆ يدعم عرض نطاق الفيديو 10.2Gbps
☆ دقة الفيديو تصل إلى 4K×2K@50/60Hz YCbCr 4:2:0
☆ يدعم 3D و HDR10 و HDR10+ و Dolby Vision
☆ يمكن اختيار EDID عبر 4 أوضاع باستخدام مفتاح القرص الدوار الموجود على اللوحة:
00: جميع المخارج تعين تلقائيًا على 1080p@60Hz صوت قناتين
01: جميع المخارج تعين تلقائيًا على 4K@30Hz صوت قناتين
10: نسخ EDID مخرج HDMI 1 إلى جميع المخارج (يعين تلقائيًا على 1080p@60Hz صوت قناتين إذا لم يتم الكشف عن EDID)
11: مقارنة EDID جميع منافذ HDMI OUT وإخراج أفضل EDID إلى جميع المنافذ
☆ لا يتطلب برنامج تشغيل — توصيل وتشغيل
محتويات العبوة
① موزع HDMI 10.2Gbps 1×16 قطعة واحدة
② محول طاقة تيار مستمر 12V/1A قطعة واحدة
③ دليل المستخدم قطعة واحدة
المواصفات
| التقنية | |
| عرض نطاق الفيديو | 10.2 جيجابت في الثانية |
| دقة الفيديو | 4K2K@50/60Hz (YCbCr 4:2:0) 4K2K@30Hz (4:4:4) 1080p, 1080i, 720p, 720i, 480p, 480i جميع تنسيقات تلفزيون HDMI ثلاثية الأبعاد جميع دقات الكمبيوتر بما في ذلك 1920×1200 |
| تنسيقات صوت HDMI | PCM 2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| توافق HDCP | HDCP 1.4 |
| مساحة اللون | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| عمق اللون | 8/10/12 بت |
| دعم ثلاثي الأبعاد | نعم |
| تنسيقات HDR | HDR10, HDR10+, Dolby Vision |
| طول الكابل | 4K@30Hz: حتى 32 قدمًا/10 أمتار 1080p@60Hz: حتى 50 قدمًا/15 مترًا يوصى بشدة باستخدام كابل HDMI عالي السرعة ممتاز. |
| حماية ESD | IEC 61000-4-2: ±8 كيلو فولت (تفريغ الفجوة الهوائية)، ±4 كيلو فولت (تفريغ الاتصال) |
| الاتصال | |
| المدخل | 1x HDMI من النوع A [19 سنًا أنثى] |
| المخرج | 16x HDMI من النوع A [19 سنًا أنثى] |
| الميكانيكية | |
| الغلاف | غلاف معدني |
| اللون | أسود |
| الأبعاد | 251 مم [عرض] × 60 مم [عمق] × 30 مم [ارتفاع] |
| الوزن | 500 جرام |
| مصدر الطاقة | الإدخال: تيار متردد 100~240 فولت 50/60 هرتز؛ الإخراج: تيار مستمر 12 فولت/1 أمبير |
| استهلاك الطاقة (الحد الأقصى) | 7.8 واط |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| رطوبة التشغيل | 20%~90% رطوبة نسبية (غير مكثفة) |
ضوابط التشغيل والوظائف

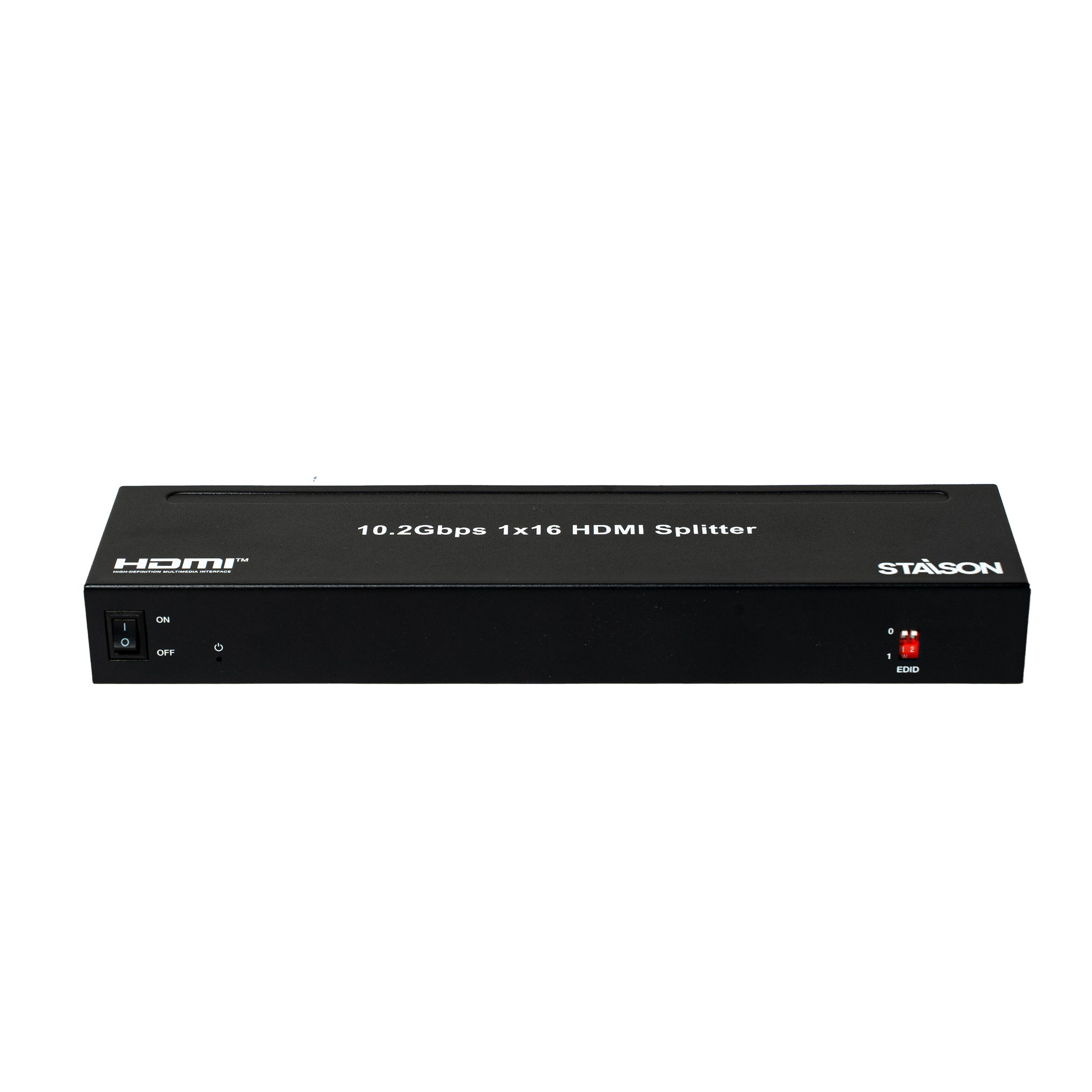

اللوحة الأمامية
| الاسم | وصف الوظيفة |
|---|---|
| مفتاح التشغيل | تشغيل/إيقاف تشغيل مصدر الطاقة للموزع. 0 = إيقاف، 1 = تشغيل. |
| مؤشر LED للتشغيل | عند توصيل الموزع بمصدر الطاقة وتشغيل مفتاح التشغيل، يضيء مؤشر LED الأحمر. |
| EDID | 00: جميع منافذ HDMI OUT تخرج الصوت الافتراضي 1080p@60Hz 2CH. 01: جميع منافذ HDMI OUT تخرج الصوت الافتراضي 4K@30Hz 2CH. 10: نسخ إعداد EDID لمنفذ HDMI OUT 1 إلى جميع المخارج. إذا لم يتم الكشف عن EDID قادر لمنفذ HDMI OUT 1، فستخرج الوحدة الصوت الافتراضي 1080p@60Hz 2CH. 11: قارن EDID لجميع منافذ HDMI OUT ثم أخرج أفضل EDID إلى جميع منافذ الإخراج. |

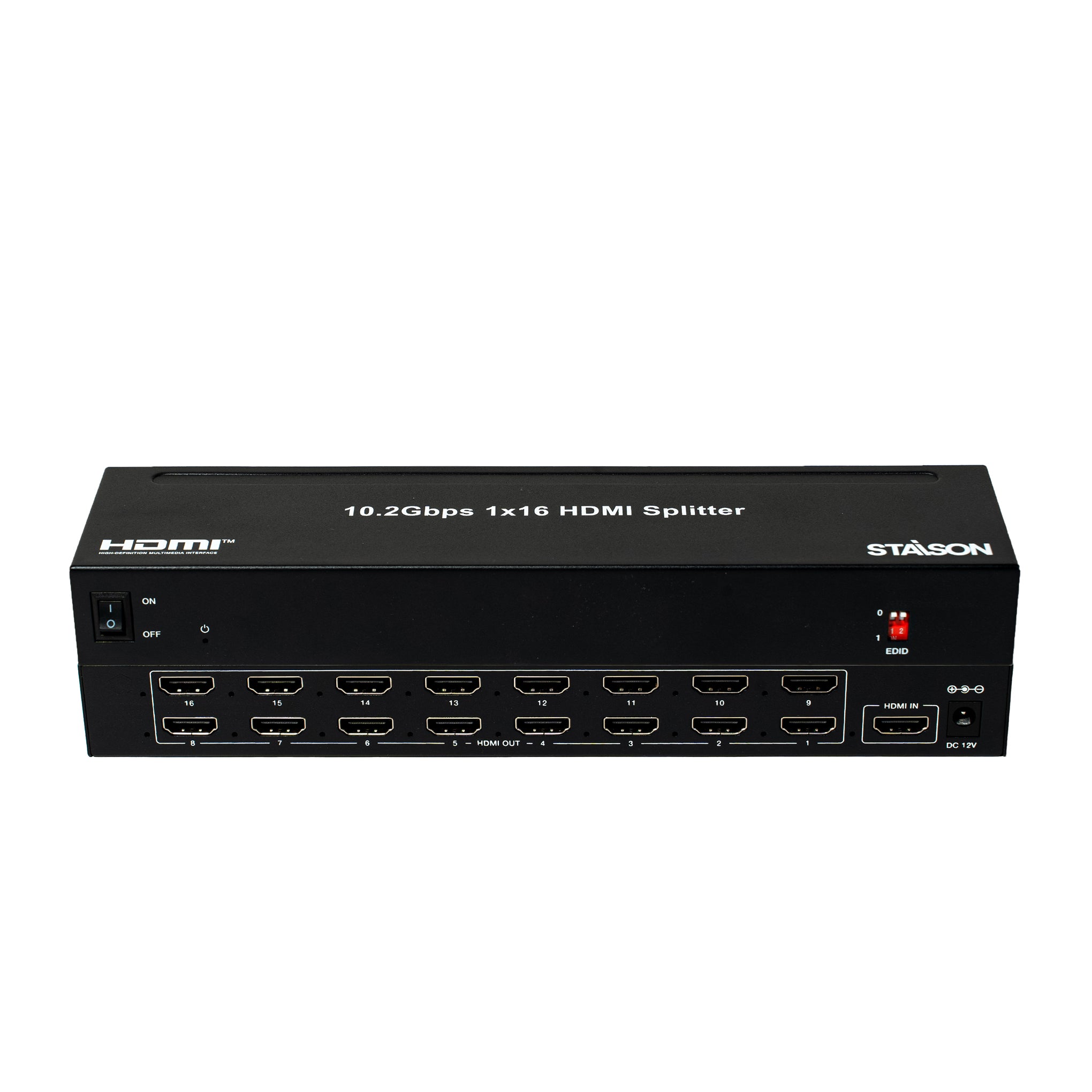

اللوحة الخلفية
| الاسم | وصف الوظيفة |
|---|---|
| HDMI OUT 1~16 | مخارج HDMI للشاشات من 1 إلى 16. |
| مؤشر HDMI OUT 1~16 LED | يشير مؤشر LED الأخضر إلى أن منافذ HDMI OUT متصلة بأجهزة عرض نشطة. |
| HDMI IN | مدخل مصدر HDMI. |
| مؤشر HDMI IN LED | يشير مؤشر LED الأخضر إلى أن منفذ HDMI IN متصل بجهاز مصدر نشط. |
| تيار مستمر 12 فولت | مدخل تيار مستمر 12 فولت لمحول الطاقة 12 فولت/1 أمبير. |
يُعد موزع HDMI ST-NSP9116CN 10.2Gbps 1x16 مثاليًا لغرف المؤتمرات، واللافتات الرقمية، وشاشات العرض بالتجزئة، والتعليم، وأنظمة المراقبة، وتركيبات AV الاحترافية. يوفر موزع HDMI ST-NSP9116CN 10.2Gbps 1x16 توزيع HDMI موثوقًا به مع تثبيت التوصيل والتشغيل وإدارة EDID المتقدمة.
تم تصميم موزع HDMI ST-NSP9116CN 10.2Gbps 1x16 لغرف المؤتمرات، واللافتات الرقمية، ومتاجر البيع بالتجزئة، والفصول الدراسية، وغرف التحكم، وأنظمة المراقبة، وتركيبات AV الاحترافية.
لماذا تختار ST-NSP9116CN
يوفر موزع HDMI ST-NSP9116CN 10.2Gbps 1x16 توزيع إشارة HDMI موثوقًا به مع إدارة EDID متقدمة، ودعم فيديو 4K، وتوافق HDR، وتثبيت التوصيل والتشغيل لأداء مستقر طويل الأمد.
