Description
مفتاح مصفوفة HDMI ST-NMXC44A هو مصفوفة HDMI احترافية 4x4 بسرعة 48 جيجابت في الثانية لتركيبات الصوت والفيديو التجارية.
تدعم مصفوفة HDMI 4x4 بسرعة 48 جيجابت في الثانية نقل الفيديو عالي الدقة (حتى 4K2K@120Hz 4:4:4 12bit و 8K4K@60Hz 4:2:0 12bit) والصوت الرقمي متعدد القنوات من 4 مصادر HDMI إلى 4 شاشات HDMI.
ميزات مفتاح مصفوفة HDMI ST-NMXC44A
☆ متوافق مع HDCP 2.3
☆ يمكن توجيه 4 مدخلات HDMI بشكل مستقل إلى 4 مخرجات HDMI
☆ دقة الفيديو تصل إلى 8K60Hz 4:2:0، 8K30Hz 4:4:4 و 4K120Hz 4:4:4، كما هو محدد في HDMI 2.1
☆ يدعم عرض نطاق الفيديو 48 جيجابت في الثانية
☆ تمرير HDR، HDR10، HDR10+، Dolby Vision
☆ يدعم خفض دقة الصورة وتحويل HDR لكل منفذ إخراج
☆ يدعم VRR، ALLM، QMS، QFT، SBTM
☆ يدعم خرج الصوت البصري والصوت التناظري المتوازن
☆ إدارة متقدمة لـ EDID
☆ التحكم عبر أزرار اللوحة الأمامية، جهاز التحكم عن بعد بالأشعة تحت الحمراء، RS-232، وواجهة المستخدم الرسومية عبر الويب
محتويات حزمة مفتاح مصفوفة HDMI ST-NMXC44A
① 1 × مصفوفة HDMI 4×4 بسرعة 48 جيجابت في الثانية
② 1 × محول طاقة قفل 24 فولت/2.7 أمبير
③ 1 × جهاز تحكم عن بعد بالأشعة تحت الحمراء
④ 1 × كابل استقبال الأشعة تحت الحمراء واسع النطاق (12 فولت، 1.5 متر)
⑤ 1 × سلك طاقة تيار متردد (1.5 متر)
⑥ 1 × كابل تسلسلي RS-232 (1.5 متر، ذكر إلى أنثى)
⑦ 4 × موصل فينيكس 5 سنون-3.81 ملم
⑧ 8 × مسامير آلية (KM3*6)
⑨ 2 × أذن تثبيت
⑩ 1 × دليل المستخدم
مواصفات مفتاح مصفوفة HDMI ST-NMXC44A
| المعلمة | الوصف |
|---|---|
| الفيديو | |
| توافق HDMI | HDMI 2.1 |
| توافق HDCP | HDCP 2.3 |
| عرض نطاق الفيديو | 48 جيجابت في الثانية |
| دقة الفيديو | حتى 8K@60Hz 4:2:0، 8K@30Hz 4:4:4 و 4K@120Hz 4:4:4 |
| مساحة الألوان | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| عمق الألوان | 8/10/12 بت |
| تنسيقات HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| ميزات الألعاب | تدعم VRR, ALLM, QMS, QFT, SBTM |
| تأخير الفيديو | لا يوجد تأخير |
| الصوت | |
| تنسيقات صوت HDMI | LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| خرج الصوت البصري | LPCM 2.0CH / Dolby / DTS 5.1CH |
| خرج الصوت التناظري المتوازن | LPCM 2CH |
| تأخير الصوت | لا يوجد تأخير |
| الاتصال | |
| منافذ الإدخال | 4 × مدخلات HDMI (النوع A، أنثى 19 سنًا) |
| منافذ الإخراج | 4 × مخرجات HDMI (النوع A، أنثى 19 سنًا)، 4 × صوت بصري (S/PDIF)، 4 × صوت يسار/يمين (موصل فينيكس 5 سنون 3.81 ملم) |
| منافذ التحكم | 1 × TCP/IP (RJ45)، 1 × RS-232 (D-Sub 9)، 1 × IR EXT (مقبس صغير ستريو 3.5 ملم) |
| طول كابل HDMI الموصى به | |
| 8K | حتى 3 متر / 9.8 قدم - يتطلب كابل HDMI 2.1 فائق السرعة |
| 4K@60Hz | حتى 5 متر / 16 قدم |
| 4K@30Hz | حتى 10 متر / 33 قدم |
| 1080P | حتى 15 متر / 49 قدم |
| الحماية | |
| حماية ESD | ±8 كيلو فولت (تفريغ الفجوة الهوائية)، ±4 كيلو فولت (تفريغ التلامس) — IEC 61000-4-2 |
| الخصائص الفيزيائية | |
| الهيكل | غلاف معدني — أسود |
| الأبعاد | 440 × 203 × 44.5 ملم (العرض × العمق × الارتفاع) — 1U للتركيب في الرف |
| الوزن | 2.65 كجم |
| الطاقة | |
| مصدر الطاقة | الإدخال: تيار متردد 100-240 فولت 50/60 هرتز؛ الإخراج: تيار مستمر 24 فولت/2.7 أمبير (معيار أمريكي/أوروبي، معتمد من CE/FCC/UL) |
| استهلاك الطاقة | 35 واط (الحد الأقصى) |
| البيئة | |
| درجة حرارة التشغيل | 0 درجة مئوية – 40 درجة مئوية / 32 درجة فهرنهايت – 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية – 60 درجة مئوية / -4 درجة فهرنهايت – 140 درجة فهرنهايت |
| رطوبة التشغيل | 20% – 80% رطوبة نسبية (غير متكثفة) |
| رطوبة التخزين | 10% – 90% رطوبة نسبية (غير متكثفة) |

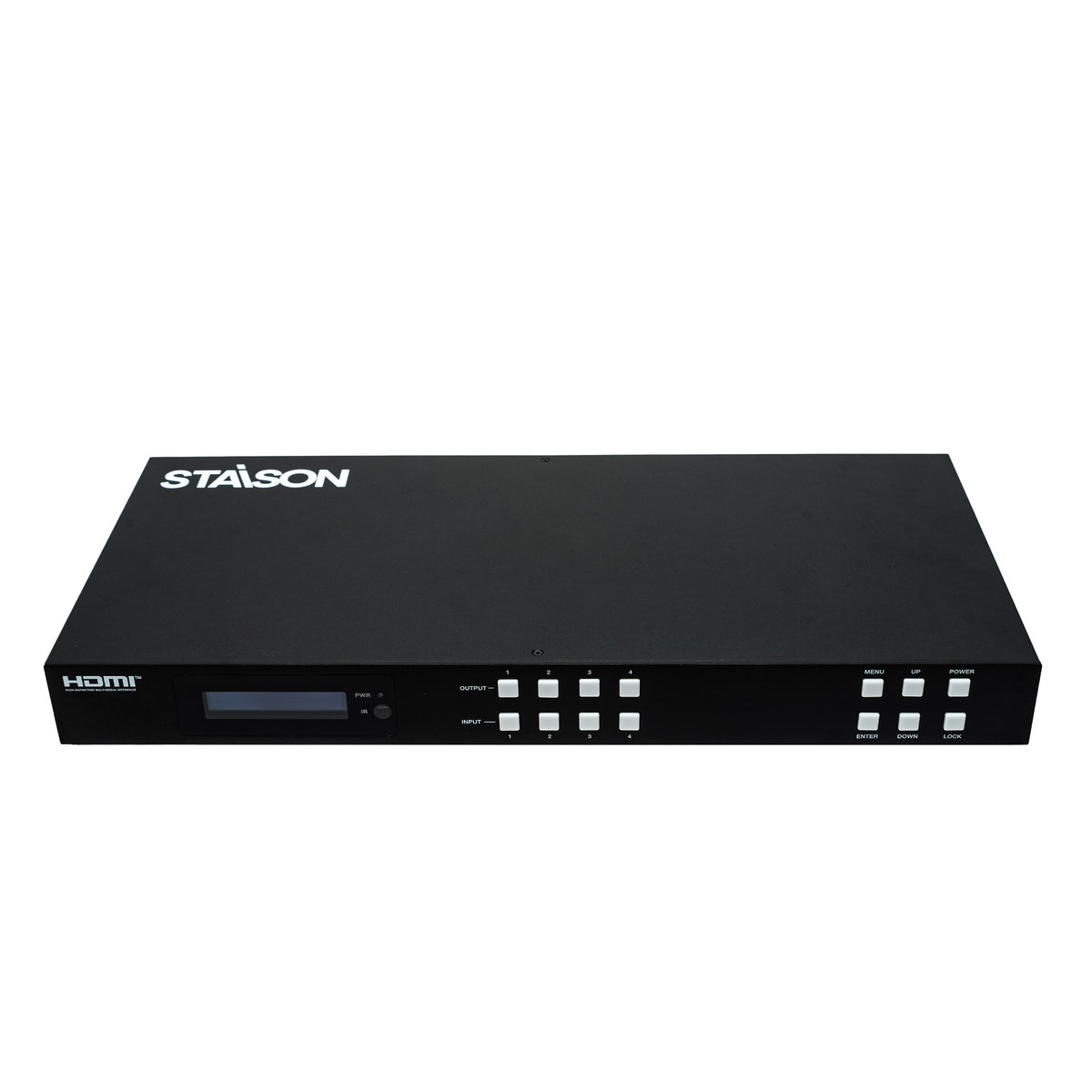

اللوحة الأمامية لمفتاح مصفوفة HDMI ST-NMXC44A
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | شاشة LCD | تعرض حالة تبديل المصفوفة، منفذ الإدخال/الإخراج، EDID، معدل الباود، عنوان IP، إلخ. |
| 2 | مؤشر PWR | أخضر: الجهاز يعمل بشكل طبيعي. أحمر: الجهاز في وضع الاستعداد. |
| 3 | IR | جهاز استقبال إشارة الأشعة تحت الحمراء. يستقبل الإشارة من جهاز التحكم عن بعد بالأشعة تحت الحمراء. |
| 4 | أزرار INPUT / OUTPUT | اضغط على زر OUTPUT (1~4) أولاً، ثم اضغط على زر INPUT (1~4) لتحديد مصدر الإدخال المقابل لمنفذ الإخراج. |
| 5 | MENU / ENTER / UP / DOWN | للتنقل في قائمة شاشة LCD. مثال — إعادة الضبط: اضغط على MENU ← اختر SETUP ← اضغط على ENTER ← اختر RESET ← اضغط على ENTER للتأكيد. اضغط على MENU في أي وقت للعودة إلى القائمة السابقة. |
| 6 | زر POWER | اضغط مطولاً لمدة ثانية واحدة للدخول في وضع الاستعداد. اضغط لفترة قصيرة لتشغيل الجهاز. |
| 7 | زر LOCK | اضغط لفترة قصيرة لقفل أزرار اللوحة الأمامية (باستثناء POWER). اضغط مرة أخرى لفتح القفل. |
اللوحة الخلفية لمفتاح مصفوفة HDMI ST-NMXC44A
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | مخرج الصوت (1~4) | بصري: منفذ إخراج الصوت البصري، يتصل بجهاز إخراج صوت مثل مكبر الصوت. صوت يسار/يمين: منفذ إخراج الصوت التناظري يدعم الإخراج المتوازن/غير المتوازن (بحد أقصى 2 فولت RMS). متوازن: L+، L-، GND، R+، R-. غير متوازن: L+، GND، R+. |
| 2 | TCP/IP | منفذ التحكم TCP/IP. يتصل بجهاز كمبيوتر أو موجه باستخدام كابل RJ45. |
| 3 | منفذ RS-232 | يتصل بجهاز كمبيوتر أو نظام تحكم باستخدام كابل D-Sub 9 سنون لنقل أوامر RS-232. |
| 4 | IR EXT | إذا كانت نافذة استقبال الأشعة تحت الحمراء محجوبة أو تم تثبيت الوحدة خارج خط الرؤية بالأشعة تحت الحمراء، أدخل كابل مستقبل الأشعة تحت الحمراء هنا لاستقبال إشارة جهاز التحكم عن بعد بالأشعة تحت الحمراء. |
| 5 | منافذ إدخال HDMI (1~4) | منافذ إدخال HDMI. تتصل بأجهزة مصدر HDMI (مثل جهاز كمبيوتر 8K، DVD، جهاز فك التشفير) باستخدام كابلات HDMI. |
| 6 | منافذ إخراج HDMI (1~4) | منافذ إخراج HDMI. تتصل بأجهزة عرض HDMI (مثل التلفزيون، الشاشة) باستخدام كابلات HDMI. |
| 7 | تيار مستمر 24 فولت | يتصل بمحول طاقة قفل 24 فولت/2.7 أمبير. |
| 8 | GND | توصيل الهيكل بالأرض. |
جهاز التحكم عن بعد بالأشعة تحت الحمراء لمفتاح مصفوفة HDMI ST-NMXC44A
| الزر | وصف الوظيفة |
|---|---|
| ① الطاقة | تشغيل المصفوفة أو وضعها في وضع الاستعداد. |
| ② الإخراج A — 1/2/3/4 | اضغط على 1، 2، 3 أو 4 لتحديد مصدر الإدخال المقابل لخرج HDMI 1. |
| ③ الإخراج B — 1/2/3/4 | اضغط على 1، 2، 3 أو 4 لتحديد مصدر الإدخال المقابل لخرج HDMI 2. |
| ④ الإخراج C — 1/2/3/4 | اضغط على 1، 2، 3 أو 4 لتحديد مصدر الإدخال المقابل لخرج HDMI 3. |
| ⑤ الإخراج D — 1/2/3/4 | اضغط على 1، 2، 3 أو 4 لتحديد مصدر الإدخال المقابل لخرج HDMI 4. |
| ◄ / ► (لكل إخراج) | اضغط لتحديد مصدر الإدخال السابق أو التالي. |
الطريقة الأولى: تقبل نافذة الأشعة تحت الحمراء إشارة جهاز التحكم عن بعد بالأشعة تحت الحمراء. باستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء، أقصى مسافة هي 8 أمتار عندما يكون جهاز التحكم عن بعد بالأشعة تحت الحمراء موجهًا مباشرة إلى المصفوفة، و 5 أمتار عندما تكون زاوية الاستخدام ±45 درجة. يوضح الرسم البياني أدناه:
الطريقة الثانية: إذا كانت نافذة استقبال الأشعة تحت الحمراء للمصفوفة محجوبة أو تم تثبيت الوحدة في منطقة مغلقة خارج خط الرؤية بالأشعة تحت الحمراء، يمكن إدخال كابل استقبال الأشعة تحت الحمراء في منفذ "IR EXT" لاستقبال إشارة جهاز التحكم عن بعد بالأشعة تحت الحمراء. أقصى مسافة لاستخدام جهاز التحكم عن بعد بالأشعة تحت الحمراء هي 5 أمتار عندما يكون جهاز التحكم عن بعد بالأشعة تحت الحمراء موجهًا مباشرة إلى رأس مستقبل الأشعة تحت الحمراء، و 3 أمتار عندما تكون زاوية الاستخدام ±45 درجة. يوضح الرسم البياني أدناه.
تعيين دبابيس كابل الأشعة تحت الحمراء
إدارة EDID
تحتوي هذه المصفوفة على 36 إعدادًا لـ EDID محددة مسبقًا من المصنع، و 3 أوضاع EDID يحددها المستخدم، و 4 أوضاع EDID للنسخ. يمكنك تحديد وضع EDID المحدد أو وضع EDID النسخ لمنفذ الإدخال عبر أزرار اللوحة الأمامية، أو التحكم عبر RS-232، أو واجهة المستخدم الرسومية للويب.
تشغيل زر اللوحة: على شاشة LCD الأولية، اضغط على زر "MENU" للدخول إلى قائمة المستوى الأول، اضغط على زر "UP/DOWN" لتحديد INPUT، ثم اضغط على زر "ENTER". الآن يظهر عنصر EDID. اضغط على زر "ENTER"، ثم اضغط على زر "UP/DOWN" لتحديد وضع EDID الذي تحتاجه. ثم اضغط على زر "ENTER" لتأكيد هذه العملية.
أمر التحكم RS-232
يدعم المنتج أيضًا التحكم عبر RS-232. تحتاج إلى كابل تسلسلي برأس RS-232 ذكر ورأس DB9 لتحويل USB ذكر. يتم توصيل رأس RS-232 للكابل التسلسلي بمنفذ التحكم RS-232 مع DB9 في الجزء الخلفي من المصفوفة، ويتم توصيل رأس USB للكابل التسلسلي بجهاز كمبيوتر. طريقة الاتصال هي كما يلي:
مثال على التطبيق
