Description
مصفوفة ST-NMXB44SL 4K60 4x4 السلسة هي محول مصفوفة HDMI احترافي بدقة 4K60 مصمم للتركيبات السمعية البصرية التجارية، وغرف المؤتمرات، ومراكز التحكم، واللافتات الرقمية، وأماكن الترفيه. تدعم مصفوفة ST-NMXB44SL 4K60 4x4 السلسة التبديل السلس، ومعالجة جدران الفيديو المتقدمة، وHDCP 2.2، وإدارة EDID المتقدمة، وخيارات تحكم متعددة لتوزيع فيديو 4K موثوق. تقدم مصفوفة ST-NMXB44SL 4K60 4x4 السلسة أداءً متميزًا، وتكوينًا مرنًا، وتشغيلًا يمكن الاعتماد عليه لتطبيقات الصوت والصورة الاحترافية. مصفوفة ST-NMXB44SL 4K60 4x4 السلسة هي محول مصفوفة HDMI احترافي بدقة 4K60. صُممت مصفوفة ST-NMXB44SL 4K60 4x4 السلسة لتطبيقات الصوت والصورة التجارية.
الميزات
☆ متوافق مع HDCP 2.2 و HDCP 1.4
☆ يتميز بوضعي تشغيل: مصفوفة 4×4 (تبديل سلس) وجدار فيديو (تكوينات 2×2، 4×1، 1×4 والمزيد)
☆ تبديل فيديو سلس
☆ تدعم مدخلات الفيديو جميع الدقة القياسية الصناعية بما في ذلك VGA–WUXGA (حتى 1920×1200@60Hz) و 480i–4K (3840×2160@60Hz 4:4:4، 4096×2160@60Hz 4:4:4) كما هو محدد في HDMI 2.0b
☆ تدعم مخرجات HDMI رفع أو خفض الدقة إلى أي دقة تصل إلى 4096×2160@60Hz 4:4:4
☆ تدعم تمرير الصوت LPCM، DD، DD+، DTS، Dolby TrueHD، DTS HD-Master
☆ إدارة EDID متقدمة
☆ وحدة واجهة ويب للتحكم والتكوين
☆ التحكم عبر اللوحة الأمامية، الأشعة تحت الحمراء (IR)، RS-232، و TCP/IP
☆ برامج تشغيل خارجية متاحة لجميع العلامات التجارية الرئيسية للتحكم المنزلي
محتويات العبوة
① 1x مصفوفة سلسة 18Gbps 4×4
② 1x جهاز تحكم عن بعد IR للمصفوفة
③ 1x موصل فينيكس 3 سنون-3.81 مم (ذكر)
④ 1x كابل استقبال IR واسع النطاق 20-60KHz (1.5 متر)
⑤ 2x آذان تثبيت
⑥ 4x مسامير آلية (KM3×4)
⑦ 1x محول طاقة بقفل 12V/2.5A
⑧ 1x دليل المستخدم
المواصفات
| التقنية | |
| توافق HDMI | HDMI 2.0b |
| توافق HDCP | HDCP 2.2 / 1.4 |
| عرض النطاق الترددي للفيديو | 594 ميجاهرتز / 18 جيجابت في الثانية |
| دقة الفيديو | الإدخال: VGA–WUXGA (حتى 1920×1200@60Hz)، 480i–4K (3840×2160@60Hz 4:4:4، 4096×2160@60Hz 4:4:4) الإخراج: 4096×2160p60، 4096×2160p50، 3840×2160p60، 3840×2160p50، 3840×2160p30، 1920×1080p60، 1920×1080p50، 1920×1080i60، 1920×1080i50، 1920×1200p60rb، 1360×768p60، 1280×800p60، 1280×720p60، 1280×720p50، 1024×768p60، تلقائي |
| مساحة اللون | RGB، YCbCr 4:4:4 / 4:2:2، YUV 4:2:0 |
| عمق اللون | 8/10/12 بت |
| تنسيقات صوت HDMI | LPCM، Dolby Digital/Plus/EX، Dolby TrueHD، DTS، DTS-EX، DTS-96/24، DTS High Res، DTS-HD Master Audio |
| مستوى الأشعة تحت الحمراء | 12Vp-p |
| تردد الأشعة تحت الحمراء | 38 كيلوهرتز |
| حماية ESD | IEC 61000-4-2: ±8 كيلو فولت (تفريغ فجوة هوائية)، ±4 كيلو فولت (تفريغ تلامسي) |
| الاتصال | |
| الإدخال | 4x إدخال [HDMI نوع A، أنثى 19 سنًا] |
| الإخراج | 4x إخراج [HDMI نوع A، أنثى 19 سنًا] |
| التحكم | 1x RS-232 [موصل فينيكس 3 سنون-3.81 مم] 1x TCP/IP [RJ45] 1x IR EXT [مقبس صغير ستريو 3.5 مم] |
| ميكانيكية | |
| الغلاف | هيكل معدني |
| اللون | أسود |
| الأبعاد | 270 مم [عرض] × 166 مم [عمق] × 30 مم [ارتفاع] |
| الوزن | 1165 جرام |
| مزود الطاقة | الإدخال: تيار متردد 100-240 فولت 50/60 هرتز، الإخراج: تيار مستمر 12 فولت/2.5 أمبير (معايير الولايات المتحدة/الاتحاد الأوروبي، معتمد من CE/FCC/UL) |
| استهلاك الطاقة (الحد الأقصى) | 19.56 واط |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| رطوبة التشغيل | 20% ~ 80% (رطوبة نسبية، غير مكثفة) |
| رطوبة التخزين | 10% ~ 90% (رطوبة نسبية، غير مكثفة) |
ضوابط التشغيل والوظائف

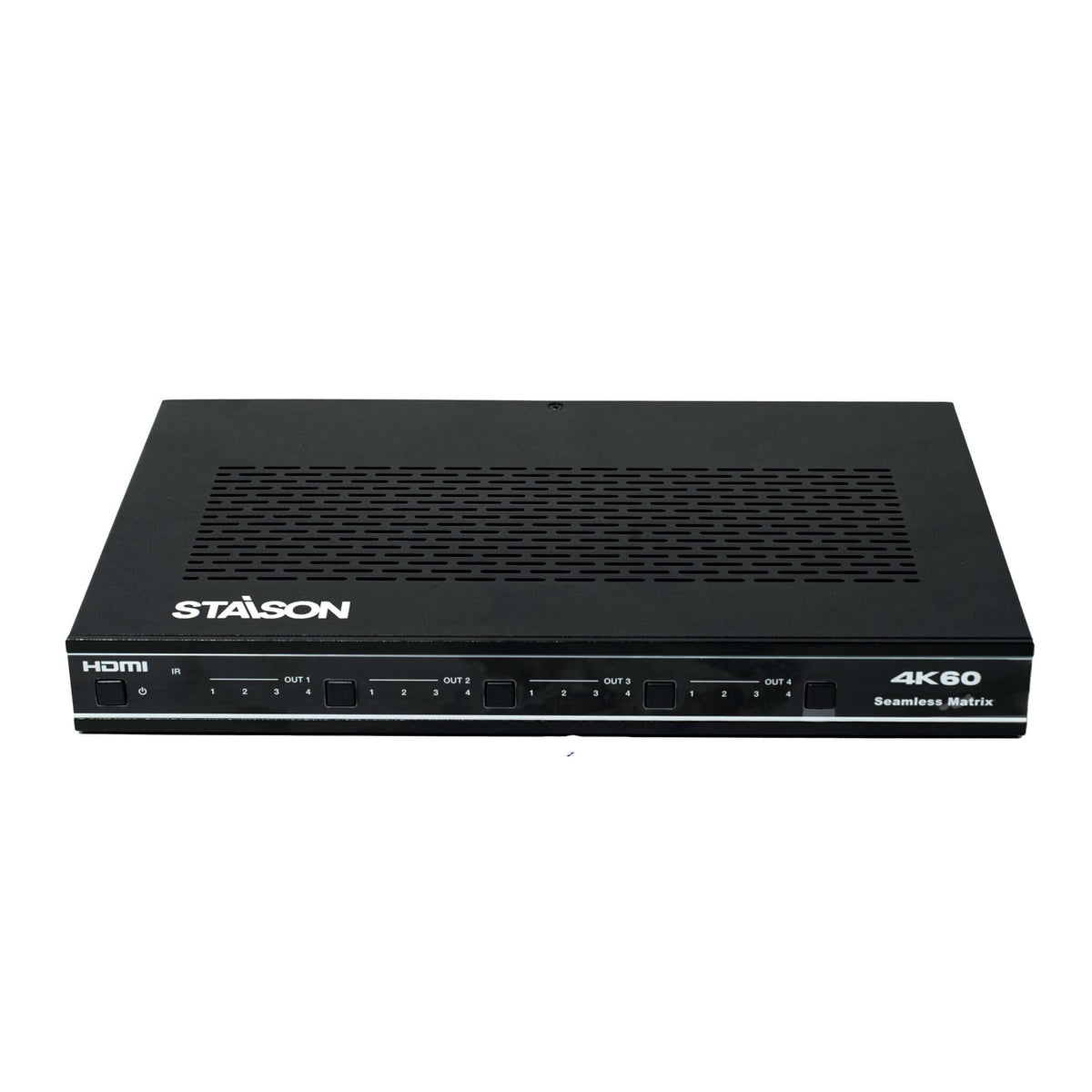

اللوحة الأمامية
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | زر الطاقة | ضغطة قصيرة لتشغيل الجهاز. اضغط لمدة ثانية واحدة للدخول إلى وضع الاستعداد. |
| 2 | مؤشر LED للطاقة | يضيء باللون الأخضر عندما يعمل المنتج بشكل طبيعي. يضيء باللون الأحمر عندما يكون المنتج في وضع الاستعداد. |
| 3 | نافذة الأشعة تحت الحمراء | نافذة استقبال الأشعة تحت الحمراء. تستقبل إشارة الأشعة تحت الحمراء للجهاز فقط. |
| 4 | مؤشر LED لمصدر الإشارة | مؤشر مصدر الإشارة لمنافذ OUT 1–OUT 4. |
| 5 | زر تبديل مصدر الإدخال | زر تبديل مصدر الإدخال لمنافذ OUT 1–OUT 4. |

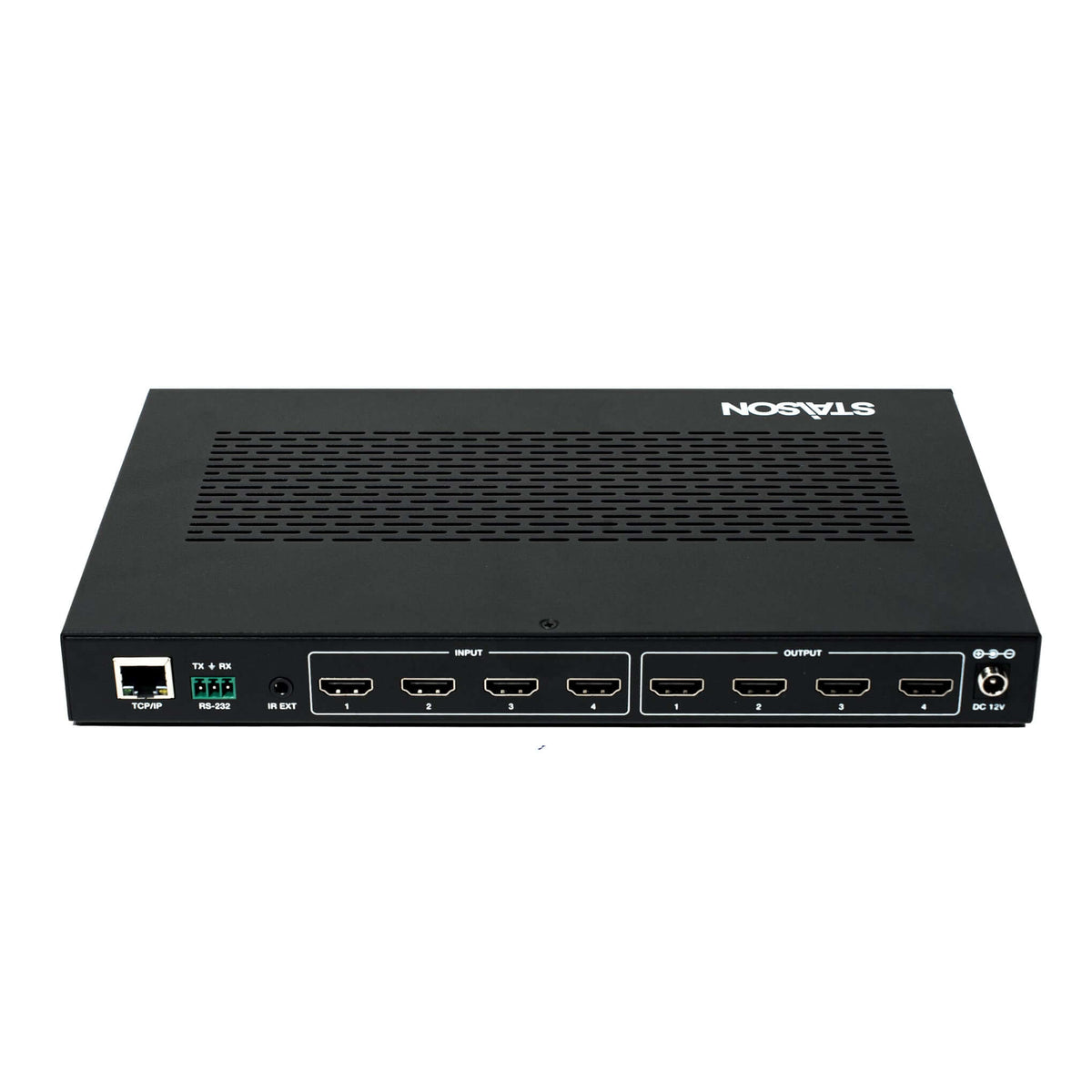

اللوحة الخلفية
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | TCP/IP | منفذ الارتباط للتحكم عبر TCP/IP. قم بالتوصيل برابط إيثرنت نشط باستخدام كابل RJ45 للتحكم في المصفوفة عبر واجهة المستخدم الرسومية للويب. |
| 2 | RS-232 | منفذ التحكم بالأوامر التسلسلية RS-232. قم بالتوصيل بجهاز كمبيوتر أو نظام تحكم للتحكم في المصفوفة. |
| 3 | IR EXT | إذا كانت نافذة استقبال الأشعة تحت الحمراء محجوبة أو كانت الوحدة مثبتة خارج مجال الرؤية بالأشعة تحت الحمراء، قم بتوصيل كابل مستقبل الأشعة تحت الحمراء بهذا المنفذ لاستقبال إشارات الأشعة تحت الحمراء من جهاز التحكم عن بعد. |
| 4 | INPUT (1–4) | منافذ إدخال إشارة HDMI، متصلة بأجهزة مصدر الإشارة. |
| 5 | OUTPUT (1–4) | منافذ إخراج إشارة HDMI، متصلة بأجهزة عرض HDMI. |
| 6 | DC 12V | منفذ إدخال طاقة تيار مستمر 12 فولت/2.5 أمبير. |

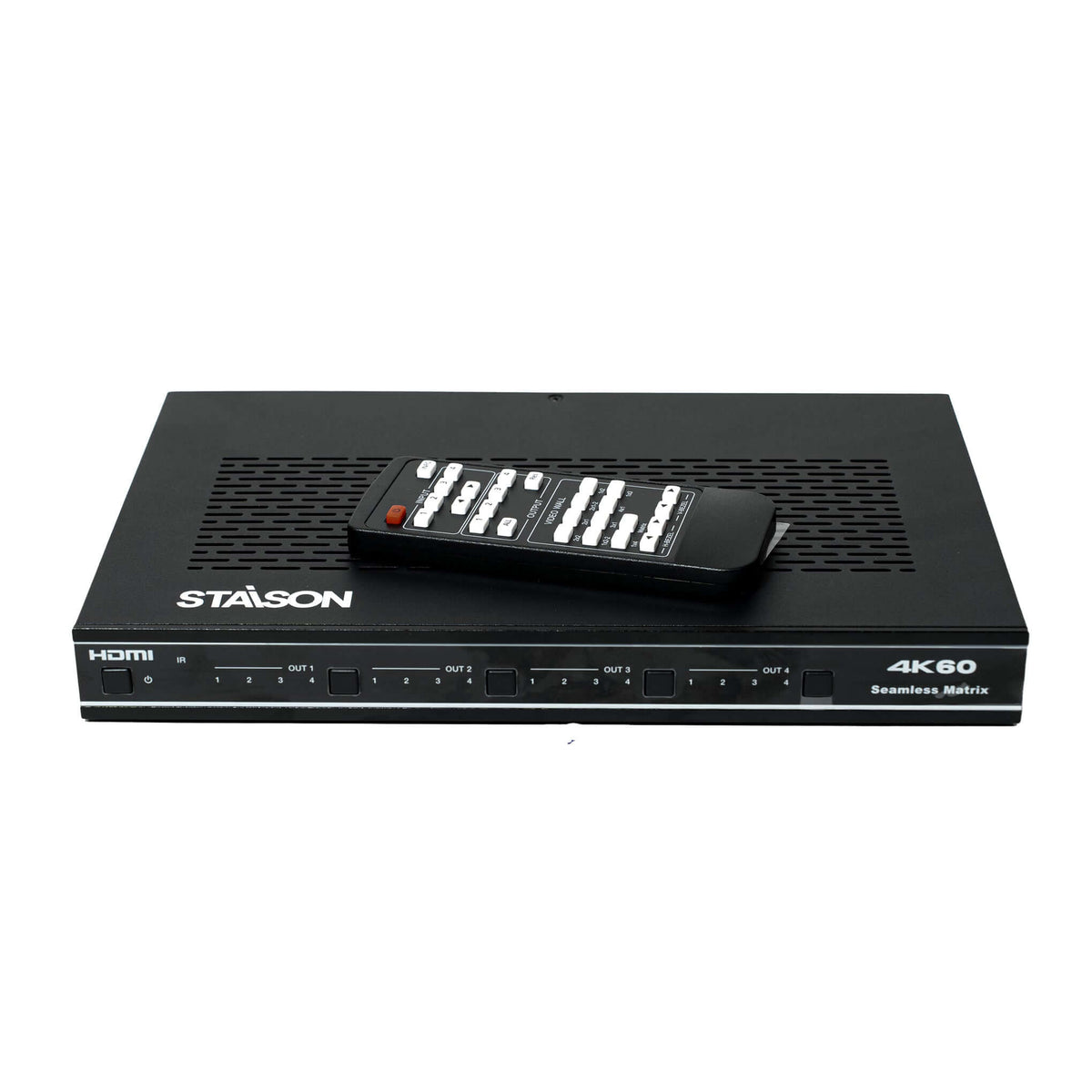

جهاز التحكم عن بعد بالأشعة تحت الحمراء
| الزر | وصف الوظيفة |
|---|---|
| ① الطاقة | تشغيل المصفوفة أو وضعها في وضع الاستعداد. |
| ② معلومات | يعرض معدل الباود للمنفذ التسلسلي وعنوان IP في الزاوية العلوية اليمنى من الشاشة لمدة 5 ثوانٍ. |
| ③ إدخال/إخراج | إدخال 1/2/3/4: تحديد قناة إدخال الإشارة. ◄►: تحديد قناة إدخال الإشارة السابقة أو التالية. إخراج 1/2/3/4: تحديد قناة إخراج الإشارة. الكل: تحديد جميع قنوات الإخراج في وقت واحد. الدقة: تبديل دقة قناة الإخراج (وضع المصفوفة: اضغط على OUTPUT ثم Res؛ وضع جدار الفيديو: اضغط على Res لتبديل جميع المخارج الأربعة في وقت واحد). التشغيل: اضغط على OUTPUT-X أولاً، ثم اضغط على INPUT-Y لتحديد مصدر الإدخال لذلك الإخراج. |
| ④ جدار الفيديو | اختيار وضع جدار الفيديو: اضغط على زر وضع جدار الفيديو للدخول إلى هذا الوضع (2×2، 2×1، 2×1-2، 1×2، 1×2-2، 3×1، 4×1، 1×3، 1×4، مصفوفة). اختيار المصدر: اضغط على OUTPUT 1/2/3/4 أو ◄/► لتحديد مجموعة جدار الفيديو، ثم اضغط على INPUT 1/2/3/4 أو ◄/► لتحديد مصدر الإدخال. تعديل الحافة: اضغط على ◄/► لـ H-BEZEL / V-BEZEL لضبط تعويض الحافة. |
تعريف سن الأشعة تحت الحمراء
إدارة EDID
تحتوي هذه المصفوفة على 12 إعداد EDID محددة مسبقًا من المصنع، ووضعَي EDID معرفين من المستخدم، و4 أوضاع نسخ EDID. يمكن تحديد EDID عبر أمر RS-232 أو واجهة المستخدم الرسومية للويب (صفحة الإدخال). عنوان IP الافتراضي لواجهة المستخدم الرسومية للويب هو 192.168.0.100 (اسم المستخدم: Admin/User، كلمة المرور: admin/user).
| الوضع | وصف EDID |
|---|---|
| 1 | 4K2K60_444، صوت ستريو 2.0 |
| 2 | 4K2K60_444، دولبي/DTS 5.1 |
| 3 | 4K2K60_444، صوت عالي الدقة 7.1 |
| 4 | 4K2K30_444، صوت ستريو 2.0 |
| 5 | 4K2K30_444، دولبي/DTS 5.1 |
| 6 | 4K2K30_444، صوت عالي الدقة 7.1 |
| 7 | 1080P، صوت ستريو 2.0 |
| 8 | 1080P، دولبي/DTS 5.1 |
| 9 | 1080P، صوت عالي الدقة 7.1 |
| 10 | 1920×1200، صوت ستريو 2.0 |
| 11 | 1360×768، صوت ستريو 2.0 |
| 12 | 1024×768، صوت ستريو 2.0 |
| 13 | تعريف المستخدم 1 |
| 14 | تعريف المستخدم 2 |
| 15 | نسخ من إخراج HDMI 1 |
| 16 | نسخ من إخراج HDMI 2 |
| 17 | نسخ من إخراج HDMI 3 |
| 18 | نسخ من إخراج HDMI 4 |
أوضاع جدار الفيديو
تدعم المصفوفة 10 أوضاع عرض قابلة للتحديد عبر جهاز التحكم عن بعد بالأشعة تحت الحمراء، أو واجهة المستخدم الرسومية للويب، أو أوامر RS-232: مصفوفة، 2×2، 2×1، 2×1-2، 1×2، 1×2-2، 3×1، 4×1، 1×3، 1×4. يمكن ضبط تعويض الحواف (أفقياً وعمودياً، حتى 10 مستويات) في جميع أوضاع جدار الفيديو.
واجهة المستخدم الرسومية للويب
يمكن الوصول إلى واجهة المستخدم الرسومية للويب عن طريق إدخال عنوان IP الخاص بالمصفوفة في المتصفح. عنوان IP الافتراضي: 192.168.0.100. بيانات الاعتماد الافتراضية: Admin/admin أو User/user. توفر واجهة المستخدم الرسومية للويب الصفحات التالية:
| الصفحة | الوصف |
|---|---|
| الحالة | تعرض طراز المنتج، إصدار البرنامج الثابت، اسم المضيف، عنوان IP، قناع الشبكة الفرعية، البوابة، وعنوان MAC. |
| الإدخال | عرض حالة اتصال الإدخال، إعادة تسمية قنوات الإدخال، تعيين EDID لكل إدخال، تحميل EDID مخصص إلى ذاكرة المستخدم، أو تنزيل EDID من قناة إدخال. |
| الإخراج | عرض حالة اتصال الإخراج، إعادة تسمية قنوات الإخراج، تعيين دقة الإخراج، مساحة اللون، إصدار HDCP، انعكاس أفقي/عمودي، وتمكين/تعطيل البث لكل إخراج. |
| وضع الفيديو | تحديد وضع المصفوفة أو جدار الفيديو. سحب أو النقر لتعيين مصادر الإدخال للمخرجات. ضبط تعويض الحواف الأفقية/العمودية. تعيين دقة الإخراج. حفظ أو استدعاء أو مسح ما يصل إلى 8 إعدادات مسبقة. |
| الشبكة | تعيين وضع IP (ثابت/DHCP)، عنوان IP، البوابة، قناع الشبكة الفرعية، منفذ Telnet، منفذ TCP، وتعديل كلمات مرور تسجيل الدخول للويب لحسابات المشرف/المستخدم. |
| النظام | قفل/فتح أزرار اللوحة الأمامية، تمكين/تعطيل الصفير، تحديد نمط الاختبار (6 خيارات)، تعيين معدل الباود التسلسلي، إجراء تحديث البرنامج الثابت، إعادة ضبط المصنع، أو إعادة التشغيل. |
أوامر التحكم RS-232
قم بتوصيل منفذ RS-232 بجهاز كمبيوتر باستخدام كابل موصل فينيكس ثلاثي السنون وكابل RS-232 إلى USB. بروتوكول المنفذ التسلسلي: معدل الباود 115200 (افتراضي)، بتات البيانات: 8، بتات التوقف: 1، بت التحقق: 0. محدد: !
| رمز الأمر | وصف الوظيفة |
|---|---|
| النظام | |
| help! | عرض جميع الأوامر |
| r status! | الحصول على حالة الجهاز الحالية (الطاقة، الصفير، القفل، اتصال الإدخال/الإخراج، نقطة تقاطع الفيديو/الصوت، EDID، المقياس، الشبكة) |
| r type! | الحصول على طراز الجهاز |
| r fw version! | الحصول على إصدار البرنامج الثابت |
| s power z! | تشغيل/إيقاف تشغيل الجهاز. z=0 (إيقاف)، z=1 (تشغيل) |
| r power! | الحصول على حالة الطاقة الحالية |
| s beep z! | تمكين/تعطيل الجرس. z=0 (إيقاف)، z=1 (تشغيل) |
| r beep! | الحصول على حالة الجرس |
| s lock z! | قفل/فتح أزرار اللوحة الأمامية. z=0 (فتح)، z=1 (قفل) |
| r lock! | الحصول على حالة قفل أزرار اللوحة |
| s reset! | إعادة الضبط إلى إعدادات المصنع الافتراضية |
| s reboot! | إعادة تشغيل الجهاز |
| s save preset z! | حفظ السيناريو الحالي كإعداد مسبق z (z=1~8) |
| s recall preset z! | استدعاء الإعداد المسبق المحفوظ z (z=1~8) |
| s clear preset z! | مسح الإعداد المسبق z (z=1~8) |
| r preset z! | الحصول على معلومات الإعداد المسبق z (z=1~8) |
| إعداد الإخراج | |
| s in x av out y! | تعيين الإدخال x إلى الإخراج y. x=1~4، y=0~4 (0=الكل) |
| r av out y! | الحصول على حالة إشارة الإخراج y. y=0~4 (0=الكل) |
| s output y res x! | تعيين دقة الإخراج y. y=0~4 (0=الكل)، x=1–24 (1=4096×2160p60 … 24=تلقائي — انظر القائمة الكاملة في الدليل) |
| r output y res! | الحصول على دقة الإخراج y. y=0~4 (0=الكل) |
| s output y csc x! | تعيين مساحة ألوان الإخراج y. y=0~4 (0=الكل)، x=1 (RGB444)، x=2 (YCbCr444)، x=3 (YCbCr422)، x=4 (YCbCr420) |
| r output y csc! | الحصول على مساحة ألوان الإخراج y. y=0~4 (0=الكل) |
| s output y hdcp x! | تعيين HDCP للإخراج y. y=0~4، x=1 (HDCP 1.4)، x=2 (HDCP 2.2)، x=3 (اتباع المصرف)، x=4 (اتباع المصدر) |
| r output y hdcp! | الحصول على حالة HDCP للإخراج y. y=0~4 (0=الكل) |
| s output y hmirror x! | تعيين انعكاس أفقي للإخراج y. y=0~4 (0=الكل)، x=0 (إيقاف)، x=1 (تشغيل) |
| s output y vmirror x! | تعيين انعكاس عمودي للإخراج y. y=0~4 (0=الكل)، x=0 (إيقاف)، x=1 (تشغيل) |
| r output y mirror! | الحصول على حالة انعكاس الإخراج y. y=0~4 (0=الكل) |
| s output y stream x! | تعيين تمكين/تعطيل تدفق الإخراج y. y=0~4 (0=الكل)، x=0 (تعطيل)، x=1 (تمكين) |
| r output y stream! | الحصول على حالة تدفق الإخراج y. y=0~4 (0=الكل) |
| s output bg x! | تعيين خلفية عدم وجود إشارة. x=1 (أسود)، x=2 (أزرق)، x=3 (شريط ألوان)، x=4 (تدرج رمادي)، x=5 (صليب)، x=6 (تظليل متقاطع) |
| r output bg! | الحصول على وضع خلفية عدم وجود إشارة للإخراج |
| إعداد EDID | |
| s edid in x from z! | تعيين وضع EDID للإدخال x. x=0~4 (0=الكل)، z=1–18 (انظر جدول إدارة EDID أعلاه) |
| r edid in x! | الحصول على وضع EDID للإدخال x. x=0~4 (0=الكل) |
| إعداد جدار الفيديو | |
| s tw mode x! | تعيين وضع عرض جدار الفيديو. x=1 (2×2)، x=2 (2×1)، x=3 (2×1-2)، x=4 (1×2)، x=5 (1×2-2)، x=6 (3×1)، x=7 (4×1)، x=8 (1×3)، x=9 (1×4)، x=10 (مصفوفة) |
| r tw mode! | الحصول على وضع عرض جدار الفيديو |
| s tw h bezel x! | تعيين حافة جدار الفيديو الأفقية (x=0~10، أو + / –) |
| r tw h bezel! | الحصول على حافة جدار الفيديو الأفقية |
| s tw v bezel x! | تعيين حافة جدار الفيديو العمودية (x=0~10، أو + / –) |
| r tw v bezel! | الحصول على حافة جدار الفيديو العمودية |
| s tw group y input x! | تعيين مصدر إدخال مجموعة جدار الفيديو y. y=0~4 (0=جميع المجموعات)، x=1~4 (إدخال HDMI 1–4) |
| r tw group y source! | الحصول على مصدر إدخال مجموعة جدار الفيديو y. y=0~4 (0=جميع المجموعات) |
| s tw res x! | تعيين دقة جدار الفيديو. x=1–23 (1=4096×2160p60 … 23=1024×768p60 — نفس نطاق دقة الإخراج، باستثناء تلقائي) |
| r tw res! | الحصول على دقة جدار الفيديو |
| إعدادات الشبكة | |
| r ipconfig! | Get current IP configuration (mode, IP, subnet, gateway, TCP port, Telnet port, MAC) |
| r mac addr! | Get network MAC address |
| s ip mode z! | Set IP mode. z=0 (static), z=1 (DHCP) |
| r ip mode! | Get network IP mode |
| s ip addr xxx.xxx.xxx.xxx! | Set network IP address |
| r ip addr! | Get network IP address |
| s subnet xxx.xxx.xxx.xxx! | Set network subnet mask |
| r subnet! | Get network subnet mask |
| s gateway xxx.xxx.xxx.xxx! | Set network gateway |
| r gateway! | Get network gateway |
| s tcp/ip port x! | Set TCP/IP port (x=1~65535) |
| r tcp/ip port! | Get TCP/IP port |
| s telnet port x! | Set Telnet port (x=1~65535) |
| r telnet port! | Get Telnet port |
| s net reboot! | Reboot network module to apply new network configuration |
مثال التطبيق
يعد جهاز ST-NMXB44SL 4K60 4x4 Seamless Matrix الحل الأمثل لبيئات الصوت والصورة الاحترافية التي تتطلب تبديلًا سلسًا، ومعالجة متقدمة لجدران الفيديو، وتوزيعًا موثوقًا لإشارات 4K UHD. مصمم لغرف الاجتماعات ومراكز التحكم واللافتات الرقمية والتعليم والضيافة وأماكن الترفيه، يوفر جهاز ST-NMXB44SL 4K60 4x4 Seamless Matrix توجيهًا مرنًا، وإدارة EDID ذكية، وتوافقًا مع HDCP 2.2، وتبديل فيديو سلسًا دون انقطاع الشاشة. مع خيارات تحكم متعددة بما في ذلك واجهة المستخدم الرسومية عبر الويب، وTCP/IP، وRS-232، وIR، وعناصر التحكم في اللوحة الأمامية، يتكامل جهاز ST-NMXB44SL 4K60 4x4 Seamless Matrix بسهولة في أنظمة الصوت والصورة الحديثة. سواء كان يعمل في وضع المصفوفة القياسي أو وضع جدار الفيديو، يوفر جهاز ST-NMXB44SL 4K60 4x4 Seamless Matrix أداءً موثوقًا، وجودة صورة رائعة، وموثوقية طويلة الأمد للتركيبات التجارية المتطلبة.
تم تصميم ST-NMXB44SL 4K60 4x4 Seamless Matrix لأنظمة الصوت والفيديو الاحترافية التي تتطلب توجيهًا موثوقًا لإشارات 4K UHD، وتبديلًا سلسًا، ومعالجة متقدمة لجدار الفيديو. يوفر ST-NMXB44SL 4K60 4x4 Seamless Matrix أداءً موثوقًا، وتحكمًا مرنًا، وتكاملًا سهلًا للتركيبات التجارية.
تم تصميم ST-NMXB44SL 4K60 4x4 Seamless Matrix لتوزيع الصوت والفيديو الاحترافي. يوفر ST-NMXB44SL 4K60 4x4 Seamless Matrix تبديل HDMI سلسًا، ومعالجة متقدمة لجدار الفيديو، وإدارة EDID ذكية، وأداء 4K UHD موثوقًا به. يختار المدمجون ST-NMXB44SL 4K60 4x4 Seamless Matrix لغرف الاجتماعات، ومراكز التحكم، واللافتات الرقمية، والضيافة، والتعليم، وأماكن الترفيه. مع خيارات التحكم المرنة، يضمن ST-NMXB44SL 4K60 4x4 Seamless Matrix التشغيل المستقر والموثوقية طويلة الأمد. يعد ST-NMXB44SL 4K60 4x4 Seamless Matrix حل مصفوفة HDMI مثاليًا لتركيبات الصوت والفيديو التجارية المتطلبة.
