Description

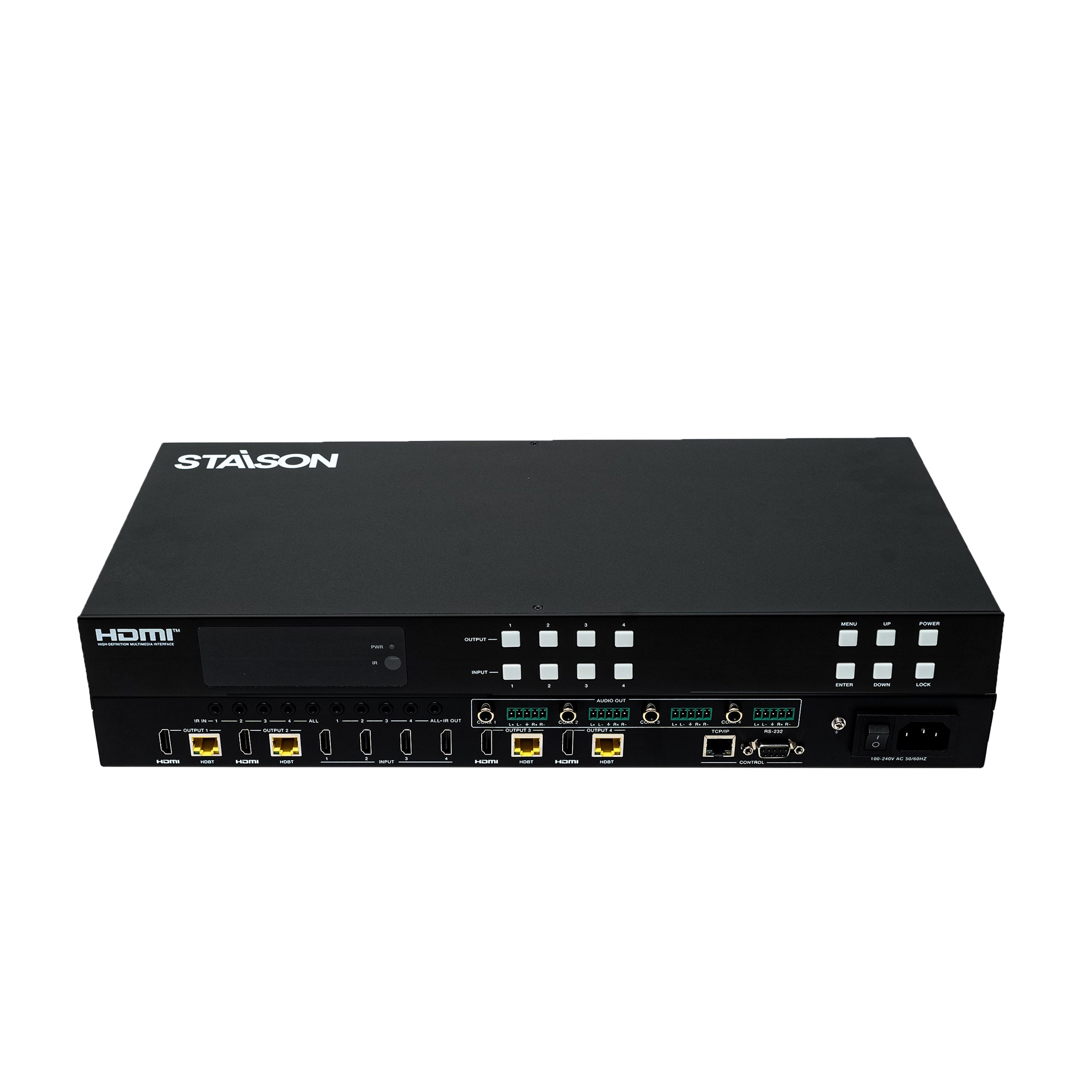

ST-NMXB44H150 18 جيجابت في الثانية مصفوفة HDBaseT 150M 4x4 هي مصفوفة تحويل HDMI 2.0 HDBaseT احترافية تصل أربعة مصادر HDMI بأربعة مخارج HDBaseT بمسافات نقل تصل إلى 150 مترًا وتدعم 4K@60Hz 4:4:4، و HDR، وفصل الصوت، والتحكم المتقدم في الصوت والصورة.
ميزات ST-NMXB44H150 18 جيجابت في الثانية مصفوفة HDBaseT 150M 4x4
☆ متوافقة مع HDCP 2.2 و HDCP 1.x
☆ دقة الفيديو تصل إلى 4K2K@60Hz (YUV 4:4:4) على جميع منافذ HDMI™ و HDBaseT
☆ 4 مدخلات HDMI™، و 4 مخارج HDMI™ و HDBaseT معكوسة
☆ تنقل منافذ HDMI™ نطاق ترددي للفيديو غير مضغوط وبدون فقدان بسرعة 18 جيجابت في الثانية
☆ تدعم نقل إشارة HDBaseT مضغوطة وبدون فقدان بسرعة 18 جيجابت في الثانية
☆ تدعم تحويل الدقة من 4K إلى 1080P لكل منفذ إخراج
☆ تدعم HDR و HDR10 و HDR10+ و Dolby Vision و HLG
☆ يمكن لمخرج HDBaseT تمديد مسافة نقل الفيديو حتى 492 قدمًا/150 مترًا لـ 1080P أو 394 قدمًا/120 مترًا لـ 4K2K عبر كابل CAT 5e/6/7 واحد
☆ تمرير صوت HDMI™ يصل إلى 7.1 قناة صوت عالي الدقة (LPCM، و Dolby TrueHD، و DTS-HD Master Audio)
☆ تدعم مصفوفة الأشعة تحت الحمراء (IR)
☆ تدعم فصل الصوت عبر المنافذ التناظرية والمحورية
☆ تدعم إدارة EDID المتقدمة والتحكم في CEC
☆ 24V PoC على جميع منافذ HDBaseT
☆ تصميم قابل للتركيب في حامل 1U مع شاشة OLED في اللوحة الأمامية
☆ التحكم عبر أزرار اللوحة الأمامية، والتحكم عن بعد بالأشعة تحت الحمراء، و RS-232، و LAN، وواجهة المستخدم الرسومية عبر الويب (Web GUI)

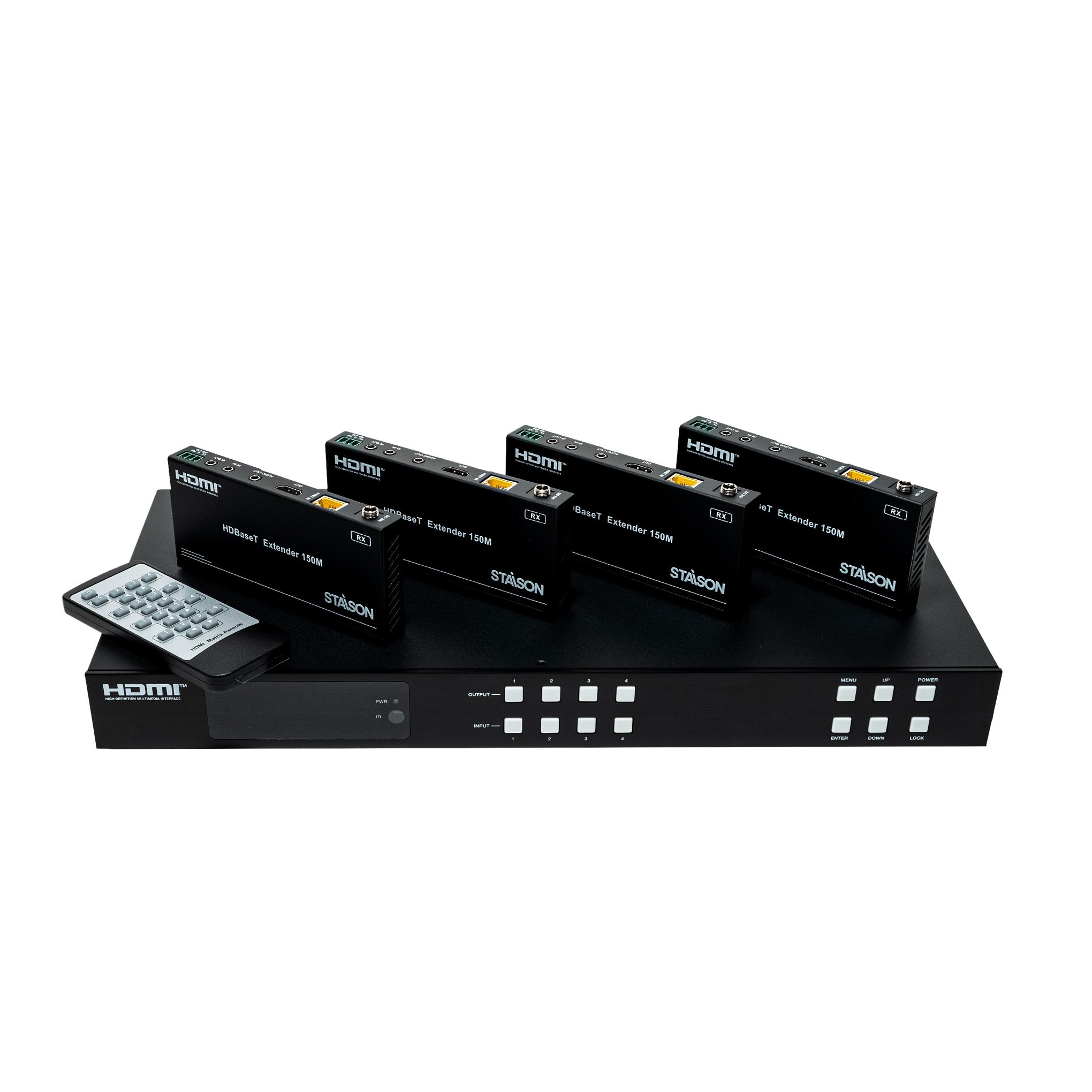

محتويات حزمة ST-NMXB44H150 18 جيجابت في الثانية مصفوفة HDBaseT 150M 4x4
① 1x مصفوفة HDBaseT (150M) 4x4 بسرعة 18 جيجابت في الثانية
② 4x مستقبل HDBaseT
③ 1x جهاز تحكم عن بعد بمصفوفة IR
④ 1x كابل طاقة تيار متردد 100~240 فولت 50/60 هرتز
⑤ 1x كابل تسلسلي RS-232 (1.5 متر، ذكر إلى أنثى)
⑥ 4x موصل فينيكس ثلاثي السنون و 4x موصل فينيكس خماسي السنون
⑦ 5x كابل باعث IR (1.5 متر)
⑧ 5x كابل مستقبل IR (1.5 متر)
⑨ 10x أذن تثبيت (مصفوفة ومستقبل)
⑩ 1x دليل المستخدم
مواصفات مصفوفة ST-NMXB44H150 18Gbps 4 x 4 HDBaseT 150M
| المعلمة | الوصف |
|---|---|
| الفيديو | |
| توافق HDMI | HDMI 2.0b |
| توافق HDCP | HDCP 2.2 و HDCP 1.x |
| عرض نطاق الفيديو | 18 جيجابت في الثانية |
| دقة الفيديو | حتى 4K2K@50/60Hz (4:4:4) |
| مساحة الألوان | RGB 4:4:4, YCbCr 4:4:4 / 4:2:2 / 4:2:0 |
| عمق الألوان | 8/10/12 بت (1080p@60Hz)؛ 8 بت (4K2K@60Hz YUV4:4:4)؛ 8/10/12 بت (4K2K@60Hz YCbCr 4:2:2/4:2:0) |
| دعم HDR | HDR10, HDR10+, Dolby Vision, HLG |
| الصوت | |
| تنسيقات صوت HDMI | LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS-HD Master, DTS-HD HRA, DTS-X |
| تنسيقات الصوت المحوري | PCM 2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| الصوت التناظري المتوازن | PCM 2.0 CH |
| نسبة الإشارة إلى الضوضاء (SNR) | > 90 ديسيبل |
| نسبة التشوه التوافقي الكلي + الضوضاء (THD+N) | < 0.1% (V_max) |
| استجابة التردد | 20 هرتز – 20 كيلو هرتز ± 0.5 ديسيبل |
| التداخل | > 80 ديسيبل |
| الجهد الأقصى للإخراج | 2 Vrms |
| مسافة الإرسال | |
| كابل HDMI — 1080P | 50 قدمًا / 15 مترًا |
| كابل HDMI — 4K30 | 32 قدمًا / 10 أمتار |
| كابل HDMI — 4K60 | 16 قدمًا / 5 أمتار |
| CAT5e/6/7 (HDBaseT) — 1080P | 492 قدمًا / 150 مترًا |
| CAT5e/6/7 (HDBaseT) — 4K2K | 394 قدمًا / 120 مترًا |
| الحماية | |
| حماية ESD | ±8 كيلو فولت (تفريغ فجوة هوائية)، ±4 كيلو فولت (تفريغ تلامسي) — IEC 61000-4-2 |
| الفيزيائية | |
| الغلاف | غلاف معدني — أسود |
| أبعاد المصفوفة | 440 × 200 × 44.5 مم (العرض × العمق × الارتفاع) — حامل رف 1U |
| أبعاد المستقبل | 140 × 65 × 18 مم (العرض × العمق × الارتفاع) |
| وزن المصفوفة | 3.1 كجم |
| وزن المستقبل | 155 جم |
| الطاقة | |
| مصدر الطاقة | تيار متردد 100-240 فولت، 50/60 هرتز |
| استهلاك الطاقة | 60 واط (بحد أقصى) |
| PoC | 24 فولت PoC على جميع منافذ HDBaseT |
| البيئة | |
| درجة حرارة التشغيل | 0 درجة مئوية – 40 درجة مئوية / 32 درجة فهرنهايت – 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية – 60 درجة مئوية / -4 درجة فهرنهايت – 140 درجة فهرنهايت |
| رطوبة التشغيل | 20% – 80% رطوبة نسبية (غير متكثفة) |
| رطوبة التخزين | 10% – 90% رطوبة نسبية (غير متكثفة) |

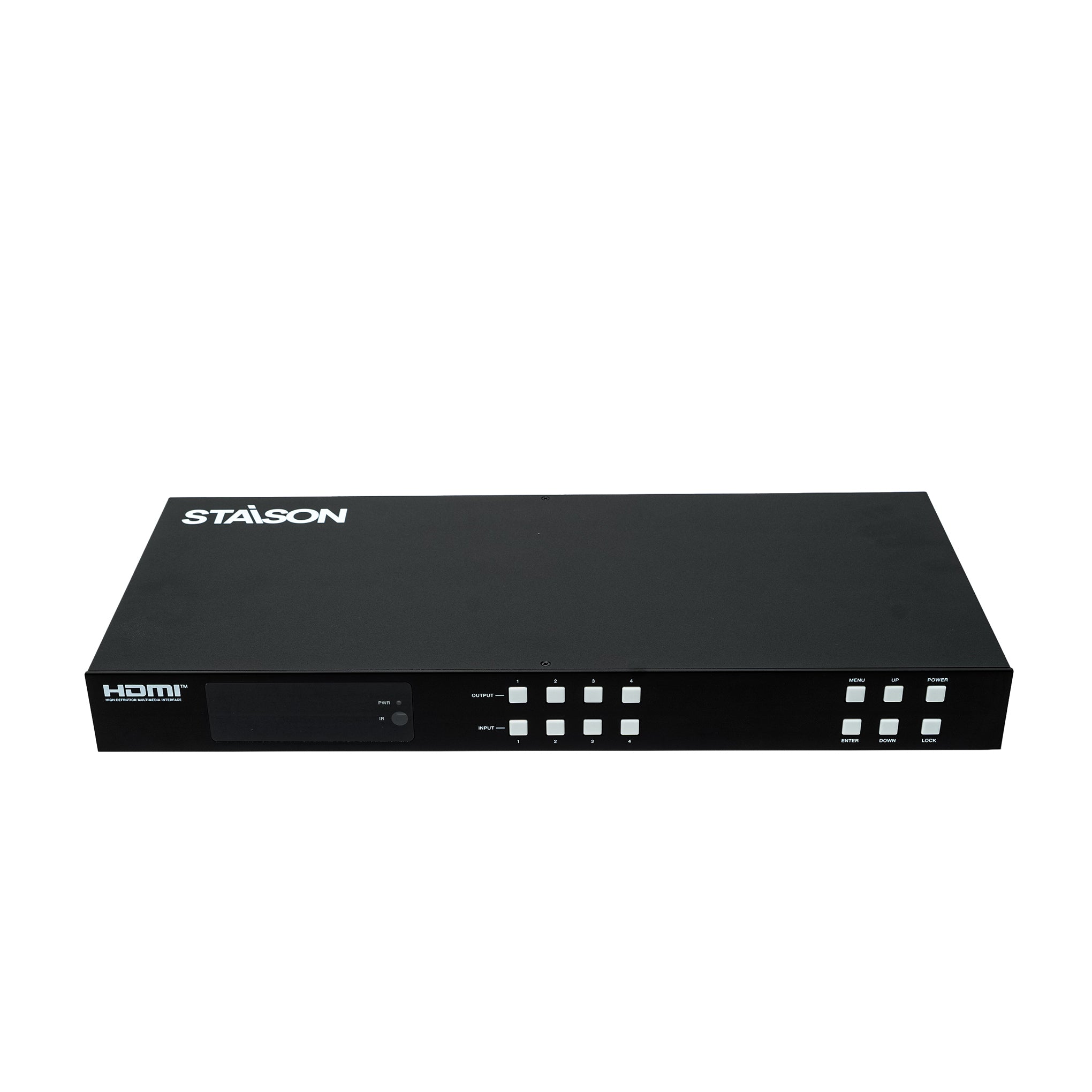

مصفوفة ST-NMXB44H150 18Gbps 4 x 4 HDBaseT 150M Matrix — اللوحة الأمامية
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | شاشة OLED | تعرض حالة تبديل المصفوفة، منفذ الإدخال/الإخراج، EDID، معدل الباود، وعنوان IP. |
| 2 | مؤشر LED للطاقة | أخضر: الجهاز يعمل بشكل طبيعي. أحمر: الجهاز في وضع الاستعداد. |
| 3 | أزرار OUTPUT / INPUT (1–4) | اضغط على زر OUTPUT (1–4) أولاً، ثم اضغط على زر INPUT (1–4) لتوجيه الإدخال المحدد إلى هذا الإخراج. |
| 4 | MENU / ENTER / UP / DOWN | إعداد EDID: اضغط على MENU للدخول إلى Select EDID، استخدم UP/DOWN للاختيار، ENTER لتأكيد منفذ الإدخال. معدل الباود: اضغط على MENU مرتين، حدد معدل الباود، أكد باستخدام ENTER. عنوان IP: اضغط على MENU ثلاث مرات لعرض/تحرير IP وتشغيل/إيقاف DHCP. |
| 5 | زر POWER | اضغط مع الاستمرار لمدة 3 ثوانٍ للدخول إلى وضع الاستعداد. اضغط مرة أخرى لإيقاظ الجهاز. |
| 6 | نافذة IR | نافذة استقبال الأشعة تحت الحمراء. تستقبل فقط إشارة الأشعة تحت الحمراء من هذا المنتج. |
| 7 | زر LOCK | اضغط لقفل أزرار اللوحة الأمامية (باستثناء POWER). اضغط مرة أخرى للفتح. |

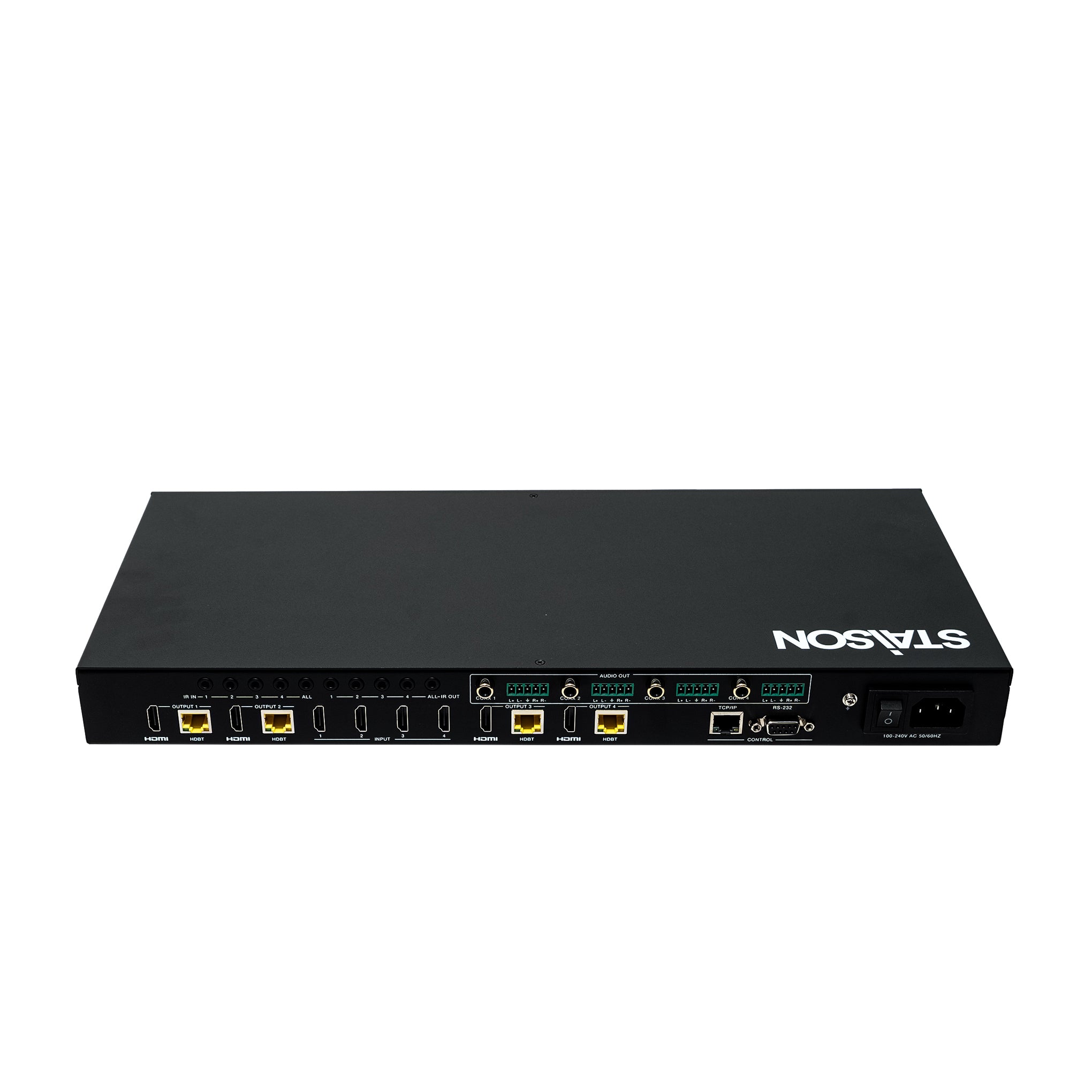

مصفوفة ST-NMXB44H150 18Gbps 4 x 4 HDBaseT 150M Matrix — اللوحة الخلفية
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | IR IN (1/2/3/4/ALL) | قم بتوصيل كابل مستقبل الأشعة تحت الحمراء. يتم إرسال الإشارة المستلمة هنا إلى منفذ IR OUT المطابق على مستقبل HDBaseT المقابل. يتم إرسال IR IN ALL إلى جميع المستقبلات في وقت واحد. |
| 2 | IR OUT (1/2/3/4/ALL) | قم بتوصيل كابل باعث الأشعة تحت الحمراء. تأتي الإشارة من منفذ IR IN لمستقبل HDBaseT المقابل. |
| 3 | مخارج الصوت (1-4) | 4 مجموعات من مخارج الصوت التناظرية المحورية والمتوازنة المعكوسة. تتبع إخراج الفيديو لمخارج (1-4) على التوالي. |
| 4 | GND | قم بتوصيل الهيكل بالأرض. |
| 5 | مدخل الطاقة | يتصل بكابل الطاقة 100-240 فولت تيار متردد 50/60 هرتز. اضغط على مفتاح الطاقة للتشغيل/الإيقاف. |
| 6 | منافذ OUTPUT (1-4) | إخراج HDMI: يتصل بجهاز عرض HDMI. إخراج HDBT المعكوس: يتصل بمستقبل HDBaseT عبر كابل CAT. |
| 7 | منافذ INPUT (1-4) | إدخال HDMI: يتصل بجهاز مصدر HDMI (مثل مشغل Blu-ray، جهاز كمبيوتر، وحدة تحكم ألعاب). |
| 8 | منافذ التحكم | TCP/IP (RJ45): يتصل بشبكة إيثرنت نشطة للتحكم عبر الشبكة المحلية/واجهة الويب الرسومية. RS-232 (D-Sub 9): يتصل بجهاز كمبيوتر أو نظام تحكم للتحكم بأوامر RS-232. |

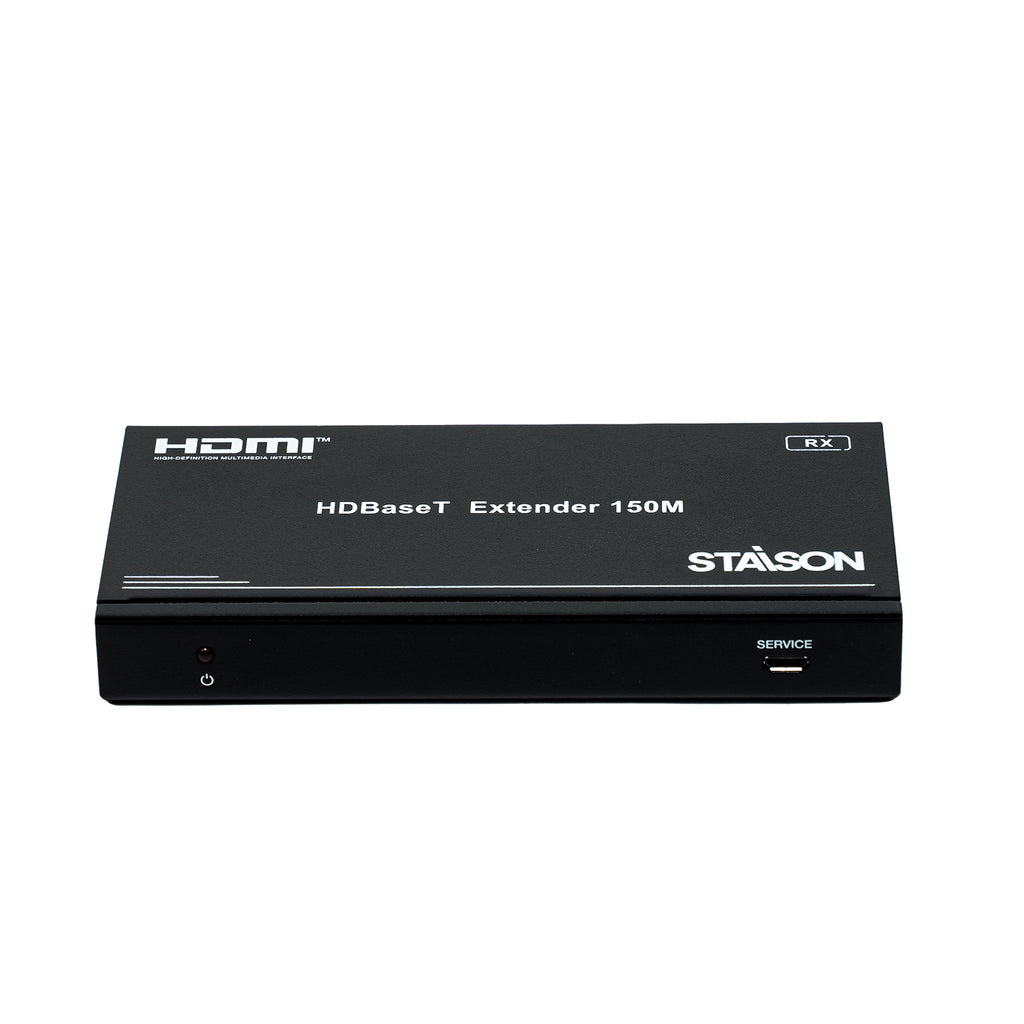

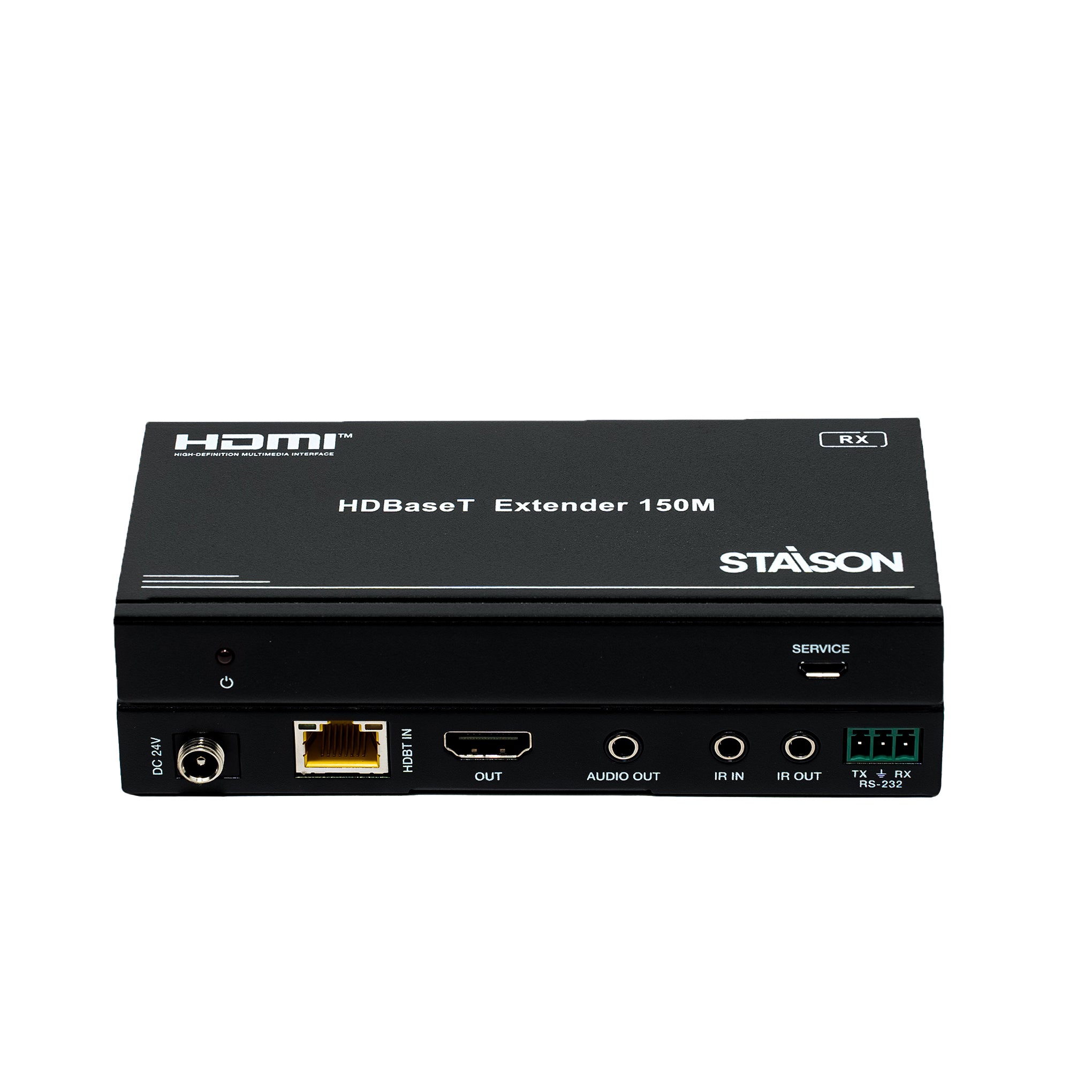

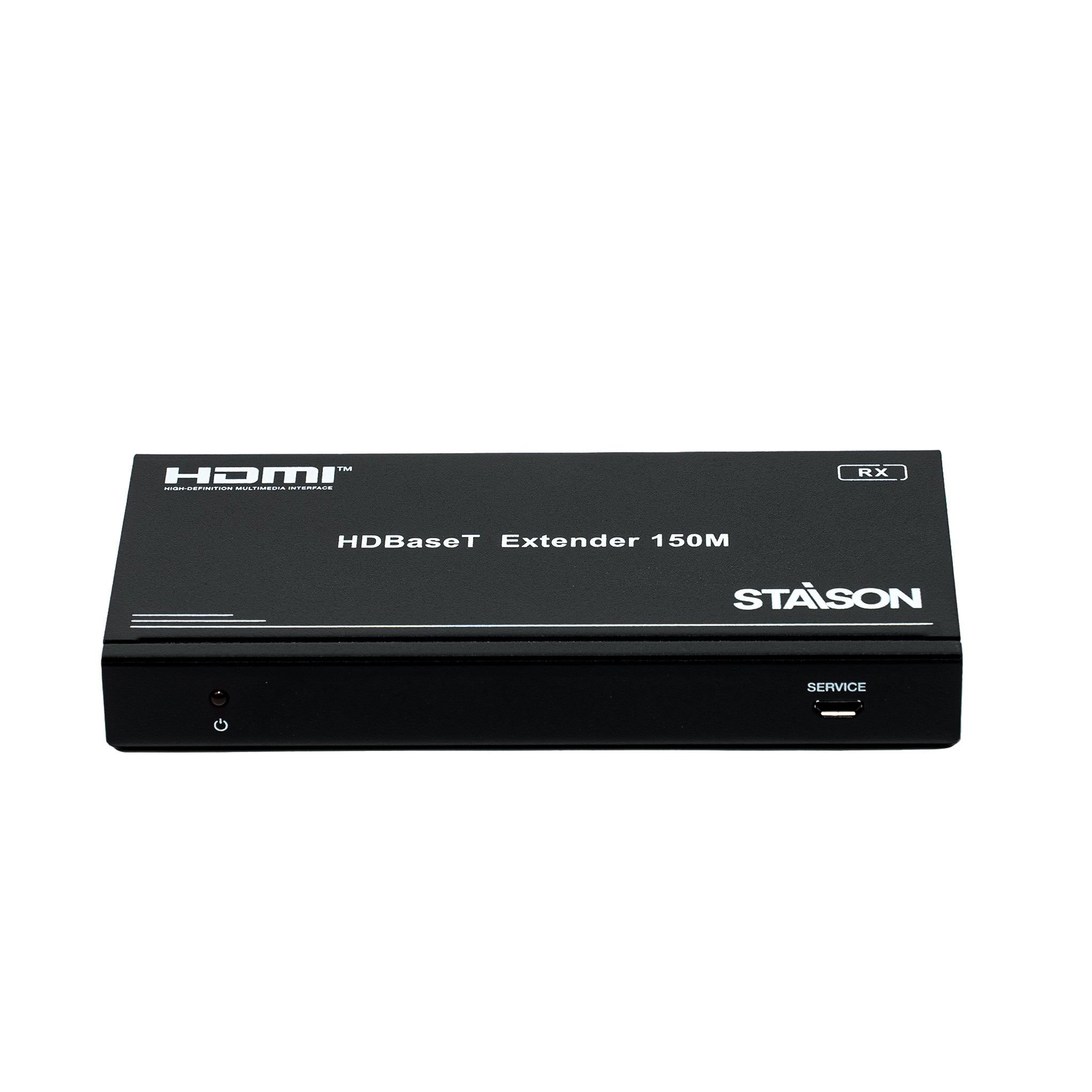

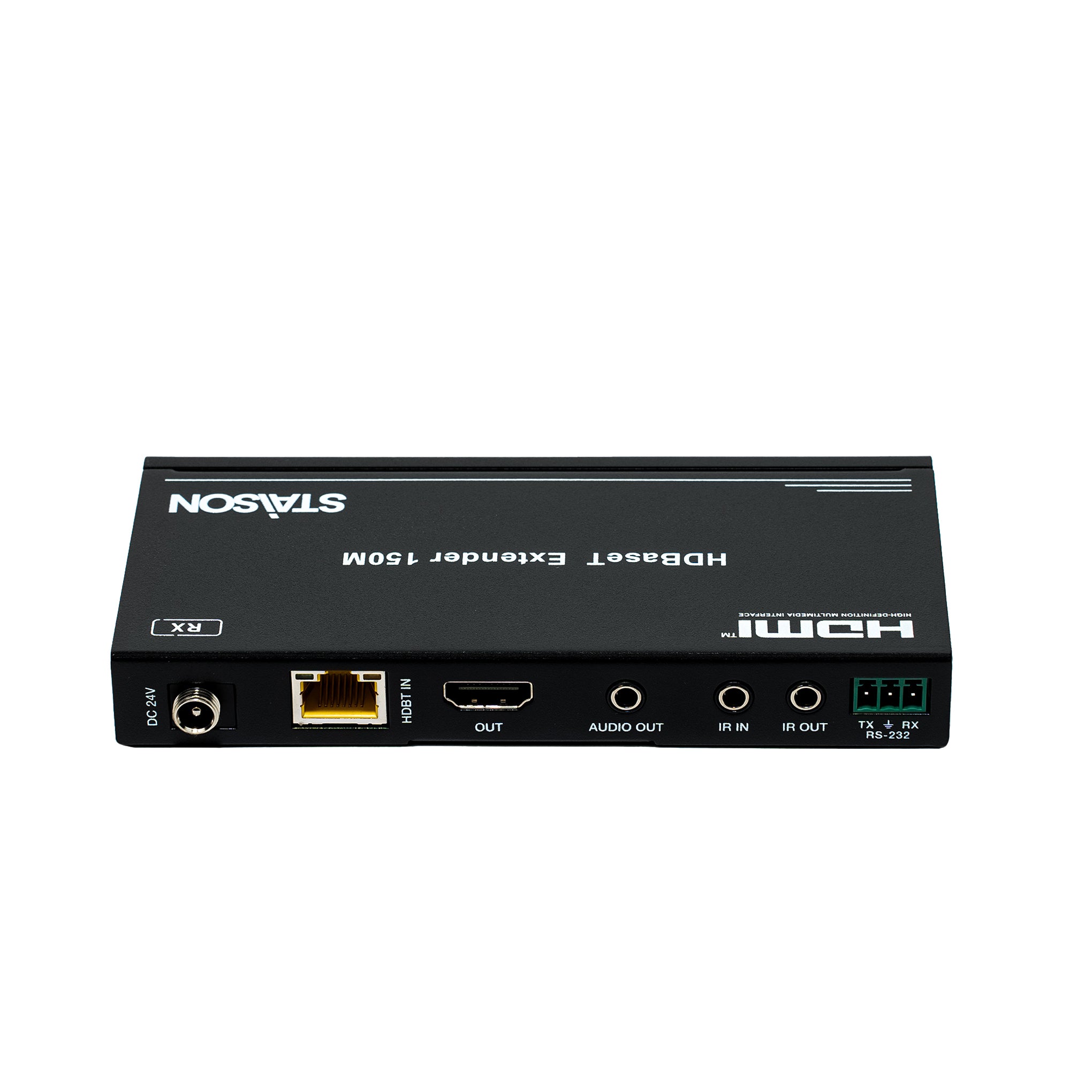

لوحة مستقبل HDBaseT لمصفوفة ST-NMXB44H150 18Gbps 4 x 4 HDBaseT 150M
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | مؤشر LED للطاقة | سيضيء مؤشر LED الأحمر عند تشغيل المستقبل. |
| 2 | منفذ الخدمة | منفذ Mini-USB لتحديثات البرامج الثابتة. |
| 3 | تيار مستمر 24 فولت | مدخل طاقة تيار مستمر 24 فولت/1 أمبير. ملاحظة: يدعم PoC — إذا تم تزويد المصفوفة أو المستقبل بالطاقة عبر محول، فلا تحتاج الوحدة الأخرى إلى مصدر طاقة منفصل. |
| 4 | HDBT IN | موصل RJ45. يتصل بمنفذ HDBT OUTPUT المطابق على المصفوفة باستخدام كابل CAT5e/6/7. |
| 5 | مؤشر إشارة الاتصال | مضيء: اتصال جيد بالمصفوفة. وامض: اتصال ضعيف. مطفأ: غير متصل. |
| 6 | مؤشر إشارة البيانات | مضيء: إشارة HDMI مع HDCP موجودة. وامض: إشارة HDMI بدون HDCP. مطفأ: لا توجد إشارة HDMI. |
| 7 | مخرج | منفذ إخراج HDMI. يتصل بجهاز العرض بكابل HDMI. |
| 8 | مخرج الصوت | مخرج صوت تناظري 3.5 ملم. يتم استخراج الصوت من إشارة HDMI. |
| 9 | IR IN | قم بتوصيل كابل مستقبل الأشعة تحت الحمراء. يتم إرسال الإشارة إلى منفذ IR OUT للمصفوفة. |
| 10 | IR OUT | قم بتوصيل كابل باعث الأشعة تحت الحمراء. تنشأ الإشارة من منفذ IR IN للمصفوفة. |
| 11 | RS-232 | موصل فينيكس ثلاثي السنون. يتصل بجهاز كمبيوتر أو نظام تحكم لتمرير RS-232 بين المصفوفة والمستقبل. |
جهاز التحكم عن بعد بالأشعة تحت الحمراء لمصفوفة ST-NMXB44H150 18Gbps 4 x 4 HDBaseT 150M
| الزر | وصف الوظيفة |
|---|---|
| ① الطاقة | تشغيل المصفوفة أو وضعها في وضع الاستعداد. |
| ② مخرج 1 — 1/2/3/4 | اضغط على 1 أو 2 أو 3 أو 4 لتحديد مصدر الإدخال المقابل لمخرج HDMI 1. |
| ③ مخرج 2 — 1/2/3/4 | اضغط على 1 أو 2 أو 3 أو 4 لتحديد مصدر الإدخال المقابل لمخرج HDMI 2. |
| ④ مخرج 3 — 1/2/3/4 | اضغط على 1 أو 2 أو 3 أو 4 لتحديد مصدر الإدخال المقابل لمخرج HDMI 3. |
| ⑤ مخرج 4 — 1/2/3/4 | اضغط على 1 أو 2 أو 3 أو 4 لتحديد مصدر الإدخال المقابل لمخرج HDMI 4. |
| ◄ / ► (لكل مخرج) | حدد مصدر الإدخال السابق أو التالي للمخرج المقابل. |
نظام التحكم بالأشعة تحت الحمراء لمصفوفة ST-NMXB44H150 18Gbps 4 x 4 HDBaseT 150M
المنتج ليس مجرد محول مصفوفة بل هو أيضًا موسع. يدعم التحكم بالأشعة تحت الحمراء ثنائي الاتجاه. عند توصيل المصفوفة بمستقبل HDBaseT عبر كابل Cat 5e/6/7، يمكنك التحكم في جهاز العرض البعيد (HDBaseT) أو جهاز مصدر الإدخال (المصفوفة) عبر إرسال إشارة الأشعة تحت الحمراء. ولكن يجب ملاحظة أن طريقة إرسال إشارة الأشعة تحت الحمراء تختلف عن الطريقة من المصفوفة (المحلية) إلى مستقبل HDBaseT (البعيد) ومن مستقبل HDBaseT (البعيد) إلى المصفوفة (المحلية).
في طرف المصفوفة (الطرف المحلي): يكون إرسال إشارة الأشعة تحت الحمراء واحدًا لواحد. على سبيل المثال، سيتم إرسال إشارة منفذ IR IN 1 للمصفوفة إلى منفذ IR OUT لمستقبل HDBaseT 1، وسيتم إرسال إشارة منفذ IR IN 3 للمصفوفة إلى منفذ IR OUT لمستقبل HDBaseT 3. ولا يتبع ذلك تغيير مفتاح الفيديو. سيتم إرسال إشارة منفذ IR IN ALL للمصفوفة إلى جميع منافذ IR OUT لمستقبلات HDBaseT في وقت واحد. يرجى الاطلاع على مخطط الاتصال التالي.
في مستقبل HDBaseT (الطرف البعيد): تتبع إشارة الأشعة تحت الحمراء تبديل الفيديو للتغيير. على سبيل المثال، إشارة إخراج HDMI على مستقبل HDBaseT 1 تأتي من منفذ HDMI INPUT 2، لذلك سيتم إرسال إشارة إدخال الأشعة تحت الحمراء لمستقبل HDBaseT 1 إلى منفذ IR OUT 2 للمصفوفة. وإشارة إخراج HDMI على مستقبل HDBaseT 3 تأتي من منفذ HDMI INPUT 4. ثم، سيتم إرسال إشارة إدخال الأشعة تحت الحمراء لمستقبل HDBaseT 3 إلى منفذ IR OUT 4 للمصفوفة، وما إلى ذلك. يمكن لأي إشارة IR IN لمستقبل HDBaseT أن تخرج من منفذ IR OUT ALL للمصفوفة، وتعتمد إشارة IR OUT ALL للمصفوفة على جهاز التحكم عن بعد بالأشعة تحت الحمراء لجهاز المصدر الخاص بك. يرجى الاطلاع على مخطط الاتصال التالي.
تعيين دبابيس كابل IR
أمر التحكم RS-232
يدعم المنتج أيضًا التحكم عبر RS-232. تحتاج إلى كابل تسلسلي برأس RS-232 ذكر ورأس USB ذكر لتحويل DB9. يتصل رأس RS-232 للكابل التسلسلي بمنفذ التحكم RS-232 مع DB9 في الجزء الخلفي من المصفوفة، ويتصل رأس USB للكابل التسلسلي بجهاز كمبيوتر. طريقة الاتصال هي كالتالي:
مثال على التطبيق
