Description
يُعد محول الصوت ST-NMC03 HDMI eARC محول صوت احترافي HDMI 2.1 بسرعة 48 جيجابت في الثانية مصمم لاستخراج الصوت عالي الجودة وفصله عن مصادر HDMI وeARC لمكبرات الصوت وأجهزة استقبال الصوت والصورة وأنظمة المسرح المنزلي. يدعم محول الصوت ST-NMC03 HDMI eARC HDMI 2.1 وHDCP 2.3 وDolby Atmos وDTS:X وHDR10+ وDolby Vision ومرور الفيديو بدقة 8K، مما يوفر أداء صوت وفيديو استثنائيًا لأنظمة الترفيه الحديثة.
الميزات
☆ متوافق مع HDMI 2.1 وHDCP 2.3
☆ يدعم عرض نطاق الفيديو 48 جيجابت في الثانية FRL و18 جيجابت في الثانية TMDS
☆ يدعم دقة الفيديو حتى 8K@60Hz 4:2:0 12bit، 4K@120Hz 4:4:4 12bit
☆ بروتوكولات HDMI 2.1: VRR، ALLM، QMS، QFT، SBTM مدعومة
☆ مرور HDR، HDR 10، HDR 10+، Dolby Vision، HLG
☆ مرور LPCM 7.1CH، Dolby TrueHD، Atmos وDTS-HD Master، DTS:X Audio
☆ صوت إدخال HDMI أو صوت eARC للتلفزيون مفصول إلى أي مكبر صوت
☆ صوت كامل حتى Dolby Atmos/DTS:X من تلفزيون eARC إلى SONOS ARC & Beam أو أي مكبر صوت eARC
☆ يدعم التحكم CEC من التلفزيون إلى المصدر ومكبر الصوت
☆ يدعم التحكم في مستوى الصوت CEC من التلفزيون إلى أي نظام صوتي
☆ إدارة EDID متقدمة
محتويات العبوة
① 1x محول صوت 48Gbps HDMI eARC إلى مكبر صوت
② 1x مصدر طاقة متعدد الجنسيات 5V/1A
③ 1x دليل المستخدم
المواصفات
| التقنية | |
| توافق HDMI | HDMI 2.1 |
| توافق HDCP | HDCP 2.3 |
| عرض نطاق الفيديو | 48Gbps FRL و18Gbps TMDS |
| دقة الفيديو | حتى 8K@60Hz 4:2:0 12bit, 4K@120Hz 4:4:4 12bit |
| مساحة اللون | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| عمق اللون | 8/10/12bit |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| تنسيقات الصوت | HDMI IN/OUT: LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, Dolby Atmos, DTS, DSD, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DTS:X eARC AUDIO OUT: LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, Dolby Atmos, DTS, DSD, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DTS:X |
| تأخير الفيديو | لا يوجد تأخير |
| تأخير الصوت | لا يوجد تأخير |
| طول كابل HDMI | 8K60: 2m/6.6ft ~ 3m/10ft (يوصى بكابل Ultra HDMI 2.1) 4K60: 5m/16ft 4K30: 10m/33ft 1080P: 15m/49ft |
| حماية ESD | IEC 61000-4-2: ±8kV (تفريغ فجوة الهواء), ±4kV (تفريغ التلامس) |
| الاتصال | |
| الإدخال | 1x مصدر إدخال [HDMI نوع A، 19-دبوس أنثى] |
| الإخراج | 1x مخرج تلفزيون (eARC) [HDMI نوع A، 19-دبوس أنثى] 1x مخرج Soundbar eARC [HDMI نوع A، 19-دبوس أنثى] |
| التحكم | 1x خدمة [USB نوع C، منفذ تحديث البرامج الثابتة] |
| الميكانيكية | |
| الغلاف | غلاف معدني |
| اللون | أسود |
| الأبعاد | 95 ملم [عرض] × 68 ملم [عمق] × 18 ملم [ارتفاع] |
| الوزن | 178 جرام |
| مزود الطاقة | الإدخال: تيار متردد 100-240 فولت 50/60 هرتز، الإخراج: تيار مستمر 5 فولت/1 أمبير (معايير الولايات المتحدة/الاتحاد الأوروبي، معتمد من CE/FCC/UL) |
| استهلاك الطاقة (الحد الأقصى) | 4.13 واط |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| رطوبة التشغيل | 20% ~ 90% رطوبة نسبية (بدون تكثف) |

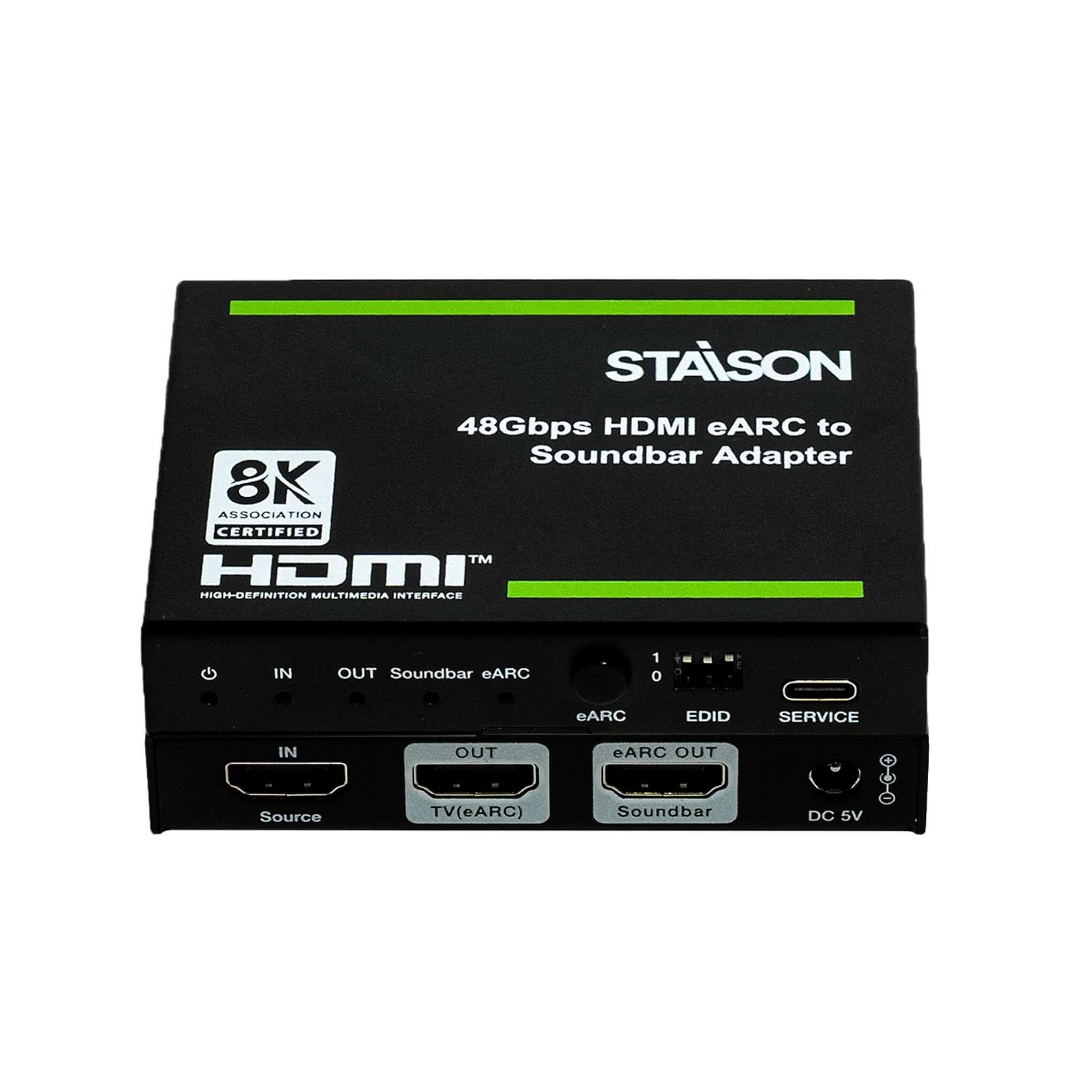

أدوات التحكم والوظائف

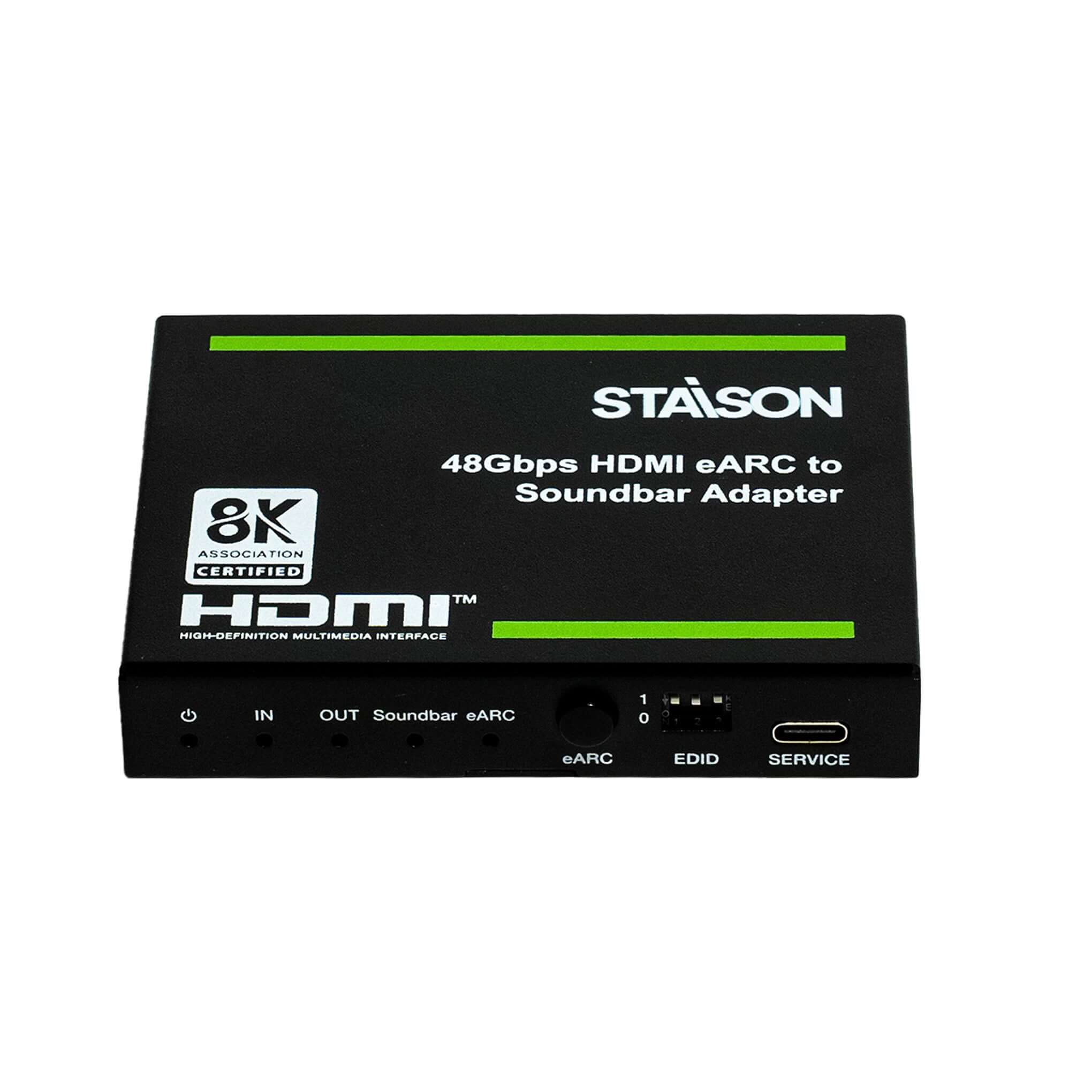

اللوحة الأمامية
| رقم. | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | مؤشر LED للطاقة | عند تشغيل الجهاز، سيضيء مؤشر LED الأحمر. |
| 2 | مؤشر LED للإدخال | عند اكتشاف إشارة الإدخال، سيضيء مؤشر LED الأخضر. |
| 3 | مؤشر LED للإخراج | عند توصيل منفذ الإخراج بالتلفزيون، سيضيء مؤشر LED الأخضر. |
| 4 | مؤشر LED لمكبر الصوت eARC | عند توصيل منفذ eARC OUT بمكبر صوت، سيضيء مؤشر LED الأخضر. |
| 5 | مؤشر LED لـ eARC | تشغيل: وظيفة ARC/eARC قيد التشغيل. اتصال CEC وARC/eARC يعملان بشكل صحيح. وميض: وظيفة ARC/eARC قيد التشغيل. اتصال CEC وARC/eARC لا يعملان بشكل صحيح. إيقاف: وظيفة ARC/eARC قيد الإيقاف. |
| 6 | زر eARC | اضغط على هذا الزر لتمكين أو تعطيل وظيفة eARC. |
| 7 | مفتاح DIP EDID | استخدم مفتاح DIP لضبط EDID: [DIP]=111: نسخ فيديو وصوت منفذ الإخراج EDID [DIP]=110: نسخ فيديو منفذ الإخراج EDID، صوت 7.1 قناة [DIP]=101: FRL12G_8K_HDR، 2.0 قناة [DIP]=100: FRL12G_8K_HDR، 5.1 قناة [DIP]=011: FRL12G_8K_HDR، 7.1 قناة [DIP]=010: FRL10G_8K_HDR، 2.0 قناة [DIP]=001: FRL10G_8K_HDR، 5.1 قناة [DIP]=000: FRL10G_8K_HDR، 7.1 قناة |
| 8 | منفذ الخدمة | منفذ تحديث البرامج الثابتة والتصحيح. |
اللوحة الخلفية
| رقم. | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | منفذ إدخال المصدر | منفذ إدخال إشارة HDMI، متصل بجهاز مصدر HDMI مثل DVD أو PS5 أو مضيف كمبيوتر 8K بكابل HDMI. |
| 2 | منفذ إخراج التلفزيون (eARC) | منفذ إخراج إشارة HDMI، متصل بالتلفزيون (ARC/eARC) بكابل HDMI. يمكن استخدامه كقناة صوت ARC/eARC عند تمكين وظيفة ARC. |
| 3 | منفذ إخراج Soundbar eARC | منفذ إخراج صوت HDMI، متصل بمكبر صوت بكابل HDMI. |
| 4 | تيار مستمر 5 فولت | منفذ إدخال طاقة تيار مستمر 5 فولت/1 أمبير. |
مثال للتطبيق
يوفر محول الصوت ST-NMC03 HDMI eARC استخراجًا موثوقًا للصوت عبر HDMI مع إدارة EDID المتقدمة، والتحكم CEC، والتوافق الكامل مع eARC. مصمم للمسارح المنزلية، وتركيبات الصوت والفيديو التجارية، وأنظمة الألعاب، وتطبيقات الصوت الاحترافية، يضمن محول الصوت ST-NMC03 HDMI eARC أداءً مستقرًا، وجودة صوت ممتازة، وتكاملًا سلسًا مع أجهزة HDMI 2.1 الحديثة.
يعد محول الصوت ST-NMC03 HDMI eARC حلاً ممتازًا للمستخدمين الذين يحتاجون إلى استخراج صوت HDMI عالي الجودة مع الحفاظ على مرور الفيديو بدقة 8K بالكامل. سواء كنت تقوم بتوصيل تلفزيون، أو وحدة تحكم ألعاب، أو مشغل Blu-ray، أو جهاز استقبال AV، أو مكبر صوت، يوفر محول الصوت ST-NMC03 HDMI eARC أداءً صوتيًا موثوقًا به مع دعم Dolby Atmos، وDTS:X، وHDMI eARC. بفضل إدارة EDID المتقدمة، والتحكم CEC، والتوافق مع HDMI 2.1، يعد محول الصوت ST-NMC03 HDMI eARC مثاليًا للمسارح المنزلية، وأنظمة AV الاحترافية، وأماكن الترفيه، والمنشآت التجارية.
