Description
يوفر موسع HDMI ST-NEHB100HCU3K 4K تمديدًا موثوقًا لـ HDMI وUSB-C وUSB وRS-232 وIR والإيثرنت عبر تقنية HDBaseT 3.0. تم تصميم موسع HDMI ST-NEHB100HCU3K 4K لغرف المؤتمرات والفصول الدراسية والمكاتب الشركات واللافتات الرقمية ومراكز التحكم وتجهيزات الصوت والفيديو الاحترافية. بفضل فيديو 4K UHD ودعم HDR وإدارة EDID المتقدمة وتقنية Power over Cable (PoC)، يضمن موسع HDMI ST-NEHB100HCU3K 4K نقل إشارة مستقر لمسافات طويلة وأداءً موثوقًا لتطبيقات الصوت والفيديو التجارية. اختر موسع HDMI ST-NEHB100HCU3K 4K لأنظمة الصوت والفيديو الاحترافية التي تتطلب تمديد فيديو 4K موثوقًا واتصال USB وتقنية HDBaseT 3.0 وتوزيع إشارة موثوقًا لمسافات طويلة.
ميزات موسع HDMI ST-NEHB100HCU3K 4K
☆ متوافق مع HDCP 2.3، عرض نطاق فيديو 18 جيجابت في الثانية
☆ تصميم قائم على شرائح HDBaseT 3.0 VS3000
☆ يدعم دقة الفيديو حتى 4K2K@60Hz (YUV 4:4:4) كما هو محدد في HDMI 2.0b
☆ مسافة إرسال إشارة 4K60/4K30/1080P تصل إلى 328 قدمًا/100 متر عبر كابل CAT6A/7 واحد (وضع HDBT القياسي)
☆ مسافة إرسال إشارة 1080P 8 بت تصل إلى 492 قدمًا/150 مترًا عبر كابل CAT6A/7 واحد (وضع HDBT طويل المدى)
☆ ميزات TX مع مدخل HDMI واحد، ومدخل USB-C واحد، ومخرج HDBT واحد، ومضيف USB 2.0 واحد، و3 عملاء USB 2.0
☆ ميزات RX مع مخرج HDMI واحد، و2 عميل USB 2.0
☆ تدعم مدخلات إشارة USB-C وHDMI وضع التبديل التلقائي أو اليدوي
☆ يدعم التبديل التلقائي HDMI 5V أو تحديد الإشارة
☆ يدعم USB-C وضع DP-ALT للفيديو/الصوت، وبيانات USB 2.0 وشحن الطاقة حتى 60 واط
☆ دعم HDR، HDR10، HDR10+، Dolby Vision LLM، وHLG
☆ تقليص دقة 4K إلى 1080p على مخرج HDMI، بدون تحويل معدل الإطارات
☆ يدعم كل من TX وRX إزالة تضمين الصوت التناظري
☆ تمرير إشارة RS-232 والتحكم في وضع الضيف
☆ يدعم تمرير إشارة IR ثنائية الاتجاه ونقل إشارة USB 2.0
☆ إدارة EDID متقدمة
☆ يوفر كل منفذ USB-A طاقة تصل إلى 5V/500mA
☆ يدعم POC ثنائي الاتجاه 24V مع مفتاح POC
☆ تصميم صغير لسهولة ومرونة التركيب
محتويات حزمة موسع HDMI ST-NEHB100HCU3K 4K
① 1x موسع HDMI/USB-C 18 جيجابت في الثانية عبر HDBaseT 3.0 (جهاز إرسال)
② 1x موسع HDMI/USB-C 18 جيجابت في الثانية عبر HDBaseT 3.0 (جهاز استقبال)
③ 1x كابل IR Blaster (1.5 متر)
④ 1x كابل IR Wideband Receiver (1.5 متر)
⑤ 2x موصل Phoenix ثلاثي المسامير 3.81 ملم (ذكر)
⑥ 4x أذن تثبيت
⑦ 8x برغي آلة (KM3×4)
⑧ 1x مصدر طاقة مكتبي 24V/3.75A
⑨ 1x دليل المستخدم
مواصفات موسع HDMI ST-NEHB100HCU3K 4K
| تقني | |
| توافق HDMI | HDMI 2.0b |
| توافق HDCP | HDCP 2.3 |
| توافق USB | USB 2.0 |
| عرض نطاق الفيديو | 18 جيجابت في الثانية |
| دقة الفيديو | حتى 4K@60Hz 4:4:4 |
| مساحة الألوان | RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| عمق الألوان | 8/10/12 بت |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| تنسيقات الصوت | HDMI/USB-C/HDBT: LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby TrueHD, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD صوت تناظري 3.5 ملم: LPCM 2CH |
| مسافة الإرسال | وضع HDBT القياسي (4K60/4K30/1080P): 328 قدمًا/100 متر (CAT6A/7) وضع HDBT طويل المدى (1080P 8 بت): 492 قدمًا/150 مترًا (CAT6A/7) |
| طول كابل HDMI | 4K60: 26 قدمًا/8 متر 4K24: 39 قدمًا/12 متر 1080P60: 50 قدمًا/15 متر |
| مستوى الأشعة تحت الحمراء | 12Vp-p |
| تردد الأشعة تحت الحمراء | نطاق عريض 20 كيلو - 60 كيلو هرتز |
| حماية ESD | IEC 61000-4-2: ±8 كيلو فولت (تفريغ الفجوة الهوائية)، ±4 كيلو فولت (تفريغ التلامس) |
| الاتصال | |
| مدخل جهاز الإرسال | 1x مدخل HDMI [Type A، 19 سن أنثى] 1x مدخل USB-C [USB Type C، 24 سن أنثى] |
| مخرج جهاز الإرسال | 1x مخرج HDBaseT [RJ45، 8 سن أنثى] 1x مخرج L/R [جاك صغير ستريو 3.5 ملم] |
| التحكم في جهاز الإرسال | 1x مدخل IR [جاك صغير ستريو 3.5 ملم] 1x مخرج IR [جاك صغير ستريو 3.5 ملم] 1x RS-232 [موصل فينيكس 3 مسامير 3.81 ملم] 1x خدمة [Micro USB، 5 سن أنثى] 1x مضيف USB [USB Type B، 4 سن أنثى] 3x جهاز USB [USB Type A، 4 سن أنثى] |
| مدخل جهاز الاستقبال | 1x مدخل HDBaseT [RJ45، 8 سن أنثى] |
| مخرج جهاز الاستقبال | 1x مخرج HDMI [Type A، 19 سن أنثى] 1x مخرج L/R [جاك صغير ستريو 3.5 ملم] |
| التحكم في جهاز الاستقبال | 1x مدخل IR [جاك صغير ستريو 3.5 ملم] 1x مخرج IR [جاك صغير ستريو 3.5 ملم] 1x RS-232 [موصل فينيكس 3 مسامير 3.81 ملم] 1x خدمة [Micro USB، 5 سن أنثى] 2x جهاز USB [USB Type A، 4 سن أنثى] |
| ميكانيكي | |
| الهيكل | غلاف معدني |
| اللون | أسود |
| الأبعاد | جهاز الإرسال: 170 ملم [عرض] × 102 ملم [عمق] × 22 ملم [ارتفاع] جهاز الاستقبال: 144 ملم [عرض] × 78 ملم [عمق] × 23 ملم [ارتفاع] |
| الوزن | جهاز الإرسال: 484 جرام / جهاز الاستقبال: 318 جرام |
| مصدر الطاقة | الإدخال: تيار متردد 100-240 فولت 50/60 هرتز، الإخراج: تيار مستمر 24 فولت/3.75 أمبير (معايير الولايات المتحدة/الاتحاد الأوروبي، معتمد من CE/FCC/UL) |
| استهلاك الطاقة (الحد الأقصى) | 94.32 واط (مصدر الطاقة من TX، شحن USB-C بقوة 60 واط، POC إلى RX) 10.8 واط (مصدر الطاقة من TX أو RX، بدون شحن USB-C) |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| رطوبة التشغيل | 20% ~ 90% رطوبة نسبية (بدون تكاثف) |
ضوابط ووظائف تشغيل موسع HDMI ST-NEHB100HCU3K 4K

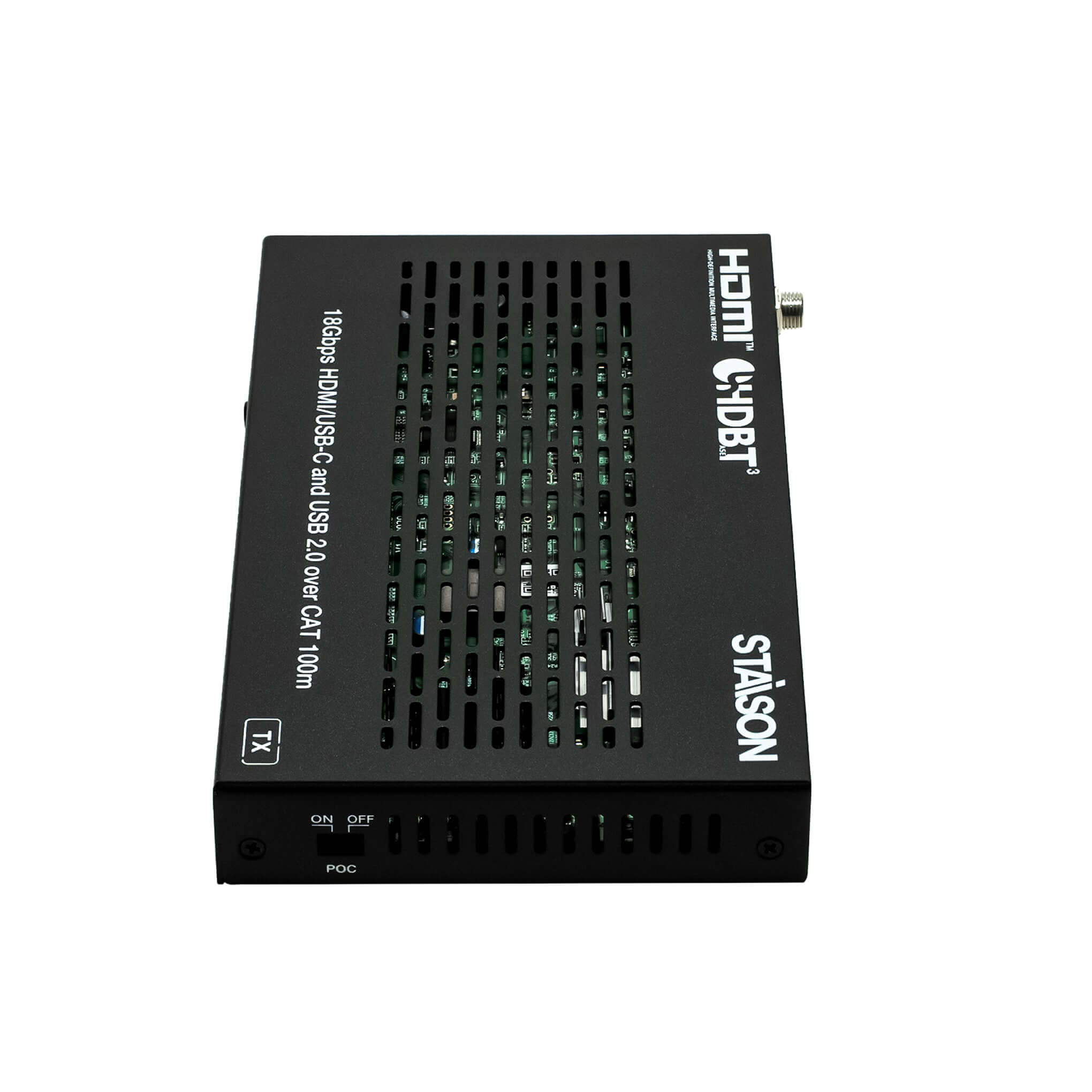

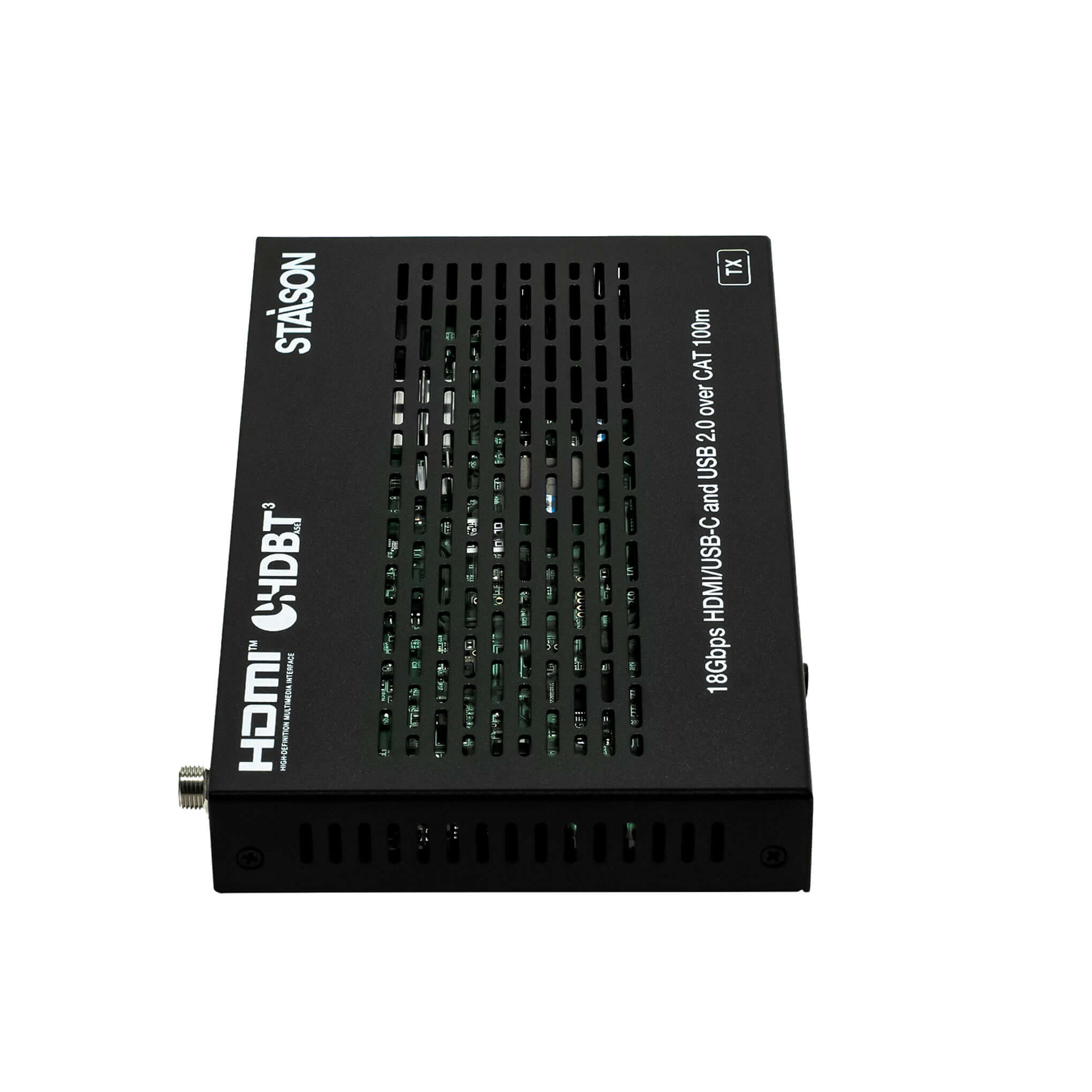

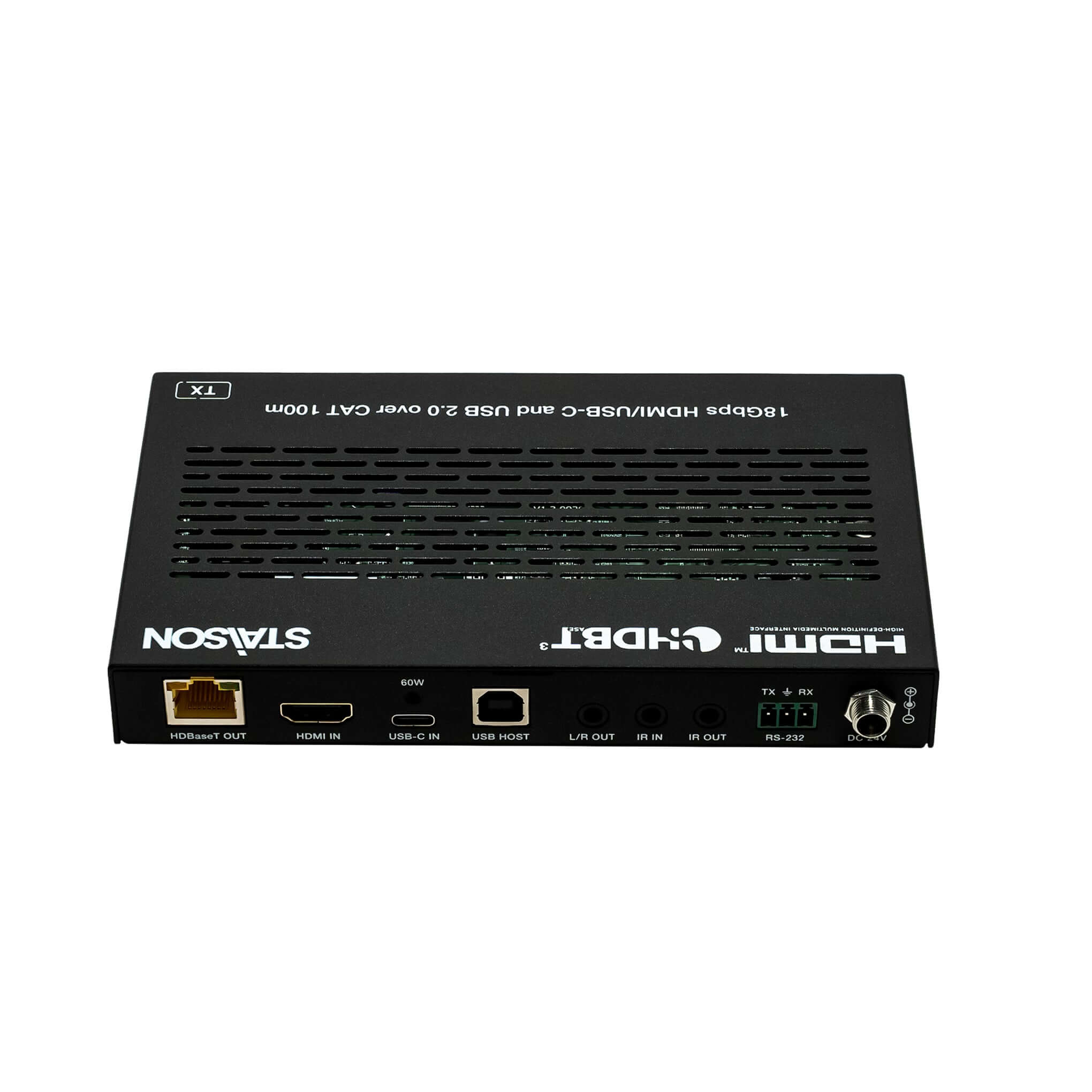

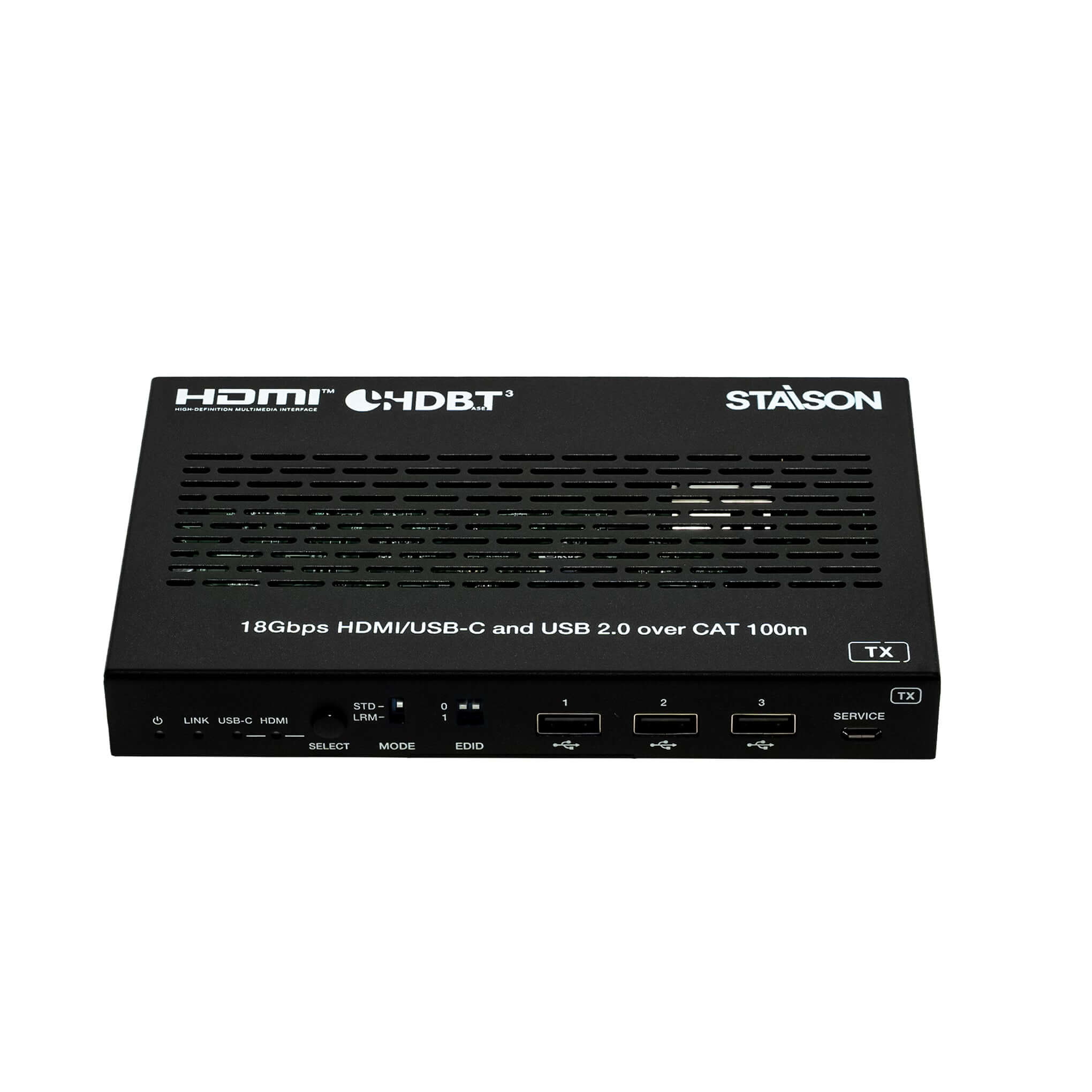

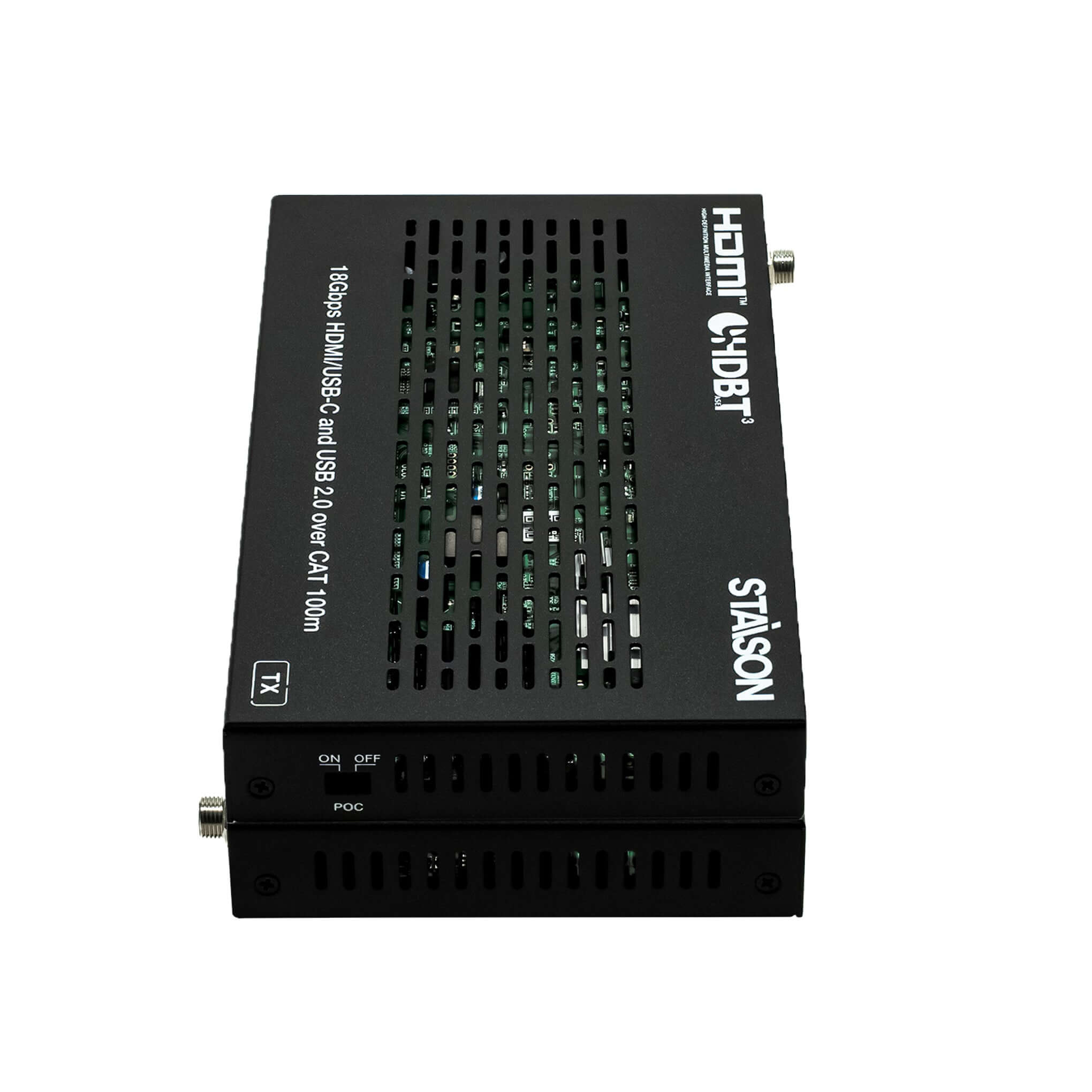

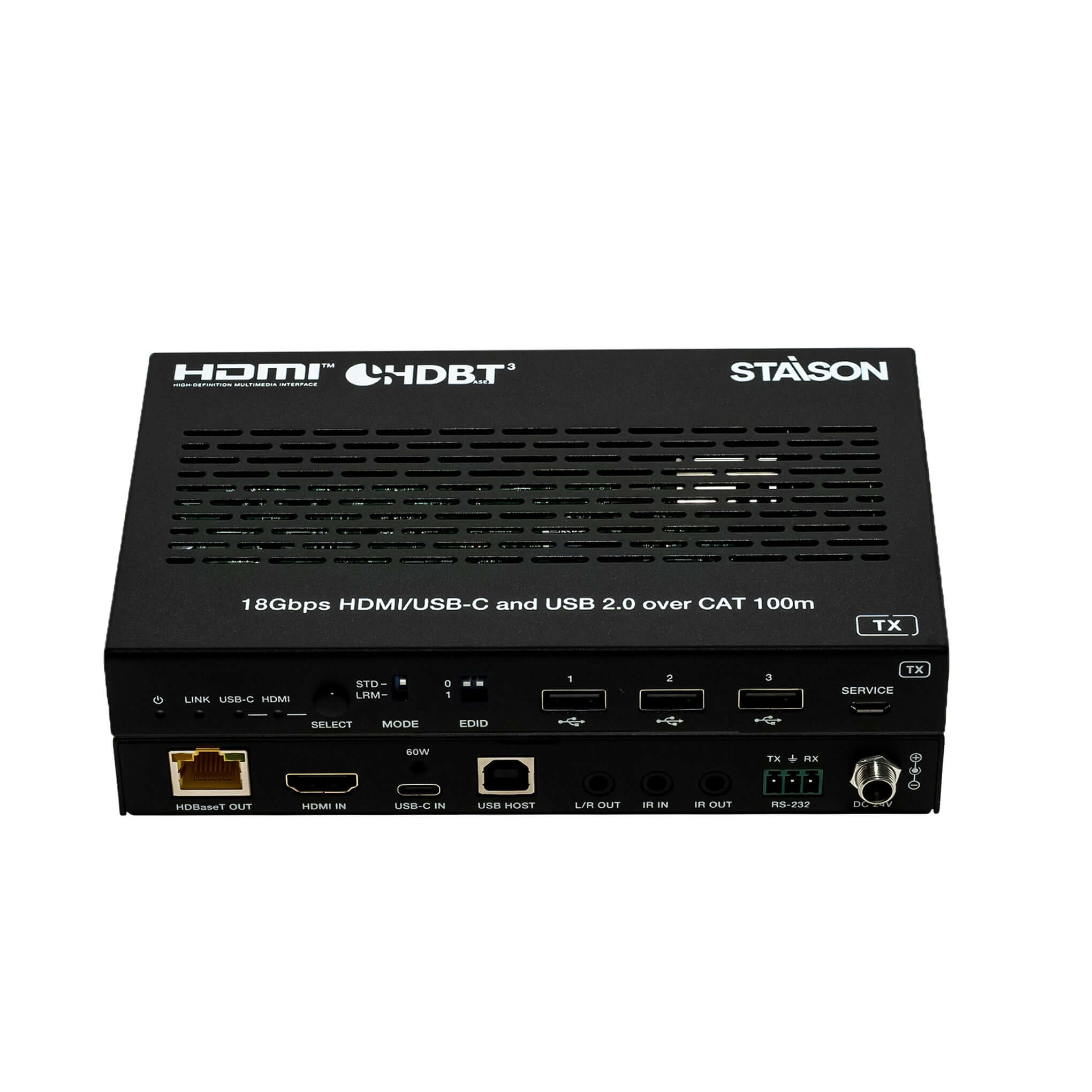

جهاز الإرسال
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | مؤشر LED للطاقة (أحمر) | يشير مؤشر LED الأحمر إلى أن جهاز الإرسال قيد التشغيل. |
| 2 | مؤشر LED للارتباط (أخضر) | ضوء مضاء: جهاز الإرسال والاستقبال في حالة اتصال جيدة. ضوء وميض: جهاز الإرسال والاستقبال في حالة اتصال سيئة. ضوء مطفأ: جهاز الإرسال والاستقبال غير متصلين. |
| 3 | مؤشر LED لـ USB-C (أخضر) | عند تحديد منفذ USB-C IN كقناة إدخال إشارة الفيديو، سيكون مؤشر LED لـ USB-C مضاءً. |
| 4 | مؤشر LED لـ HDMI (أخضر) | عند تحديد منفذ HDMI IN كقناة إدخال إشارة الفيديو، سيكون مؤشر LED لـ HDMI مضاءً. |
| 5 | زر التحديد | اضغط على هذا الزر للتبديل بين إدخال إشارة HDMI وUSB-C. |
| 6 | مفتاح الوضع | التبديل إلى "STD": وضع HDBT القياسي (إعدادات المصنع الافتراضية) — يمدد 4K60/4K30/1080P حتى 100 متر عبر CAT6A/7. التبديل إلى "LRM": وضع HDBT طويل المدى — يمدد 1080P 8 بت حتى 150 مترًا عبر CAT6A/7. ملاحظة: في وضع طويل المدى، لا يمكن إرسال أجهزة USB 2.0؛ يتم دعم أجهزة USB HID فقط (الماوس، لوحة المفاتيح). |
| 7 | مفتاح EDID DIP | يستخدم لإعداد EDID: 00 – نسخ EDID للشاشة (إعدادات المصنع الافتراضية) 01 – 4K30 4:4:4 10 – 1080p60 4:4:4 11 – 1200p60 4:4:4 |
| 8 | منافذ جهاز USB (1-3) | ثلاثة منافذ تمديد USB متصلة بالماوس ولوحة المفاتيح ومحرك أقراص فلاش USB أو أجهزة USB أخرى. أقصى مصدر طاقة: 5 فولت/500 مللي أمبير لكل منفذ. |
| 9 | منفذ الخدمة | تحديث البرامج الثابتة ومنفذ التحكم في أوامر API (Micro USB). |
| 10 | منفذ USB-C | منفذ USB Type C بثلاث وظائف: (1) إدخال إشارة فيديو USB-C، متصل بالجهاز المصدر. (2) منفذ مضيف USB-C لإرسال إشارة USB 2.0 عند تحديد USB-C كمدخل. (3) منفذ شحن USB-C — يوفر شحنًا بقوة 60 واط فقط عندما يكون TX متصلاً بمصدر طاقة 24 فولت/3.75 أمبير. |
| 11 | مضيف USB | منفذ مضيف USB، متصل بالكمبيوتر. يتبع منفذ HDMI IN — عندما يتم تحديد HDMI IN كمدخل، يمكن إخراج إشارة USB 2.0 فقط من خلال هذا المنفذ. |
| 12 | مدخل HDMI | منفذ إدخال إشارة HDMI، متصل بجهاز مصدر HDMI. |
| 13 | مؤشر إشارة الارتباط (أخضر) | ضوء مضاء: جهاز الإرسال والاستقبال في حالة اتصال جيدة. ضوء وميض: حالة اتصال سيئة. ضوء مطفأ: غير متصل. |
| 14 | مؤشر إشارة البيانات (أصفر) | ضوء مضاء: إرسال إشارة فيديو بتشفير HDCP. ضوء وميض: إرسال إشارة فيديو بدون تشفير HDCP. ضوء مطفأ: لا يوجد إرسال إشارة فيديو. |
| 15 | مخرج HDBaseT | منفذ إخراج HDBaseT، متصل بمنفذ HDBaseT IN الخاص بجهاز الاستقبال بكابل CAT6A/7. يستخدم لجميع تمرير الإشارات. |
| 16 | مخرج L/R | منفذ إخراج الصوت التناظري لإخراج إزالة تضمين الصوت. |
| 17 | مدخل IR | منفذ إدخال إشارة الأشعة تحت الحمراء، متصل بكابل مستقبل الأشعة تحت الحمراء. |
| 18 | مخرج IR | منفذ إخراج إشارة الأشعة تحت الحمراء، متصل بكابل IR Blaster. |
| 19 | RS-232 | منفذ تسلسلي RS-232، يستخدم لتمرير أوامر RS-232 والتحكم في أوامر API. |
| 20 | تيار مستمر 24 فولت | منفذ إدخال مصدر طاقة تيار مستمر 24 فولت/3.75 أمبير. ملاحظة: يدعم الموسع POC — إذا تم تشغيل TX أو RX بواسطة محول 24 فولت، فإن الوحدة الأخرى لا تتطلب مصدر طاقة منفصلاً. |
| 21 | مفتاح POC | استخدم المفتاح لتشغيل أو إيقاف وظيفة POC (الطاقة عبر الكابل). |

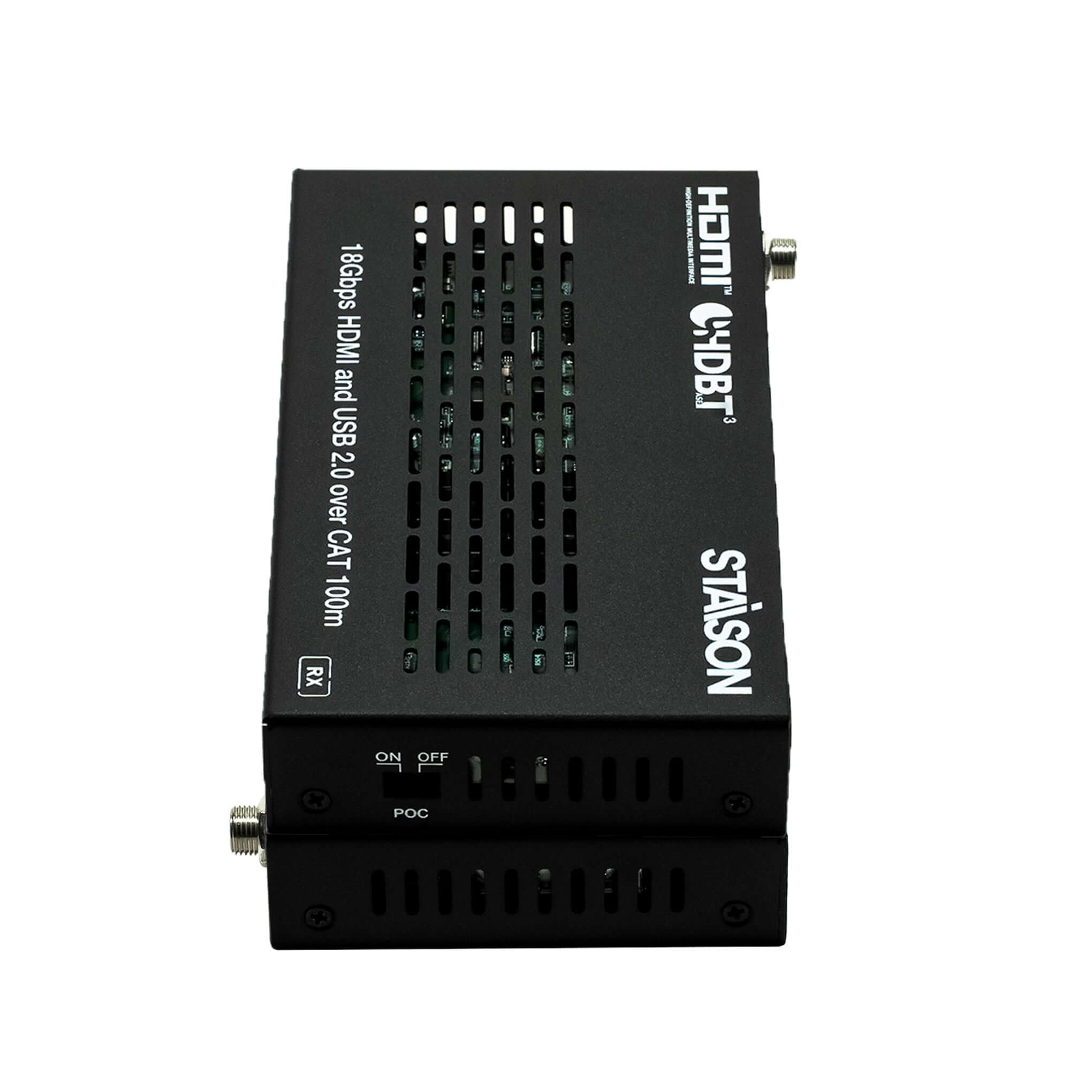

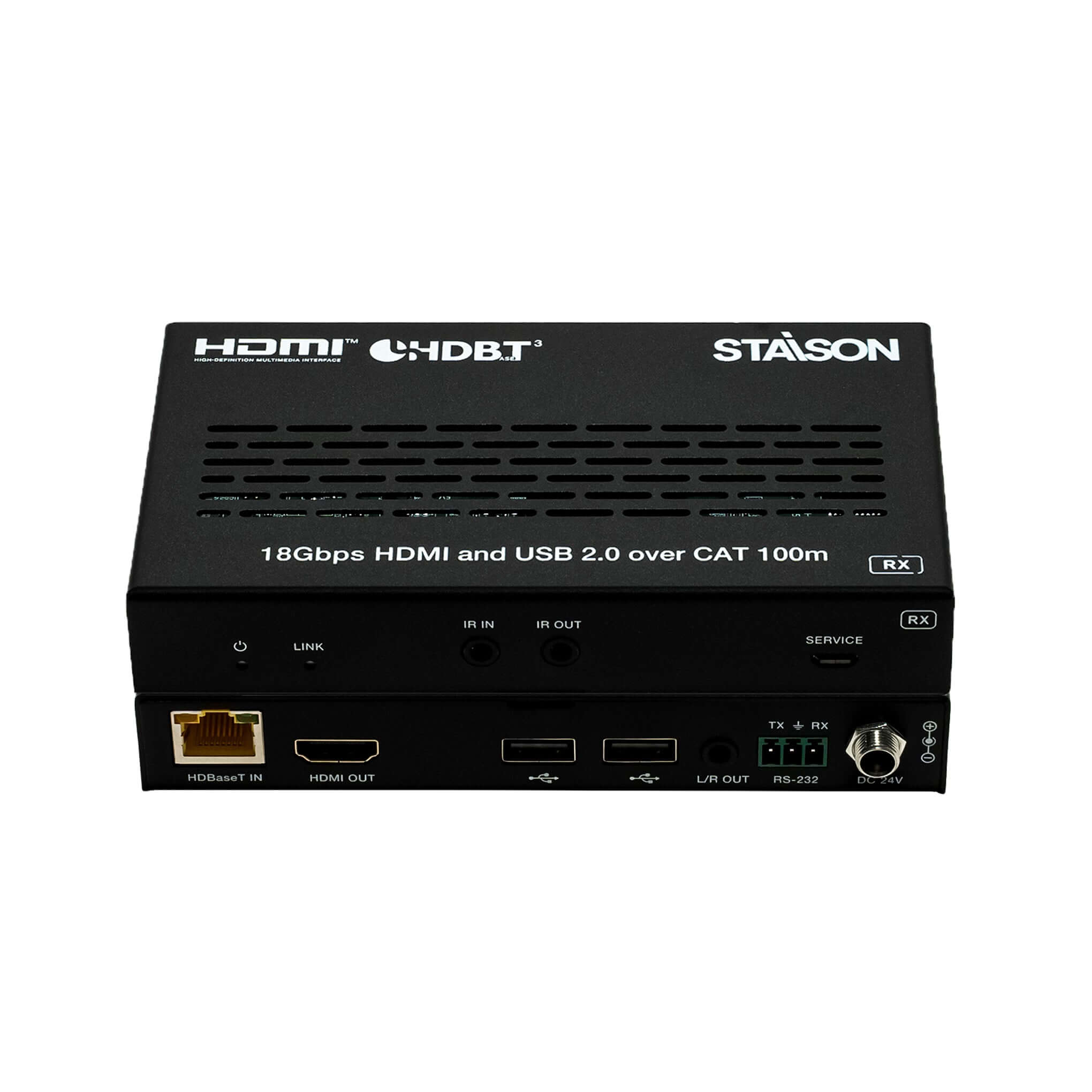

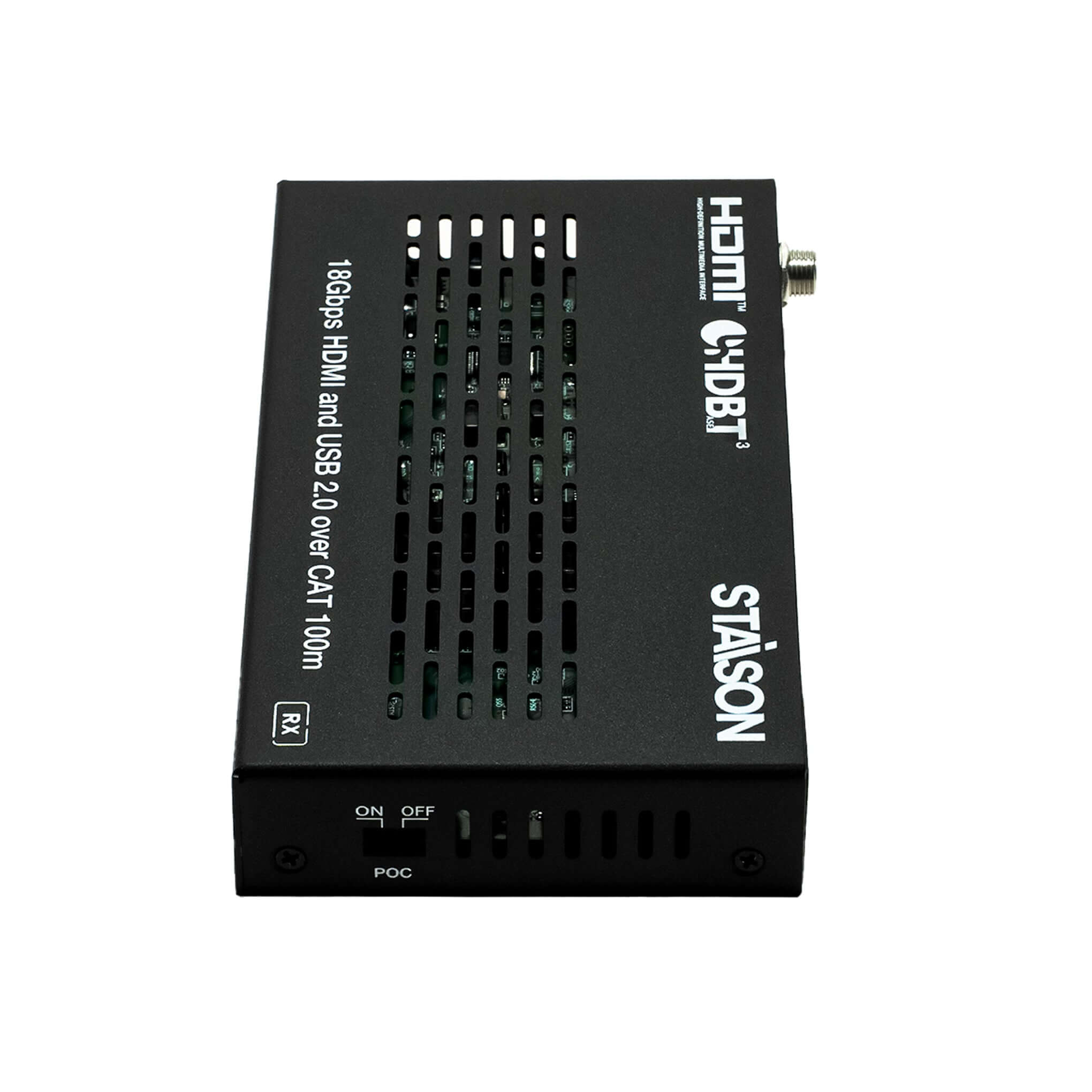

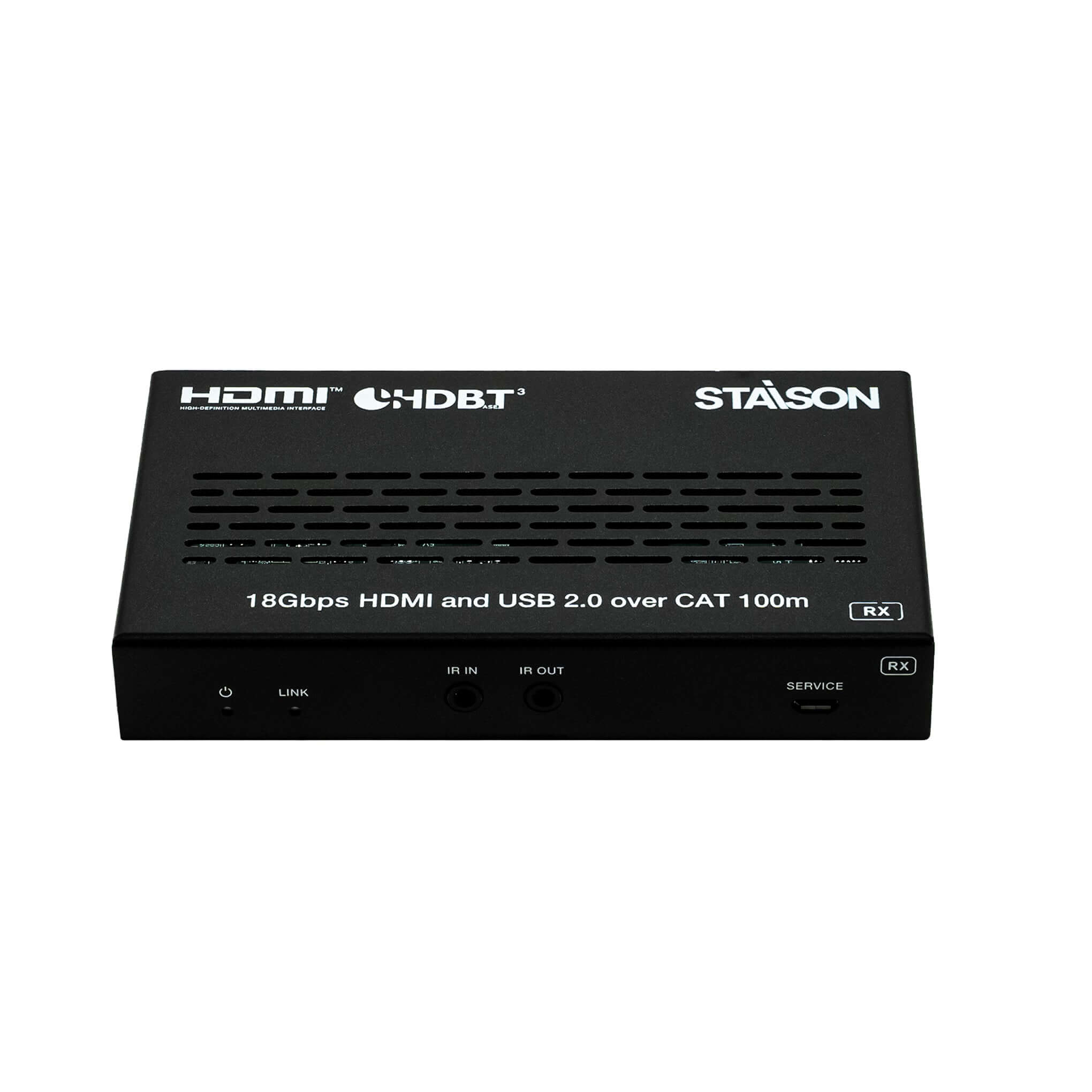

لوحة جهاز الاستقبال
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | مؤشر LED للطاقة (أحمر) | يشير مؤشر LED الأحمر إلى أن جهاز الاستقبال قيد التشغيل. |
| 2 | مؤشر LED للارتباط (أخضر) | ضوء مضاء: جهاز الإرسال والاستقبال في حالة اتصال جيدة. ضوء وميض: حالة اتصال سيئة. ضوء مطفأ: غير متصل. |
| 3 | مدخل IR | منفذ إدخال إشارة الأشعة تحت الحمراء، متصل بكابل مستقبل الأشعة تحت الحمراء. |
| 4 | مخرج IR | منفذ إخراج إشارة الأشعة تحت الحمراء، متصل بكابل IR Blaster. |
| 5 | منفذ الخدمة | تحديث البرامج الثابتة ومنفذ التحكم في أوامر API (Micro USB). |
| 6 | مدخل HDBaseT | منفذ إدخال HDBaseT، متصل بمنفذ HDBaseT OUT الخاص بجهاز الإرسال بكابل CAT6A/7. يستخدم لجميع تمرير الإشارات. |
| 7 | مؤشر إشارة البيانات (أصفر) | ضوء مضاء: إرسال إشارة فيديو بتشفير HDCP. ضوء وميض: إرسال إشارة فيديو بدون تشفير HDCP. ضوء مطفأ: لا يوجد إرسال إشارة فيديو. |
| 8 | مؤشر إشارة الارتباط (أخضر) | ضوء مضاء: جهاز الإرسال والاستقبال في حالة اتصال جيدة. ضوء وميض: حالة اتصال سيئة. ضوء مطفأ: غير متصل. |
| 9 | مخرج HDMI | منفذ إخراج إشارة HDMI، متصل بجهاز عرض HDMI مثل التلفزيون أو الشاشة. |
| 10 | منافذ جهاز USB | منفذان لتمديد USB متصلين بالماوس ولوحة المفاتيح ومحرك أقراص فلاش USB أو أجهزة USB أخرى. |
| 11 | مخرج L/R | منفذ إخراج الصوت التناظري لإخراج إزالة تضمين الصوت. |
| 12 | RS-232 | منفذ تسلسلي RS-232، يستخدم لتمرير أوامر RS-232 والتحكم في أوامر API. |
| 13 | تيار مستمر 24 فولت | منفذ إدخال مصدر طاقة تيار مستمر 24 فولت. ملاحظة: يدعم الموسع POC — إذا تم تشغيل TX أو RX بواسطة محول 24 فولت، فإن الوحدة الأخرى لا تتطلب مصدر طاقة منفصلاً. |
| 14 | مفتاح POC | استخدم المفتاح لتشغيل أو إيقاف وظيفة POC. |
تحديد دبابيس الأشعة تحت الحمراء (IR)
مسافة الإرسال 0-5 أمتار؛ عندما تكون الزاوية بين مستقبل الأشعة تحت الحمراء وجهاز التحكم عن بعد ± 90 درجة، تكون مسافة الإرسال 0-8 أمتار.
أوامر API يدعم المنتج التحكم في أوامر API عبر RS-232 (موصل فينيكس ذو 3 دبابيس) أو منفذ الخدمة (Micro USB). بروتوكول المنفذ التسلسلي: معدل الباود 115200، بتات البيانات: 8، بتات التوقف: 1، التكافؤ: لا يوجد. علامة النهاية: <CR><LF>.رمز الأمر وصف الوظيفةhelpاحصل على قائمة بجميع الأوامرر fw versionاحصل على إصدارات البرامج الثابتةrebootإعادة تشغيل الأجهزةresetإعادة تعيين إعدادات المصنعsr statusاحصل على حالة النظام (المدخل، الفيديو، الصوت، HDCP، مضيف USB، ارتباط HDBT، EDID)s tx input xحدد مدخل فيديو TX. x = USBC, HDMI, AVMUTE, OFFr tx inputاحصل على تحديدات منفذ إدخال TXs tx autoswitch xتعيين التبديل التلقائي لـ TX تشغيل/إيقاف. x = ON, OFFr tx autoswitchاحصل على حالة التبديل التلقائي لـ TXs tx autoswitch mode xتعيين وضع التبديل التلقائي لـ TX. x = 0 (اكتشاف 5V), 1 (اكتشاف الإشارة)r tx autoswitch modeاحصل على حالة وضع التبديل التلقائي لـ TXs rx downscale xتعيين وضع تقليص حجم RX. x = AUTO (تلقائي حسب الشاشة), ON (فرض 4K إلى 1080p), OFF (تجاوز)r rx downscaleاحصل على أوضاع تقليص حجم RXs tx audio mute xتعيين كتم صوت إلغاء تضمين الصوت لـ TX تشغيل/إيقاف. x = ON, OFFr tx audio muteاحصل على حالة كتم صوت إلغاء تضمين الصوت لـ TXs rx audio mute xتعيين كتم صوت إلغاء تضمين الصوت لـ RX تشغيل/إيقاف. x = ON, OFFr rx audio muteاحصل على حالة كتم صوت إلغاء تضمين الصوت لـ RXs edid x to yتعيين منفذ إدخال EDID. x = USBC, HDMI, ALL. y = 00–11 (انظر خيارات EDID: 00 مفتاح DIP, 01 1080p Stereo, 02 WUXGA, 03 1080p HD Audio, 04 4K60 4:2:0 Stereo, 05 4K60 Stereo, 06 4K30 Stereo, 07 4K60 HD Audio, 08 4K60 HDR LPCM 6CH, 09 نسخ من مخرج HDMI الخاص بـ RX, 10 معرف المستخدم 1, 11 معرف المستخدم 2)r edid xاحصل على منفذ إدخال EDID. x = USBC, HDMIr edid data xاحصل على بيانات منفذ إدخال EDID. x = USBC, HDMIs user edid x <y>تعيين EDID معرفة من قبل المستخدم. x = 1 أو 2, y = بيانات EDID 256 بايتr user edid xاحصل على EDID معرفة من قبل المستخدم. x = 1 أو 2
مثال على التطبيق
يوفر جهاز ST-NEHB100HCU3K 4K HDMI Extender امتدادًا موثوقًا لـ HDMI وUSB-C وUSB وRS-232 وIR والإيثرنت عبر تقنية HDBaseT 3.0. تم تصميم جهاز ST-NEHB100HCU3K 4K HDMI Extender لغرف الاجتماعات والفصول الدراسية والمكاتب الشركاتية واللافتات الرقمية ومراكز التحكم وتركيبات الصوت والصورة الاحترافية. بفضل فيديو 4K UHD ودعم HDR وإدارة EDID المتقدمة وتقنية الطاقة عبر الكابل (PoC)، يضمن جهاز ST-NEHB100HCU3K 4K HDMI Extender نقل إشارة مستقر لمسافات طويلة وأداءً موثوقًا به لتطبيقات الصوت والصورة التجارية.
