جهاز تمديد HDMI طراز ST-NEHB100HCEU3K هو جهاز تمديد احترافي 4K HDBaseT 3.0 USB-C يوسع إشارات HDMI وUSB-C وUSB وIR ثنائية الاتجاه وRS-232 وGigabit Ethernet غير المضغوطة لمسافة تصل إلى 100 متر عبر كابل CAT6A/7 واحد. يدعم الجهاز... فيديو بدقة 4K@60Hz Ultra HD، وعرض نطاق ترددي 18 جيجابت في الثانية، وHDR، وHDR10+، وDolby Vision، وHDCP 2.2، وتوسيع USB 2.0، وتقنية HDBaseT 3.0 المتقدمة لنقل إشارات AV موثوقة لمسافات طويلة. مصمم لغرف الاجتماعات والفصول الدراسية ومراكز التحكم واللافتات الرقمية وتركيبات AV الاحترافية، فهو يوفر أداءً مستقرًا واتصالاً مرنًا وجودة صوت وفيديو استثنائية.
يعد جهاز تمديد HDMI طراز ST-NEHB100HCEU3K مثاليًا لتوزيع AV الاحترافي وتمديد HDMI لمسافات طويلة.
ميزات جهاز تمديد HDMI طراز ST-NEHB100HCEU3K
يوفر جهاز تمديد HDMI طراز ST-NEHB100HCEU3K تقنية HDBaseT 3.0 المتقدمة لتطبيقات AV الاحترافية.
☆ متوافق مع HDCP 2.2 وDisplayPort 1.4a، وعرض نطاق ترددي للفيديو 18 جيجابت في الثانية
☆ مجموعة شرائح HDBaseT 3.0 VS3000 يضمن جهاز تمديد HDMI طراز ST-NEHB100HCEU3K نقل إشارة 4K موثوقًا به.
☆ يدعم دقة الفيديو حتى 4K2K@60Hz (YUV 4:4:4) كما هو محدد في HDMI 2.0b
☆ مسافة نقل إشارة 4K60/4K30/1080P تصل إلى 328 قدمًا/100 متر عبر كابل CAT6A/7 واحد (وضع HDBT القياسي)
☆ مسافة نقل إشارة 1080P 8 بت تصل إلى 492 قدمًا/150 مترًا عبر كابل CAT6A/7 واحد (وضع HDBT طويل المدى)
☆ يتميز TX بمدخل HDMI واحد، ومدخل USB-C واحد، ومخرج HDMI/HDBT واحد، ومضيف USB 3.2 واحد، و3 عملاء USB 3.2
☆ يتميز RX بمدخل HDBT واحد، ومخرج HDMI واحد، و4 عملاء USB 2.0
☆ تدعم مدخلات إشارة USB-C وHDMI وضع التبديل التلقائي أو اليدوي
☆ يدعم التبديل التلقائي اختيار HDMI 5V أو كشف الإشارة
☆ يدعم منفذ مضيف TX USB-C وضع DP-ALT لـ A/V وبيانات USB 3.2 وشبكة إيثرنت 1G وشحن الطاقة حتى 100 واط
☆ تمرير HDR وHDR10 وHDR10+ وDolby Vision LLM وHLG
☆ تقليص حجم 4K إلى 1080p على مخرج HDMI، بدون تحويل معدل الإطارات
☆ يدعم كل من TX وRX فك تشفير الصوت التناظري
☆ تمرير إشارة RS-232 والتحكم في واجهة برمجة التطبيقات (API)
☆ التحكم في تشغيل/إيقاف تشغيل الجهاز الخارجي بواسطة RS-232/CEC
☆ تمرير إشارة إيثرنت 1G وIR ثنائية الاتجاه
☆ إدارة EDID متقدمة
☆ يدعم PoC ثنائي الاتجاه بجهد 24 فولت مع مفتاح PoC (شحن USB-C فقط من مصدر طاقة TX)
☆ تصميم مدمج لسهولة ومرونة التثبيت
محتويات حزمة جهاز تمديد HDMI طراز ST-NEHB100HCEU3K
① 1x جهاز تمديد 4K HDMI/USB-C عبر HDBaseT 3.0 (جهاز إرسال)
② 1x جهاز تمديد 4K HDMI/USB-C عبر HDBaseT 3.0 (جهاز استقبال)
③ 2x موصل فينيكس 3 سنون-3.5 مم (ذكر)
④ 2x موصل فينيكس 5 سنون-3.5 مم (ذكر)
⑤ 4x أذن تركيب
⑥ 8x برغي آلة (KM3×6)
⑦ 1x كابل IR Blaster (1.5 متر)
⑧ 1x كابل IR Receiver (1.5 متر)
⑨ 1x مصدر طاقة مكتبي 24 فولت/7.5 أمبير
⑩ 1x دليل المستخدم
تتضمن حزمة جهاز تمديد HDMI طراز ST-NEHB100HCEU3K وحدتي الإرسال والاستقبال.
مواصفات جهاز تمديد HDMI طراز ST-NEHB100HCEU3K
يوفر جهاز تمديد HDMI طراز ST-NEHB100HCEU3K أداءً عاليًا لتمديد الفيديو وUSB والصوت والإيثرنت.
| التقنية | |
| توافق HDMI | HDMI 2.0b |
| توافق HDCP | HDCP 2.2 |
| توافق DP | DisplayPort 1.4a |
| عرض نطاق الفيديو | 18 جيجابت في الثانية |
| دقة الفيديو | حتى 4K2K@60Hz YUV 4:4:4 (يدعم النطاق الكامل بما في ذلك 480i/p، 576i/p، 720p، 1080i/p، 2160p حتى 4096×2160p60Hz) |
| مساحة الألوان | RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0 |
| عمق الألوان | 8/10/12 بت |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| تنسيقات الصوت | HDMI/USB-C/HDBT: LPCM 2/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby TrueHD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD صوت تناظري: LPCM 2CH (معدل أخذ العينات 32~192kHz) |
| معلمات الصوت | صوت متوازن بحد أقصى 8.2dBu (2Vrms) صوت غير متوازن بحد أقصى 2.2dBu (1Vrms) |
| مستوى الإخراج (حد أقصى) | 2Vrms متوازن / 1Vrms غير متوازن |
| مقاومة الخرج | 600 أوم متوازن / 300 أوم غير متوازن |
| استجابة التردد | 20 هرتز إلى 20 كيلو هرتز (-/+0.5 ديسيبل) |
| نسبة الإشارة إلى الضوضاء للصوت | >90dB@0dBu, 1kHzA-weighted |
| المدى الديناميكي | >90dB@0dBu, 1kHzA-weighted |
| التشويه التوافقي الكلي + الضوضاء للصوت | <0.01% عند +4dBu, 1KHz |
| تأخير إخراج الصوت | <1 مللي ثانية |
| مسافة الإرسال | وضع HDBT القياسي (4K60/4K30/1080P): 328 قدمًا/100 متر (CAT6A/7) وضع HDBT طويل المدى (1080P 8 بت): 492 قدمًا/150 مترًا (CAT6A/7) كابل HDMI/USB-C سلبي: 16.4 قدمًا/5 أمتار كابل USB 3.2 Gen 1 5Gbps سلبي: 5.9 قدمًا/1.8 متر |
| دعم USB | TX: USB 3.2 Gen 1 5Gbps، متوافق مع USB 2.0 480Mbps RX: USB 2.0 350Mbps |
| منافذ مضيف USB | TX: 1x USB-C 3.2 Gen 1 + 1x USB-B 3.2 Gen 1 / RX: لا يوجد |
| منافذ جهاز USB | TX: 1x USB-C 3.2 Gen 1 + 2x USB-A 3.2 Gen 1 / RX: 1x USB-C 2.0 + 3x USB-A 2.0 |
| مصدر طاقة USB | مضيف TX: منفذ USB-C واحد (شحن 100 واط) جهاز TX: منفذ USB-C واحد (1 أمبير) + منفذا USB-A (1.5 أمبير) جهاز RX: منفذ USB-C واحد (1 أمبير) + 3 منافذ USB-A (1 أمبير) |
| مستوى IR | 12Vp-p |
| حماية ESD | IEC 61000-4-2: ±8kV (تفريغ الفجوة الهوائية)، ±4kV (تفريغ الاتصال) |
| الاتصال | |
| مدخل جهاز الإرسال | 1x HDMI IN [النوع A، أنثى 19 سنًا] 1x USB-C IN [USB Type C، أنثى 24 سنًا] |
| مخرج جهاز الإرسال | 1x HDBaseT OUT [RJ45، مخرج HDBT مع 24V PoC] 1x HDMI OUT [النوع A، أنثى 19 سنًا] 1x AUDIO OUT [موصل فينيكس 5 سنون-3.5 مم] |
| التحكم في جهاز الإرسال | 1x LAN [RJ45، تمرير إيثرنت 1G] 1x RS-232 [موصل فينيكس 3 سنون-3.5 مم] 1x SERVICE [USB-C، USB 2.0 فقط، أنثى 12 سنًا] 1x USB HOST [USB Type B، أنثى 9 سنون] 1x USB DEVICE [USB 3.2 Type C، أنثى 24 سنًا] 2x USB DEVICES [USB 3.2 Type A، أنثى 9 سنون] 1x IR IN [مقبس صوت 3.5 مم، مستوى 12 فولت] 1x IR OUT [مقبس صوت 3.5 مم] |
| مدخل جهاز الاستقبال | 1x HDBaseT IN [RJ45، مدخل HDBT مع 24V PoC] |
| مخرج جهاز الاستقبال | 1x HDMI OUT [النوع A، أنثى 19 سنًا] 1x AUDIO OUT [موصل فينيكس 5 سنون-3.5 مم] |
| التحكم في جهاز الاستقبال | 1x LAN [RJ45، تمرير إيثرنت 1G] 1x RS-232 [موصل فينيكس 3 سنون-3.5 مم] 1x SERVICE [USB-C، USB 2.0 فقط، أنثى 12 سنًا] 1x USB DEVICE [USB 2.0 Type C، أنثى 12 سنًا] 3x USB DEVICES [USB 2.0 Type A، أنثى 4 سنون] 1x IR IN [مقبس صوت 3.5 مم، مستوى 12 فولت] 1x IR OUT [مقبس صوت 3.5 مم] |
| ميكانيكية | |
| الغلاف | غلاف معدني |
| اللون | أسود |
| الأبعاد | جهاز الإرسال/الاستقبال: 208 مم [العرض] × 122 مم [العمق] × 22 مم [الارتفاع] |
| الوزن | جهاز الإرسال: 687 جرام / جهاز الاستقبال: 636 جرام |
| مزود الطاقة | الإدخال: تيار متردد 100-240 فولت 50/60 هرتز، الإخراج: تيار مستمر 24 فولت/7.5 أمبير (معايير الولايات المتحدة/الاتحاد الأوروبي، معتمد من CE/FCC/UL) |
| استهلاك الطاقة (حد أقصى) | 173 واط (مصدر الطاقة من TX، شحن USB-C بقوة 100 واط، PoC إلى RX) 73 واط (مصدر الطاقة من TX أو RX، بدون شحن USB-C) |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| رطوبة التشغيل | 20% ~ 80% (رطوبة نسبية، غير متكثفة) |
| رطوبة التخزين | 10% ~ 90% (رطوبة نسبية، غير متكثفة) |
ضوابط ووظائف تشغيل جهاز تمديد HDMI طراز ST-NEHB100HCEU3K
يوفر جهاز تمديد HDMI طراز ST-NEHB100HCEU3K تشغيلًا بسيطًا وتثبيتًا مرنًا.

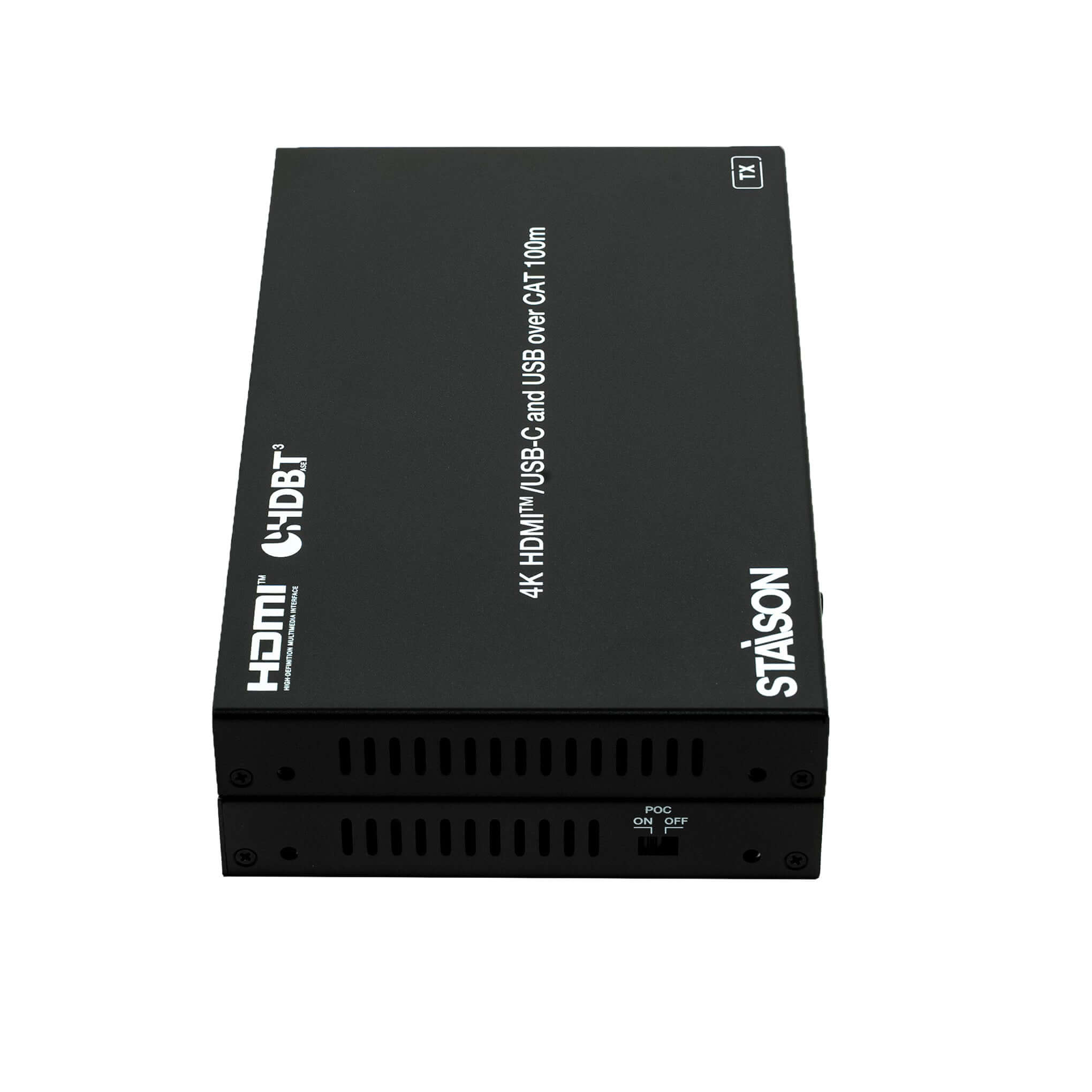

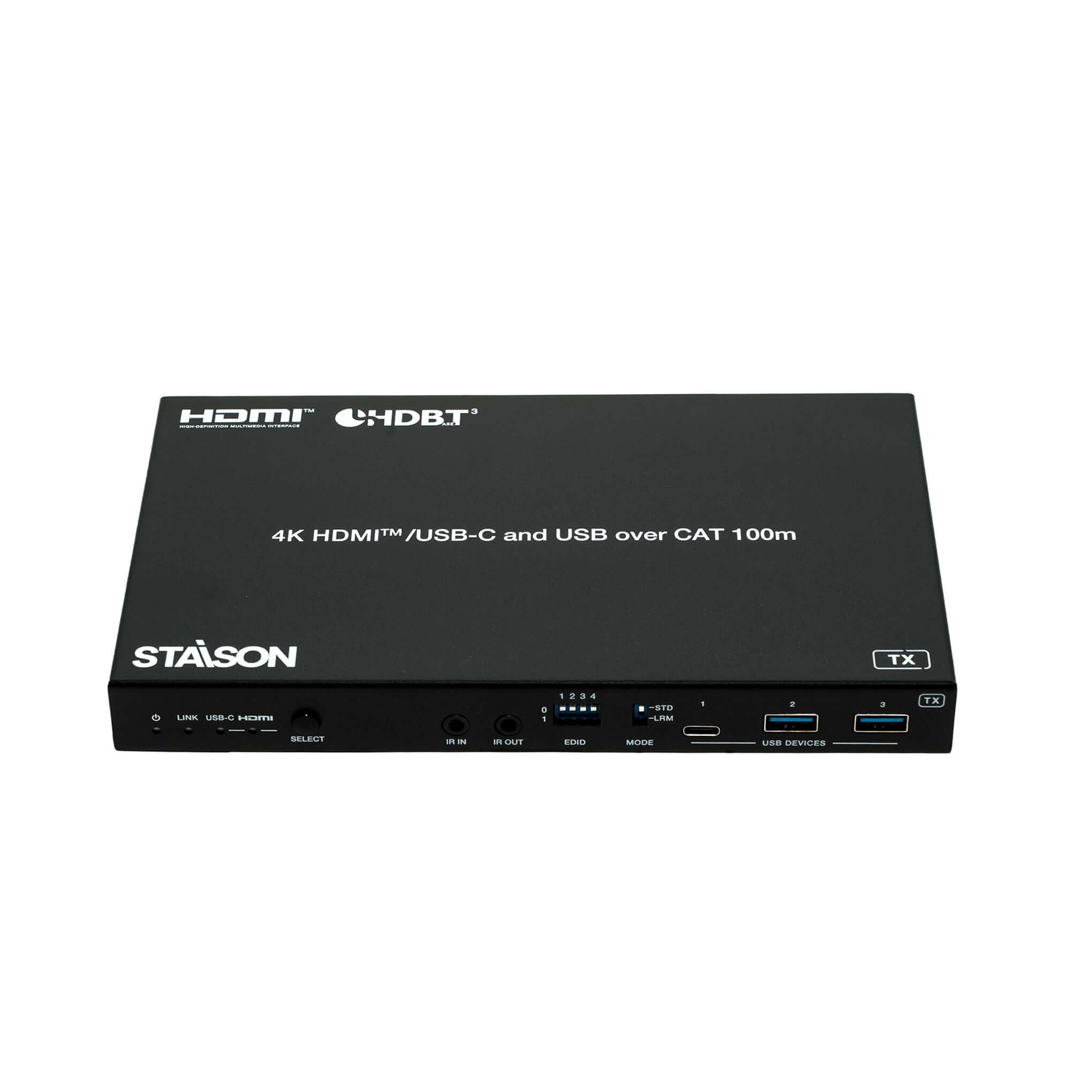

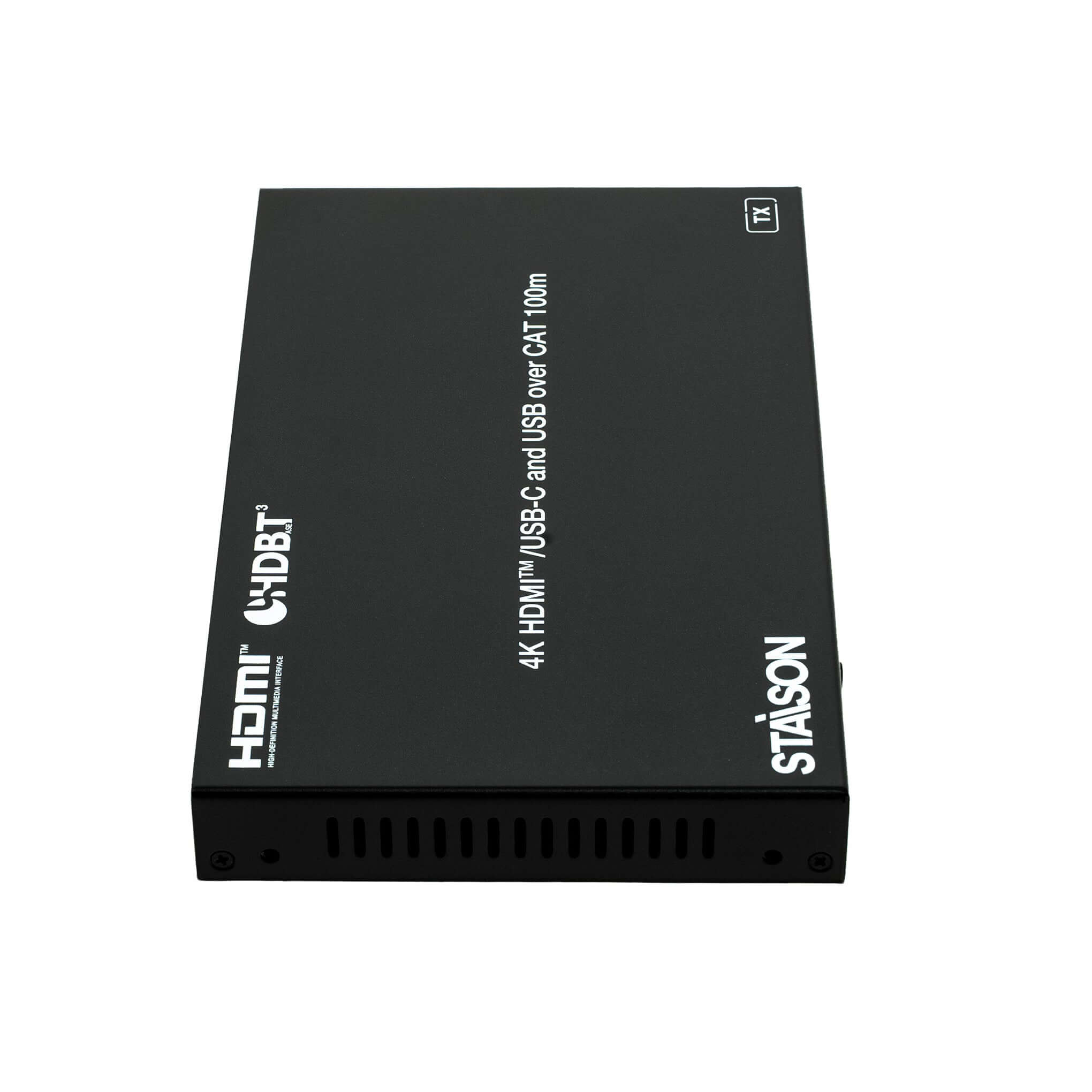

لوحة أمامية لجهاز تمديد HDMI طراز ST-NEHB100HCEU3K - جهاز الإرسال
| رقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | مؤشر LED للطاقة (أحمر) | يشير مؤشر LED الأحمر إلى أن جهاز الإرسال قيد التشغيل. |
| 2 | مؤشر LED للارتباط (أخضر) | إضاءة مستمرة: جهاز الإرسال والاستقبال في حالة اتصال جيدة. وميض الإضاءة: حالة اتصال سيئة. إضاءة مطفأة: غير متصل. |
| 3 | مؤشر LED لـ USB-C (أخضر) | عند تحديد منفذ USB-C IN كقناة إدخال إشارة الفيديو، سيضيء مؤشر USB-C LED. |
| 4 | مؤشر LED لـ HDMI (أخضر) | عند تحديد منفذ HDMI IN كقناة إدخال إشارة الفيديو، سيضيء مؤشر HDMI LED. |
| 5 | زر التحديد | اضغط على هذا الزر للتبديل بين إدخال إشارة HDMI وUSB-C. |
| 6 | مدخل IR | منفذ إدخال إشارة IR، متصل بكابل استقبال IR. |
| 7 | مخرج IR | منفذ إخراج إشارة IR، متصل بكابل IR Blaster. |
| 8 | مفتاح EDID DIP | يستخدم لإعداد EDID (انظر قائمة إعداد EDID أدناه). ملاحظة: تكون إعدادات EDID عبر أوامر API صالحة فقط عندما يتم ضبط مفتاح EDID DIP على 1111. |
| 9 | مفتاح الوضع | التبديل إلى "STD": وضع HDBT القياسي (إعداد المصنع الافتراضي) — يوسع 4K60/4K30/1080P حتى 100 متر عبر CAT6A/7. التبديل إلى "LRM": وضع HDBT طويل المدى — يوسع 1080P 8 بت حتى 150 مترًا عبر CAT6A/7. ملاحظة: في وضع طويل المدى، يمكن نقل أجهزة USB HID فقط (الماوس/لوحة المفاتيح)؛ أجهزة USB 2.0 غير مدعومة. |
| 10 | منافذ أجهزة USB (1-3) | ثلاثة منافذ لأجهزة USB 3.2 (اثنان USB-A وواحد USB-C) متصلة بالماوس أو لوحة المفاتيح أو محرك أقراص فلاش USB أو أجهزة USB أخرى. |

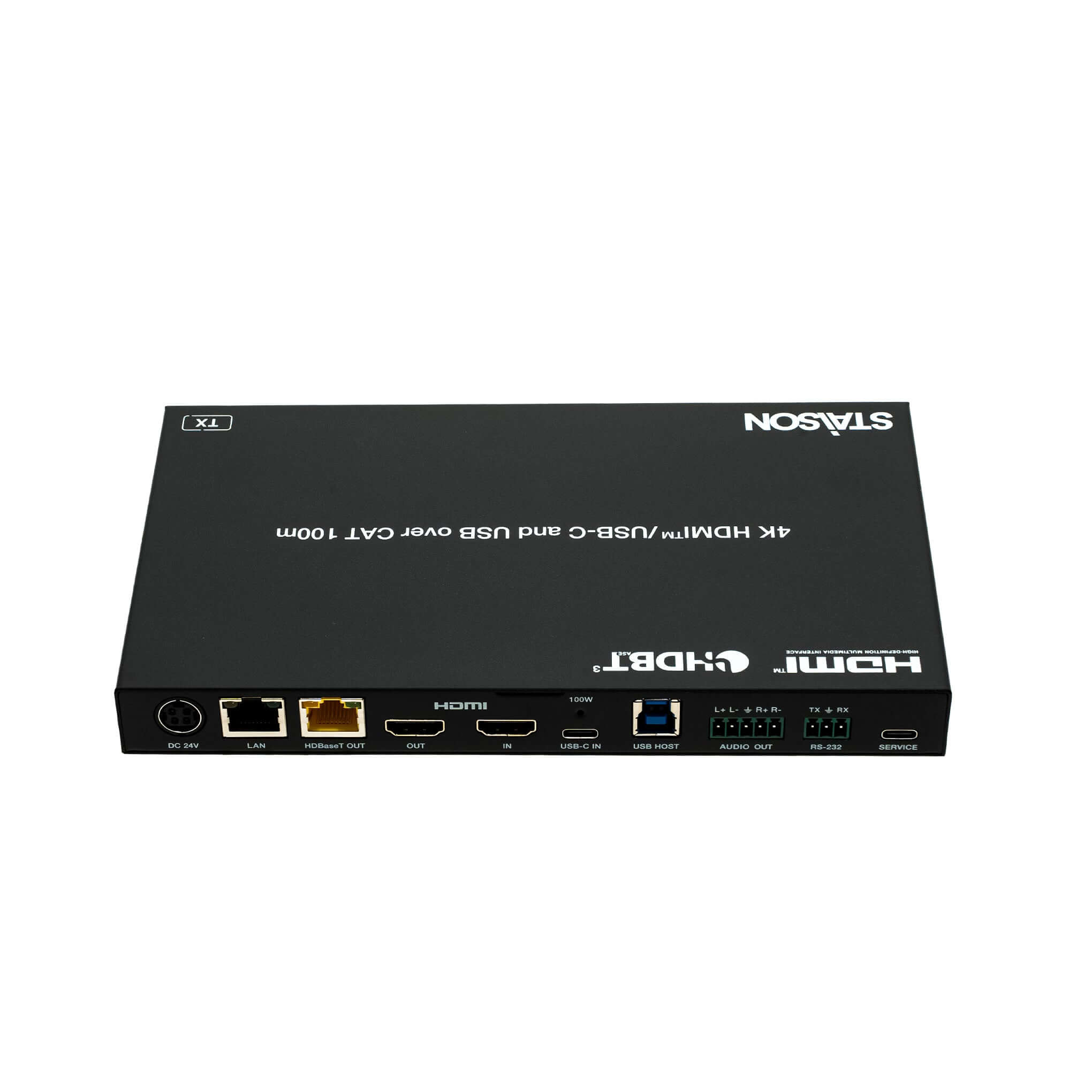

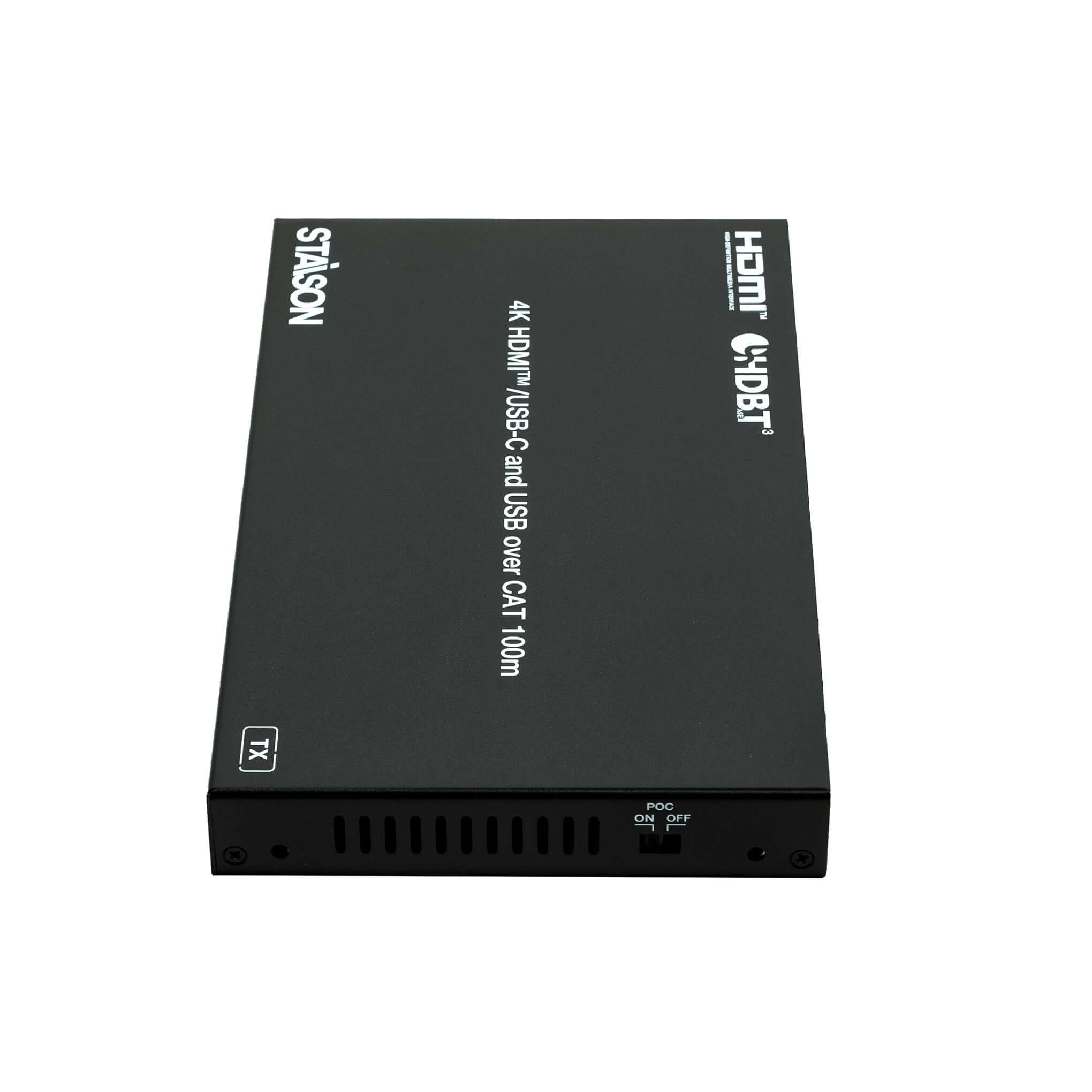

لوحة خلفية لجهاز تمديد HDMI طراز ST-NEHB100HCEU3K - جهاز الإرسال
| رقم | الاسم | وصف الوظيفة |
|---|---|---|
| 11 | تيار مستمر 24 فولت | منفذ إدخال مصدر طاقة تيار مستمر 24 فولت/7.5 أمبير. ملاحظة: يدعم جهاز التمديد PoC — إذا كان أحد TX أو RX يعمل بالطاقة من محول 24 فولت، فلا تتطلب الوحدة الأخرى مصدر طاقة منفصلًا. |
| 12 | LAN | منفذ تمرير إيثرنت 1G. يومض المؤشر الأصفر بسرعة 1000 ميجابت في الثانية؛ يومض المؤشر الأخضر بسرعة 100 ميجابت في الثانية. |
| 13 | مخرج HDBaseT | منفذ إخراج HDBaseT، متصل بمنفذ HDBaseT IN لجهاز الاستقبال بكابل CAT6A/7. يستخدم لتمرير إشارة HDMI والشبكة وUSB. |
| 14 | مخرج HDMI | منفذ إخراج حلقة إشارة HDMI، متصل بجهاز عرض HDMI. |
| 15 | مؤشر إشارة الارتباط (أخضر) | إضاءة مستمرة: جهاز الإرسال والاستقبال في حالة اتصال جيدة. وميض الإضاءة: حالة اتصال سيئة. إضاءة مطفأة: غير متصل. |
| 16 | مؤشر إشارة البيانات (أصفر) | إضاءة مستمرة: إشارة فيديو مع تشفير HDCP. وميض الإضاءة: إشارة فيديو بدون تشفير HDCP. إضاءة مطفأة: لا توجد إشارة فيديو. |
| 17 | مدخل HDMI | منفذ إدخال إشارة HDMI، متصل بجهاز مصدر HDMI. |
| 18 | مدخل USB-C | منفذ USB Type C بأربع وظائف: (1) إدخال إشارة فيديو USB-C. (2) منفذ مضيف USB-C لنقل إشارة USB 3.2 Gen 1 عند تحديد USB-C كمدخل. (3) شحن USB-C — يوفر شحن 100 واط فقط عندما يكون TX متصلاً بمصدر طاقة 24 فولت/7.5 أمبير. (4) منفذ وصول إيثرنت 1G. |
| 19 | مضيف USB | منفذ مضيف USB 3.2 Gen 1، متصل بالكمبيوتر. |
| 20 | مخرج صوت | منفذ إخراج صوت تناظري يدعم الصوت المتوازن (حد أقصى 2Vrms) والصوت غير المتوازن (حد أقصى 1Vrms). متوازن: L+, L–, GND, R+, R– غير متوازن: L+, GND, R+ |
| 21 | RS-232 | منفذ تسلسلي RS-232 لتمرير إشارة RS-232 والتحكم في أوامر API. |
| 22 | الخدمة | منفذ USB 2.0 Type C لترقية البرامج الثابتة والتحكم في أوامر API. |
| 23 | مفتاح POC | مفتاح تشغيل/إيقاف 24V PoC. تشغيل: تم تمكين PoC (إعداد المصنع الافتراضي). إيقاف: تم تعطيل PoC (يتطلب مصدر طاقة تيار مستمر 24 فولت محلي). |

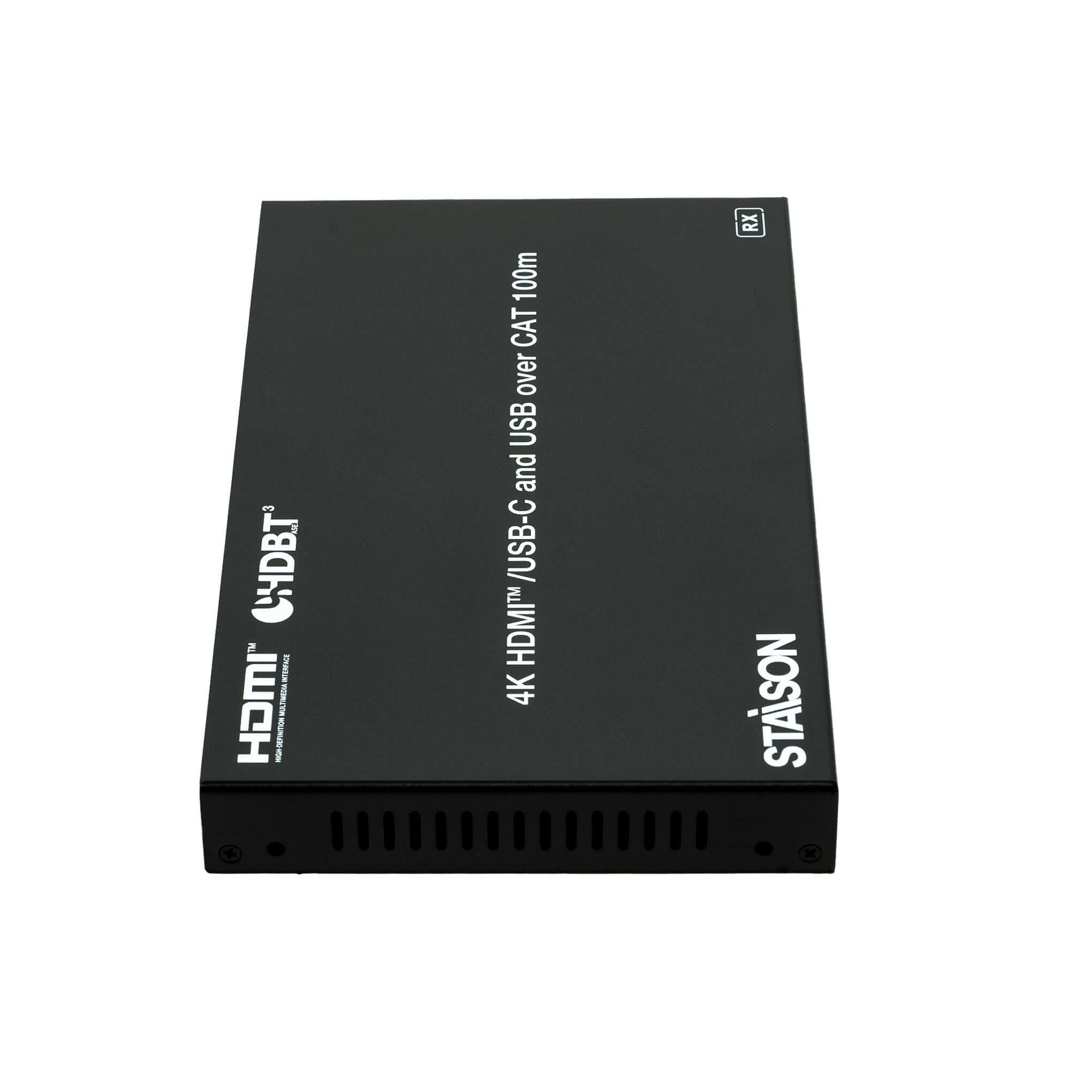

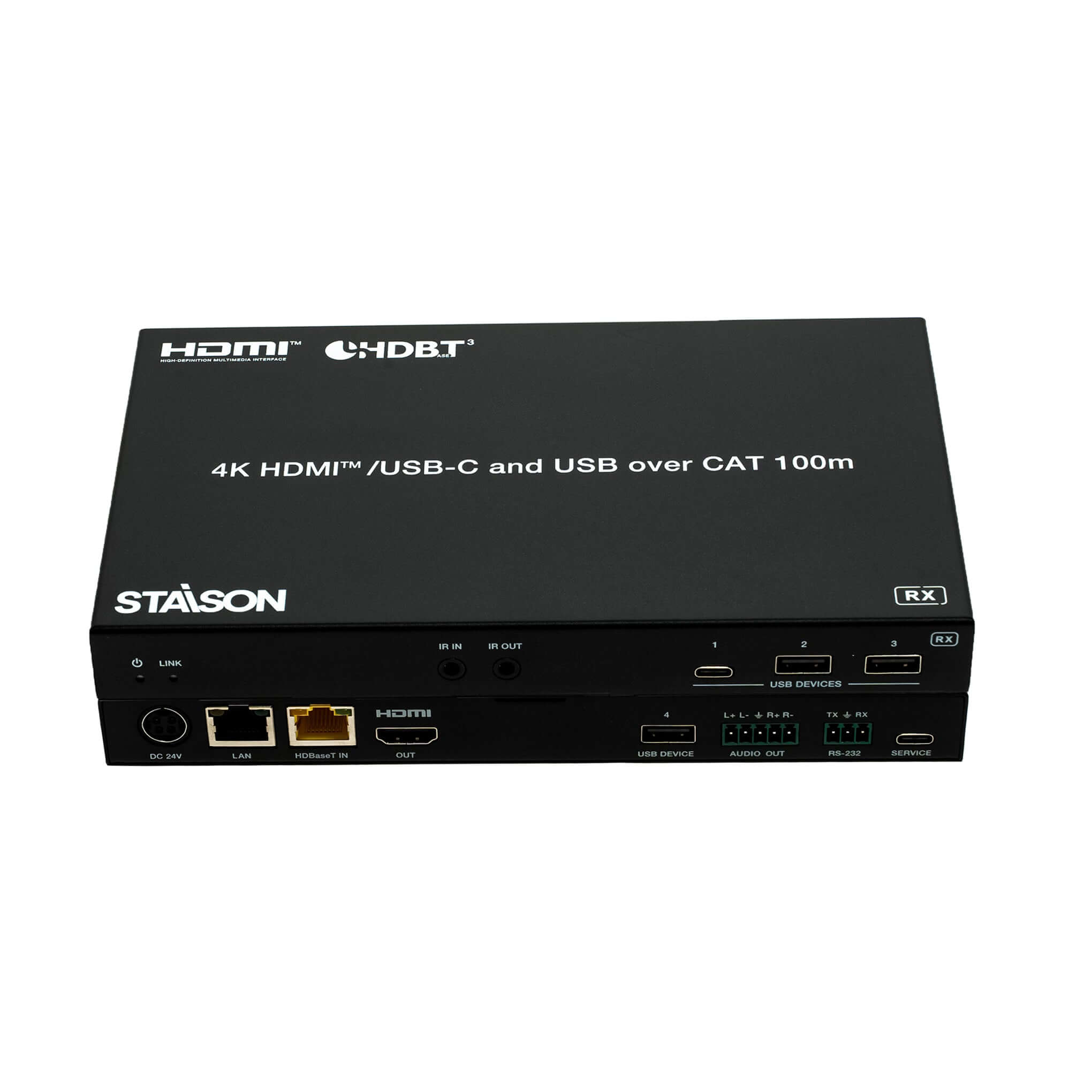

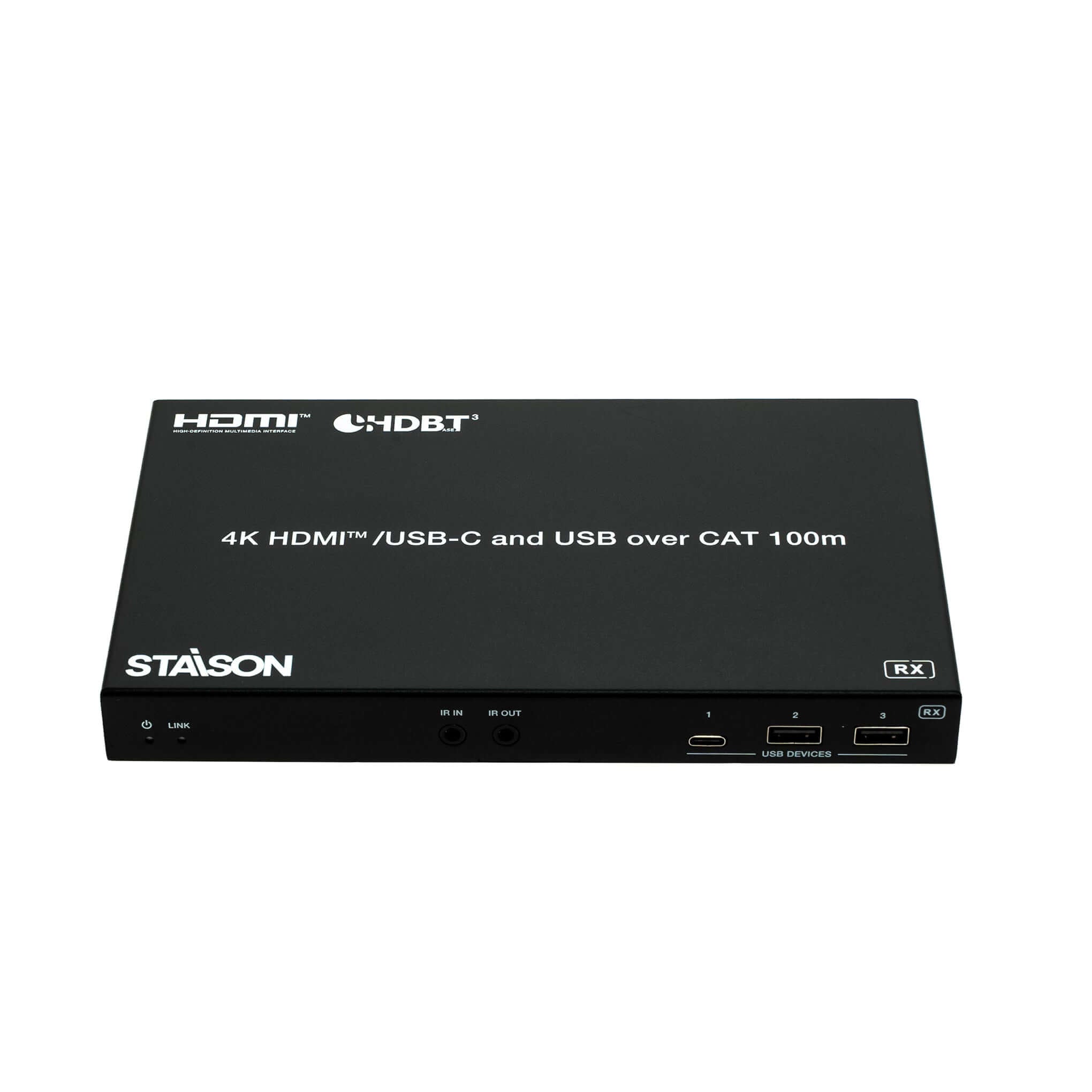

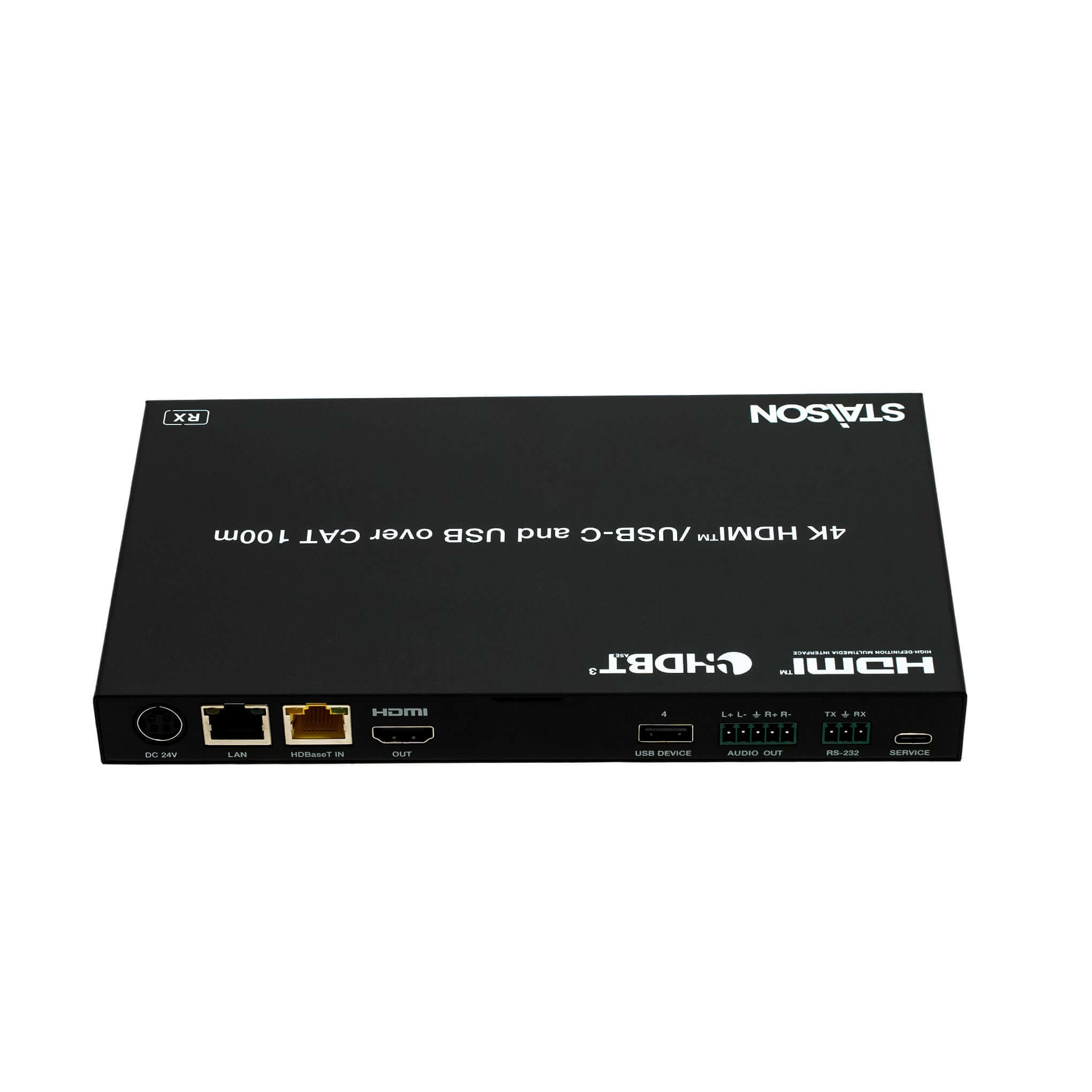

لوحة جهاز الاستقبال
| رقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | مؤشر LED للطاقة (أحمر) | يشير مؤشر LED الأحمر إلى أن جهاز الاستقبال قيد التشغيل. |
| 2 | مؤشر LED للارتباط (أخضر) | إضاءة مستمرة: جهاز الإرسال والاستقبال في حالة اتصال جيدة. وميض الإضاءة: حالة اتصال سيئة. إضاءة مطفأة: غير متصل. |
| 3 | مدخل IR | منفذ إدخال إشارة IR، متصل بكابل استقبال IR. |
| 4 | مخرج IR | منفذ إخراج إشارة IR، متصل بكابل IR Blaster. |
| 5 | مدخل HDBaseT | منفذ إدخال HDBaseT، متصل بمنفذ HDBaseT OUT لجهاز الإرسال بكابل CAT6A/7. يستخدم لتمرير إشارة HDMI والشبكة وUSB. |
| 6 | تيار مستمر 24 فولت | منفذ إدخال مصدر طاقة تيار مستمر 24 فولت/7.5 أمبير. ملاحظة: يدعم جهاز التمديد PoC — إذا كان أحد TX أو RX يعمل بالطاقة من محول 24 فولت، فلا تتطلب الوحدة الأخرى مصدر طاقة منفصلًا. |
| 7 | LAN | منفذ تمرير إيثرنت 1G. يومض المؤشر الأصفر بسرعة 1000 ميجابت في الثانية؛ يومض المؤشر الأخضر بسرعة 100 ميجابت في الثانية. |
| 8 | مخرج HDMI | منفذ إخراج إشارة HDMI، متصل بجهاز عرض HDMI مثل التلفزيون أو الشاشة. |
| 9 | مؤشر إشارة البيانات (أصفر) | إضاءة مستمرة: إشارة فيديو مع تشفير HDCP. وميض الإضاءة: إشارة فيديو بدون تشفير HDCP. إضاءة مطفأة: لا توجد إشارة فيديو. |
| 10 | مؤشر إشارة الارتباط (أخضر) | إضاءة مستمرة: حالة اتصال جيدة. وميض الإضاءة: حالة اتصال سيئة. إضاءة مطفأة: غير متصل. |
| 11 | منافذ أجهزة USB | ثلاثة منافذ لأجهزة USB 2.0 (اثنان USB-A وواحد USB-C) بالإضافة إلى منفذ جهاز USB إضافي متصل بالماوس أو لوحة المفاتيح أو محرك أقراص فلاش USB أو أجهزة USB أخرى. |
| 12 | مخرج صوت | منفذ إخراج صوت تناظري يدعم الصوت المتوازن (حد أقصى 2Vrms) والصوت غير المتوازن (حد أقصى 1Vrms). متوازن: L+, L–, GND, R+, R– غير متوازن: L+, GND, R+ |
| 13 | مخرج HDMI | منفذ إخراج إشارة HDMI، متصل بجهاز عرض HDMI. |
| 14 | RS-232 | منفذ تسلسلي RS-232 لتمرير إشارة RS-232 والتحكم في أوامر API. |
| 15 | الخدمة | منفذ USB 2.0 Type C لترقية البرامج الثابتة والتحكم في أوامر API. |
| 16 | مفتاح POC | مفتاح تشغيل/إيقاف 24V PoC. تشغيل: تم تمكين PoC (إعداد المصنع الافتراضي). إيقاف: تم تعطيل PoC (يتطلب مصدر طاقة تيار مستمر 24 فولت محلي). |
قائمة إعداد EDID لجهاز تمديد HDMI طراز ST-NEHB100HCEU3K
يدعم جهاز تمديد HDMI طراز ST-NEHB100HCEU3K إدارة EDID المتقدمة لتحقيق أفضل توافق مع الشاشات.
| مفتاح EDID DIP (4 بت) | وصف EDID |
|---|---|
| 0000 | EDID تلقائي (افتراضي) |
| 0001 | HDMI 1080p@60Hz، صوت 2 قناة PCM |
| 0010 | HDMI 4K@30Hz 4:4:4، 8 بت، صوت 2 قناة PCM |
| 0011 | HDMI 4K@60Hz 4:4:4، 8 بت، صوت 2 قناة PCM |
| 0100 | HDMI 1080p@60Hz، صوت 5.1 قناة DTS/DOLBY |
| 0101 | HDMI 1080p@60Hz، صوت 7.1 قناة DTS/DOLBY/HD |
| 0110 | HDMI 4K@60Hz 4:4:4، 8 بت، صوت 5.1 قناة DTS/DOLBY |
| 0111 | HDMI 4K@60Hz 4:4:4، 8 بت، صوت 7.1 قناة DTS/DOLBY/HD |
| 1000 | HDMI 1920×1200@60Hz، صوت 2 قناة PCM |
| 1001 | DVI 1920×1080@60Hz، لا يوجد صوت |
| 1010 | DVI 1920×1200@60Hz، لا يوجد صوت |
أوامر API لموسّع HDMI ST-NEHB100HCEU3K
يدعم موسّع HDMI ST-NEHB100HCEU3K التحكم الشامل بواجهة برمجة التطبيقات (API) من خلال منافذ خدمة RS-232 وUSB-C.
يدعم المنتج أوامر API عبر RS-232 (موصل فينيكس ثلاثي المسامير) أو منفذ SERVICE (كابل USB-C). منفذ SERVICE (USB-C RS-232 افتراضي): معدل الباود 115200 ثابت، بتات البيانات: 8، بتات التوقف: 1، التكافؤ: لا شيء. منفذ فينيكس RS-232: معدل الباود 2400-115200 (قابل للتكوين)، بتات البيانات: 8، بتات التوقف: 1، التكافؤ: لا شيء.
| رمز الأمر | وصف الوظيفة |
|---|---|
| ? / help | احصل على قائمة بجميع الأوامر |
| get fw version | احصل على إصدار البرنامج الثابت |
| set reboot | إعادة تشغيل الجهاز |
| set reset | إعادة الضبط إلى إعدادات المصنع الافتراضية |
| get status | احصل على حالة النظام الكاملة (الإدخال، الفيديو، الصوت، HDCP، USB، رابط HDBT، EDID، التشغيل التلقائي للشاشة) |
| set tx key on/off | تفعيل أو تعطيل أزرار اللوحة الأمامية للمرسل TX |
| get tx key | الحصول على حالة تشغيل/إيقاف تشغيل مفتاح اللوحة الأمامية للمرسل TX |
| set tx UsbcAccessNetwork on/off | تعيين تشغيل/إيقاف تشغيل الوصول إلى الشبكة لمنفذ إدخال USB-C للمرسل TX |
| get tx UsbcAccessNetwork | الحصول على حالة الوصول إلى الشبكة لمنفذ إدخال USB-C للمرسل TX |
| set tx source x | تعيين مصدر إدخال المرسل TX. x=0 (إيقاف)، x=1 (USB-C)، x=2 (HDMI)، x=3 (AVMUTE)، x=4 (نمط داخلي) |
| get tx source | الحصول على مصدر إدخال المرسل TX |
| set tx pattern x y | تعيين دقة مولد الإشارة الداخلي للمرسل TX (x=1–6: 4K60/4K50/4K25/4K24/1080P60/480P60) والنمط (y=1–12: أسود/لوحة شطرنج/شريط/أحمر/أخضر/أزرق/أبيض/تدرج/تدرج أحمر/تدرج أخضر/تدرج أزرق/PRBS) |
| get tx pattern | الحصول على دقة ونمط إخراج مولد النمط الداخلي للمرسل TX |
| set tx input x hdcp y | تعيين مدخل المرسل TX (x=0 الكل، 1 USB-C، 2 HDMI) HDCP إلى y=0 (إيقاف)، y=1 (HDCP 1.4)، y=2 (HDCP 2.2) |
| get tx input x hdcp | الحصول على حالة HDCP لمدخل المرسل TX. x=0 (الكل)، 1 (USB-C)، 2 (HDMI) |
| set tx output x hdcp y | تعيين وضع HDCP لمخرج المرسل TX (x=0 الكل، 1 HDBT، 2 HDMI). y=0 (إدارة الإشارة)، y=1 (تلقائي/متابعة المستقبِل)، y=2 (فرض 1.4)، y=3 (فرض 2.2) |
| get tx output x hdcp | الحصول على وضع HDCP لمخرج المرسل TX. x=0 (الكل)، 1 (HDBT)، 2 (HDMI) |
| set tx usb x | تعيين مصدر USB للمرسل TX. x=0 (متابعة الفيديو)، x=1 (مضيف USB-C)، x=2 (مضيف USB-B) |
| get tx usb | الحصول على مصدر USB للمرسل TX |
| get tx usbh5v x | الحصول على حالة 5V لمضيف USB للمرسل TX. x=0 (الكل)، 1 (USB-C)، 2 (USB-B) |
| set tx usbd5v x to y | تعيين مخرج جهاز USB للمرسل TX (x=0–3) 5V إلى y=0 (تعطيل)، y=1 (متابعة المضيف)، y=2 (فرض التشغيل دائمًا) |
| get tx usbd5v x | الحصول على حالة 5V لمخرج جهاز USB للمرسل TX. x=0–3 |
