Description
جهاز الإرسال والاستقبال ST-NEB100AT SDVoE هو جهاز إرسال واستقبال احترافي للصوت والفيديو عبر بروتوكول الإنترنت متوافق مع SDVoE، مزود بصندوق نحاسي/بصري مدمج، ومصمم لتوصيل فيديو غير مضغوط بدقة 4K@60Hz 4:4:4، وبزمن انتقال صفري للإطار، وتوزيع إشارة عالي الأداء عبر شبكات نحاسية أو بصرية قياسية بسرعة 10 جيجابت. يدعم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE أوضاع التشفير وفك التشفير في جهاز واحد، و HDMI 2.0b، و HDCP 2.2، و HDR10، و Dolby Vision، و USB KVM، و RS-232، و IR، و CEC، وشاشة الفيديو، والعرض المتعدد، والتبديل السلس. صُمم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE لغرف المؤتمرات، ومراكز القيادة، واستوديوهات البث، واللافتات الرقمية، والتعليم، وغرف التحكم، وتركيبات الصوت والفيديو التجارية، ويوفر أداءً موثوقًا للصوت والفيديو عبر بروتوكول الإنترنت مع نشر مرن وتكامل بسيط للنظام. يدعم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE أيضًا التدفق الثانوي H.264/H.265، واتصال نحاسي 10G وألياف SFP+، و PoE، والتحكم بواجهة المستخدم الرسومية عبر الويب، وإدارة متقدمة للصوت والفيديو للتركيبات الاحترافية.
يوفر جهاز الإرسال والاستقبال ST-NEB100AT SDVoE أداءً على مستوى الشركات للصوت والفيديو عبر بروتوكول الإنترنت مع زمن انتقال صفري للإطار، ونقل فيديو 4K60 غير مضغوط، ووظائف تشفير/فك تشفير مرنة. صُمم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE لتركيبات الصوت والفيديو الاحترافية التي تتطلب تمديد إشارة موثوقًا به، ومعالجة شاشات الفيديو، والعرض المتعدد، و USB KVM، و RS-232، وتحكم بالأشعة تحت الحمراء، وتبديلًا سلسًا. تم تصميم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE بتقنية SDVoE المتقدمة، مما يضمن التشغيل المستقر عبر غرف المؤتمرات ومراكز القيادة والتعليم والبث واللافتات الرقمية وبيئات الصوت والفيديو التجارية. يعتمد مدمجو الأنظمة على جهاز الإرسال والاستقبال ST-NEB100AT SDVoE لأدائه الموثوق، ونشره المرن، وتوزيع الصوت والفيديو الاحترافي عبر شبكات نحاسية وألياف بصرية 10G.
صُمم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE لتطبيقات الصوت والفيديو الاحترافية عبر بروتوكول الإنترنت التي تتطلب زمن انتقال صفري للإطار، وفيديو 4K60 غير مضغوط، وأداء شبكة 10G موثوقًا. يدعم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE تشغيلًا مرنًا للمشفر والمفكك، وشاشة الفيديو، والعرض المتعدد، و USB KVM، و HDR، و Dolby Vision، و RS-232، و IR، والتبديل السلس. صُمم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE لتركيبات الصوت والفيديو للمؤسسات، ويوفر توزيعًا موثوقًا للإشارة عبر شبكات النحاس والألياف. يختار مدمجو الأنظمة جهاز الإرسال والاستقبال ST-NEB100AT SDVoE لغرف المؤتمرات ومراكز القيادة والتعليم والبث واللافتات الرقمية. بفضل تقنية SDVoE المتقدمة، يوفر جهاز الإرسال والاستقبال ST-NEB100AT SDVoE جودة صورة استثنائية، ونشرًا مرنًا، وأداءً احترافيًا للصوت والفيديو. يدعم جهاز الإرسال والاستقبال ST-NEB100AT SDVoE أيضًا PoE، والتحكم بواجهة المستخدم الرسومية عبر الويب، والتدفق الثانوي H.264/H.265، وإدارة مركزية للصوت والفيديو.
الميزات
☆ متوافق مع HDMI 2.0b و HDCP 2.2، عرض نطاق فيديو 18 جيجابت في الثانية، حتى 4K@60Hz 4:4:4
☆ جهاز إرسال واستقبال مرن - يمكن اختيار وضع التشفير أو فك التشفير عبر زر اللوحة الأمامية أو واجهة برمجة التطبيقات (API)
☆ منافذ نحاسية (10G BASE-T) وألياف بصرية (SFP+) في صندوق واحد مع اكتشاف تلقائي للمنفذ (أولوية قابلة للتكوين)
☆ يدعم المشفر مخرج HDMI Loop Out؛ ويدعم مخرج HDMI في المفكك قياس الفيديو
☆ يدعم HDR10، Dolby Vision، HLG، و 3D
☆ LPCM 2/5.1/7.1، Dolby Digital، Dolby Digital+، Dolby TrueHD، Dolby Atmos، DTS 5.1، DTS-HD Master Audio، DTS:X
☆ وضع تشغيل بزمن انتقال صفري
☆ تمديد الإشارة، والتبديل السلس، ومصفوفة IP، وشاشات الفيديو حتى 9×9، والعرض المتعدد حتى 25 نافذة
☆ توجيه صوت تناظري ثنائي الاتجاه مرن بين المشفر والمفكك
☆ تدفق ثانوي مدمج H.264/H.265 (SS) للمعاينة على الأجهزة المحمولة
☆ وضع علامات VLAN للتدفق الثانوي وتكوين المعلمات
☆ تمرير إشارة تحكم IR و RS-232 ثنائية الاتجاه
☆ دعم USB 2.0 KVM والتحكم في توجيه CEC
☆ التحكم عبر IR، و RS-232، و TCP/IP، وواجهة المستخدم الرسومية عبر الويب
☆ يدعم PoE القياسي (جهاز IEEE 802.3at PD)
☆ يعمل مع مفتاح شبكة مدار 10G وصندوق تحكم IP ST-NCTL100D
محتويات العبوة
① 1x جهاز إرسال واستقبال SDVoE (صندوق نحاسي/ألياف مدمج)
② 1x كابل مستقبل IR 12 فولت (1.5 متر)
③ 1x كابل IR Blaster (1.5 متر)
④ 1x موصل فينيكس 4 سنون-3.81 ملم
⑤ 1x محول طاقة قفل 12 فولت/2.5 أمبير
⑥ 2x أذني تثبيت
⑦ 4x براغي آلة (KM3×6)
⑧ 1x دليل المستخدم
ملاحظة: توجد ثلاثة ملصقات لعنوان MAC على الجزء الخلفي من المنتج. MAC 1 = عنوان MAC لـ SDVoE · MAC 2 = عنوان MAC لـ USB 2.0 · MAC 3 = عنوان MAC لوحدة التدفق الثانوي (SS).
المواصفات
| التقنية | |
| توافق HDMI | HDMI 2.0b |
| توافق HDCP | HDCP 2.2 |
| نطاق الفيديو | 18 جيجابت في الثانية |
| دقة الفيديو | حتى 4K@60Hz 4:4:4 |
| مساحة الألوان | RGB, YCbCr 4:4:4 / 4:2:2 / 4:2:0 |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| صوت HDMI | LPCM, Dolby Digital/Plus/EX, Dolby TrueHD, Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD, DTS:X |
| صوت تناظري | صوت ستريو تناظري أيمن وأيسر (مقبس 3.5 ملم) |
| حماية من التفريغ الكهروستاتيكي | ±8 كيلو فولت (تفريغ الفجوة الهوائية)، ±4 كيلو فولت (تفريغ التلامس) |
| الشبكة | |
| نطاق شبكة الفيديو | 10G |
| مسافة الإرسال النحاسي | 100 متر (CAT6A/CAT7) / 70 متر (CAT6) |
| طول كابل HDMI | 4K60: 5m / 16ft | 4K30: 10m / 32ft | 1080p60: 15m / 50ft |
| منافذ الإدخال | |
| HDMI IN | 1x [HDMI نوع A، أنثى 19 سنًا] |
| USB HOST | 1x USB 2.0 [نوع B، أنثى 4 سنون] |
| IR IN | 1x [مقبس 3.5 ملم] |
| AUDIO IN | 1x [مقبس 3.5 ملم] |
| RS-232 | 1x [موصل فينيكس 4 سنون-3.81 ملم] |
| منافذ الإخراج | |
| HDMI OUT | 1x [HDMI نوع A، أنثى 19 سنًا] |
| AUDIO OUT | 1x [مقبس 3.5 ملم] |
| IR OUT | 1x [مقبس 3.5 ملم] |
| USB DEVICES | 2x USB 2.0 [نوع A، أنثى 4 سنون] |
| منافذ الشبكة | |
| 10G BASE-T | 1x [مقبس RJ45] |
| SFP+ | 1x [فتحة ألياف، 10G] |
| 1G LAN | 1x [مقبس RJ45] |
| الميكانيكية | |
| الغلاف | غلاف معدني - أسود |
| الأبعاد | 204 ملم [العرض] × 134 ملم [العمق] × 21.5 ملم [الارتفاع] |
| الوزن | 693 جرام |
| مزود الطاقة | الإدخال: تيار متردد 100-240 فولت 50/60 هرتز؛ الإخراج: تيار مستمر 12 فولت/2.5 أمبير (معتمد من CE/FCC/UL) يدعم أيضًا IEEE 802.3at PoE (جهاز PD) |
| استهلاك الطاقة (الحد الأقصى) | ≈13.5 واط |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| رطوبة التشغيل | 20%~90% (الرطوبة النسبية، غير متكثفة) |
ضوابط التشغيل والوظائف

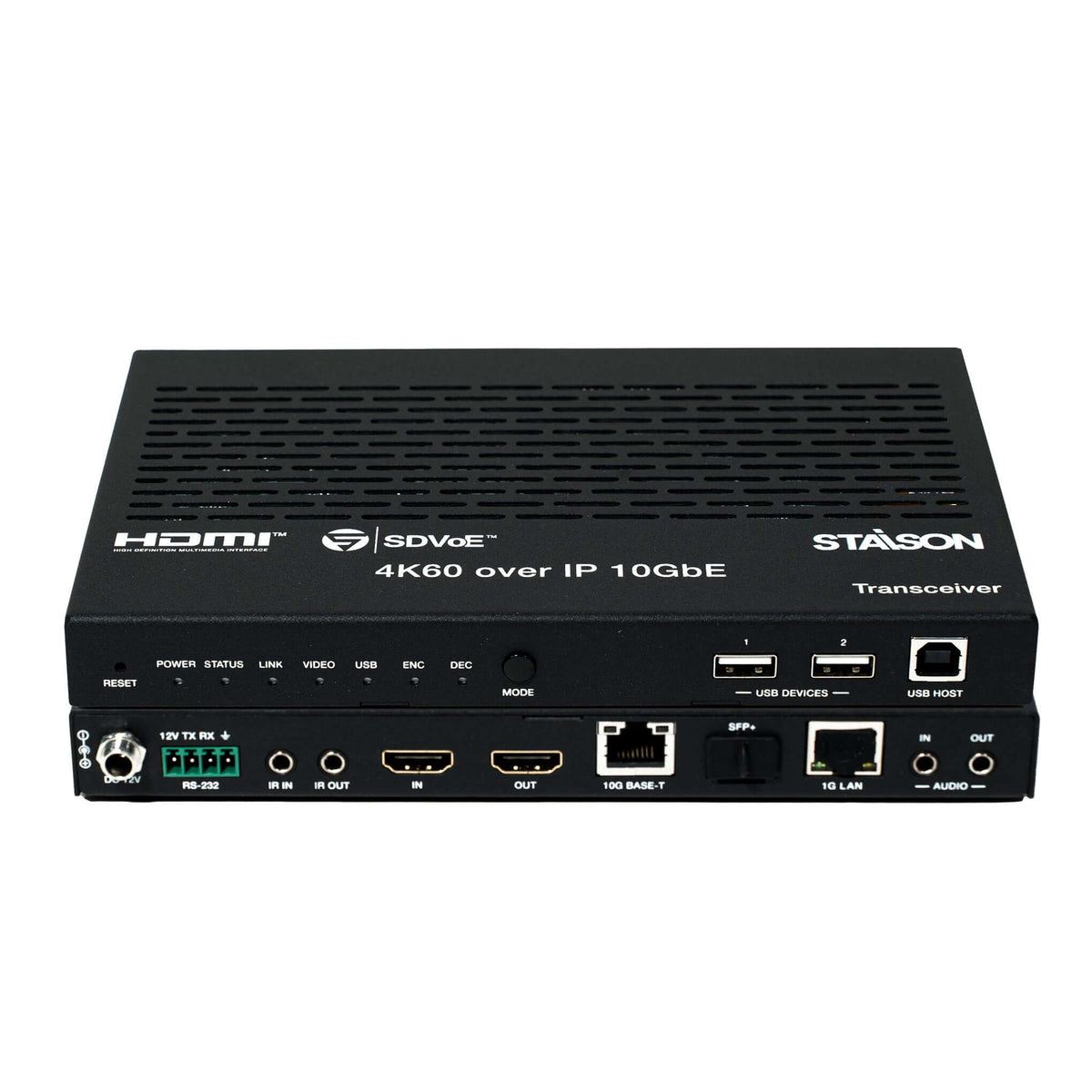

اللوحة الأمامية
| رقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | زر إعادة الضبط | اضغط مع الاستمرار لمدة 5 ثوانٍ أثناء التشغيل لاستعادة إعدادات المصنع الافتراضية. |
| 2 | مؤشر LED للطاقة (أحمر) | مضيء عند تشغيل الوحدة. مطفأ عند إيقاف التشغيل. |
| 3 | مؤشر LED للحالة (أخضر) | مضيء: النظام يعمل بشكل طبيعي. يومض أو مطفأ: مشكلة في البرامج الثابتة أو خطأ في الأجهزة. |
| 4 | مؤشر LED للرابط (أخضر) | مضيء: منفذ الشبكة 10G متصل. مطفأ: منفذ الشبكة 10G غير متصل. |
| 5 | مؤشر LED للفيديو (أخضر) | وضع ENC: مضيئ = تم اكتشاف إدخال فيديو على HDMI IN. وضع DEC: مضيئ = HDMI OUT لديه خرج فيديو نشط. |
| 6 | مؤشر LED لـ USB (أخضر) | يومض: أجهزة USB متصلة مع نقل بيانات نشط. مطفأ: لا توجد أجهزة USB متصلة. |
| 7 | مؤشر LED لـ ENC (أخضر) | مضيئ دائمًا عندما يكون الجهاز في وضع المشفر (Encoder). عند بدء التشغيل، يومض ~15 ثانية ثم يبقى مضيئًا. بعد تبديل الوضع، يومض ~30 ثانية ثم يبقى مضيئًا. |
| 8 | مؤشر LED لـ DEC (أخضر) | مضيئ دائمًا عندما يكون الجهاز في وضع المفكك (Decoder). نفس سلوك بدء التشغيل/التبديل مثل مؤشر LED لـ ENC. يومض أيضًا في وضع SHOW ME (يتم تنشيطه عبر صندوق التحكم) لتحديد الجهاز الفعلي. |
| 9 | زر MODE | اضغط مع الاستمرار لمدة 5 ثوانٍ للتبديل بين وضع ENC و DEC. يومض مؤشر LED المقابل ~30 ثانية ثم يبقى مضيئًا لتأكيد تبديل الوضع. |
| 10 | منافذ أجهزة USB | منفذا USB 2.0 من نوع A. قم بتوصيل الماوس أو لوحة المفاتيح أو وحدة تخزين USB عندما يكون المنتج في وضع DEC. |
| 11 | منفذ مضيف USB | منفذ USB 2.0 من نوع B. قم بالاتصال بالكمبيوتر عندما يكون المنتج في وضع ENC. |

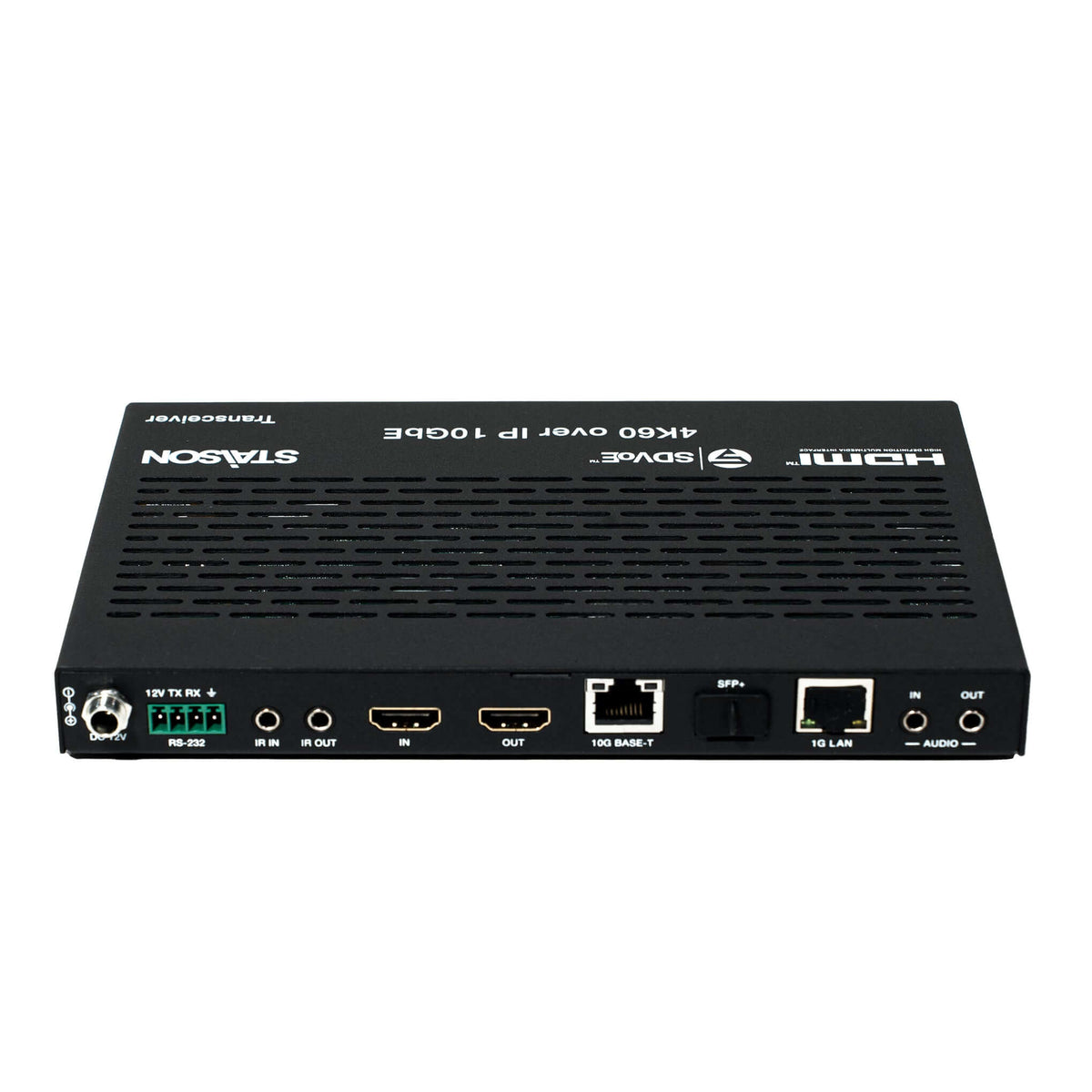

اللوحة الخلفية
| رقم | الاسم | وصف الوظيفة |
|---|---|---|
| 1 | منفذ DC 12 فولت | منفذ إدخال طاقة قفل DC 12 فولت/2.5 أمبير. |
| 2 | منفذ RS-232 | قم بالاتصال بجهاز الكمبيوتر أو نظام التحكم عبر موصل فينيكس ذي الـ 4 دبابيس 3.81 ملم لتمرير إشارة RS-232. تعيين الدبوس: 12 فولت · TX · RX. يزود دبوس 12 فولت الطاقة للجهاز الطرفي. |
| 3 | منفذ IR IN | منفذ إدخال إشارة IR. قم بتوصيل كابل مستقبل IR 12 فولت المرفق. الدبوس 1: إشارة IR، الدبوس 2: أرضي، الدبوس 3: طاقة 12 فولت. |
| 4 | منفذ IR OUT | منفذ إخراج إشارة IR. قم بتوصيل كابل IR Blaster المرفق. الدبوس 1: +، الدبوس 2: −. |
| 5 | منفذ HDMI IN | منفذ إدخال إشارة HDMI - يستخدم في وضع ENC. قم بالاتصال بجهاز مصدر HDMI (DVD، جهاز استقبال) بكابل HDMI. |
| 6 | منفذ HDMI OUT | وضع ENC: إخراج دوراني لإشارة HDMI IN إلى شاشة عرض محلية. وضع DEC: يخرج تيار فيديو المشفر البعيد إلى شاشة عرض متصلة. |
| 7 | منفذ 10G BASE-T | منفذ شبكة نحاسي 10G (RJ45). قم بالاتصال بمفتاح 10G لنقل الفيديو. يدعم 100 متر (CAT6A/CAT7) أو 70 متر (CAT6). |
| 8 | منفذ SFP+ | منفذ بصري 10G. قم بالاتصال بمفتاح 10G عبر وحدة الألياف البصرية SFP+ لنقل الفيديو. |
| 9 | منفذ 1G LAN | منفذ شبكة 1G للإدارة أو نقل التدفق الثانوي (SS). |
| 10 | منفذ AUDIO IN | إدخال صوت ستريو تناظري (مقبس 3.5 ملم) - لتمرير الصوت التناظري، وتضمين صوت التدفق الثانوي، وتضمين صوت HDMI. |
| 11 | منفذ AUDIO OUT | إخراج صوت ستريو تناظري (مقبس 3.5 ملم) - يخرج صوت ستريو مستخرج من HDMI أو إشارة صوت تناظرية بعيدة. |
تعريف دبابيس الأشعة تحت الحمراء (IR)
التثبيت على الرفوف
يمكن تركيب جهاز الإرسال والاستقبال هذا في رف قياسي بحجم 6U (يرجى الاتصال بالمورد الخاص بك للحصول على رف 6U للبيع). خطوات التركيب هي كما يلي:
الخطوة 1: استخدم البراغي المرفقة لتثبيت أذني التركيب على جهاز الإرسال والاستقبال، كما هو موضح في الشكل أدناه:
الخطوة 2: أدخل جهاز الإرسال والاستقبال مع أذني التركيب في رف 6U (يمكن تركيب ما يصل إلى 10 وحدات عمودياً)، كما هو موضح في الشكل أدناه:
الخطوة 3: استخدم البراغي لتثبيت أذني التركيب على الرف لإكمال التركيب، كما هو موضح في الشكل أدناه:
يمكن أيضًا تركيب جهاز الإرسال والاستقبال هذا في رف قياسي بحجم 1U (يمكن تركيب ما يصل إلى 4 وحدات أفقيًا). خطوات التركيب هي كما يلي:
الخطوة 1: قم بتكديس جهازي إرسال واستقبال فوق بعضهما البعض، ثم استخدم البراغي المرفقة لتثبيت لوحتي رف 1U على أجهزة الإرسال والاستقبال، كما هو موضح في الشكل أدناه:
الخطوة 2: ثبت لوحتي رف 1U على جهازي إرسال واستقبال آخرين مكدسين بنفس الطريقة، ثم استخدم البراغي لتثبيت لوحتي رف 1U معًا، كما هو موضح في الشكل أدناه:
الخطوة 3: اربط البراغي بين لوحتي رف 1U، بحيث يتم تركيب أربعة أجهزة إرسال واستقبال في رف 1U، كما هو موضح في الشكل أدناه:
متطلبات مفتاح الشبكة
يجب أن يدعم مفتاح الشبكة جميع ما يلي: Layer 3 / Managed، عرض نطاق 10 جيجابت، دعم IGMP v2 وتمكين التجسس، تصفية/إسقاط حركة البث المتعدد غير المسجلة، تعطيل إغراق البث المتعدد غير المسجل، تمكين دعم المغادرة السريعة.
نماذج المفاتيح الموصى بها: Netgear ProSAFE PLUS XS708E, Netgear ProSAFE Smart XS712T, Netgear M7300-24XF XSM7224S, Netgear ProSAFE M4300 Intelligent Edge Series, Arista Networks 7050X Series.
التحكم في نظام SDVoE
يمكن التحكم في جهاز الإرسال والاستقبال هذا بواسطة صندوق تحكم (ST-NCTL100D) أو جهاز تحكم تابع لجهة خارجية. عندما لا يدعم مفتاح الشبكة PoE، يجب تزويد الوحدات بالطاقة عبر محول الطاقة DC. الوضع الافتراضي لشبكة LAN الخاصة بصندوق التحكم هو DHCP. إذا لم يكن هناك خادم DHCP، فإن شبكة LAN الخاصة بالتحكم تعود إلى 192.168.0.225 - قم بتعيين الكمبيوتر إلى نفس الشبكة الفرعية (على سبيل المثال 192.168.0.88). قم بالوصول إلى واجهة المستخدم الرسومية عبر الويب على http://controller.local أو http://192.168.0.225.
