Description
ST-NAUD22UC Dante USB-C IO Adapter هو واجهة صوت USB احترافية ثنائية القنوات تعتمد على منصة Dante® Ultimo 2×2. يقوم محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C بتحويل صوت USB إلى صوت Dante® الرقمي وصوت Dante® إلى USB لدمج سلس للصوت الشبكي. وهو يدعم اتصال USB-C، وتقنية PoE (IEEE802.3af)، وتكوين Dante Controller، وصوت عالي الدقة 24 بت، مما يجعل محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C مثاليًا لغرف المؤتمرات، والبث، والتعليم، وأنظمة الصوت والمرئيات للشركات، وتركيبات الصوت الاحترافية.
الميزات
☆ يدعم محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C شبكات الصوت الاحترافية USB و Dante.
☆ يحول بين صوت USB ثنائي القناة وصوت Dante® الرقمي ثنائي القناة
☆ متوافق مع الفئة 1.0/2.0 لأجهزة صوت USB
☆ خرج صوت USB يصل إلى 192 كيلوهرتز عند 24 بت؛ إدخال صوت USB يصل إلى 96 كيلوهرتز عند 24 بت
☆ يدعم معدل عينات صوت Dante® 44.1 / 48 / 88.2 / 96 كيلوهرتز عند 24 بت
☆ يدعم تأخير صوت Dante® 1 / 2 / 5 مللي ثانية (قابل للتكوين عبر Dante® Controller)
☆ يدعم مصدر طاقة منفذ USB-C المحلي ووظيفة PoE (الفئة 0 IEEE802.3af PoE)
☆ تصميم مدمج لسهولة ومرونة التركيب
التطبيقات
محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C مناسب لغرف المؤتمرات، وأنظمة الصوت والمرئيات للشركات، واستوديوهات البث، والمرافق التعليمية، وأنظمة التسجيل، والفعاليات الحية، وتوزيع الصوت الشبكي، وتركيبات صوت Dante الاحترافية. يوفر محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C تحويلًا موثوقًا لصوت USB و Dante بزمن انتقال منخفض وأداء صوت رقمي عالي الجودة.
لماذا تختار محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C
يوفر محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C تحويلًا موثوقًا لصوت USB إلى Dante للتركيبات الصوتية والمرئية الاحترافية. يوفر محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C صوتًا عالي الجودة بدقة 24 بت بزمن انتقال منخفض مع اتصال USB-C ودعم PoE وتكامل سلس مع Dante Controller. تم تصميم محول الإدخال/الإخراج ST-NAUD22UC Dante USB-C لغرف المؤتمرات واستوديوهات البث وأنظمة الصوت والمرئيات للشركات والتعليم وتوزيع الصوت الشبكي.
محتويات العبوة
① 1× محول إدخال/إخراج Dante® 2CH USB-C
② 2× شريط لاصق وحلقة
③ 1× دليل المستخدم
المواصفات
| التقنية | |
| طريقة التحكم | Dante® Controller |
| عرض النطاق الشبكي | 100 ميجابت |
| تنسيقات الصوت | إدخال صوت USB: PCM 2CH, 44.1K–96kHz, 16/24 بت إخراج صوت USB: PCM 2CH, 44.1K–192kHz, 16/24 بت DANTE إدخال/إخراج: PCM 2CH, 44.1K–96kHz, 16/24 بت |
| مسافة الإرسال | 328 قدمًا / 100 متر (CAT6/6A/7) |
| زمن انتقال الصوت | قابل للتكوين: 1 مللي ثانية، 2 مللي ثانية أو 5 مللي ثانية (عبر Dante® Controller) |
| استجابة التردد | 20 هرتز إلى 20 كيلو هرتز (-/+0 ديسيبل) |
| نسبة الإشارة إلى الضوضاء الصوتية | >130 ديسيبل، 1 كيلو هرتز A-weighted |
| النطاق الديناميكي | >130 ديسيبل، 1 كيلو هرتز A-weighted |
| التشويه التوافقي الكلي + الضوضاء الصوتية | <0.01% عند +4 ديسيبل، 1 كيلو هرتز |
| تأخير مزامنة إخراج الصوت | <10 مللي ثانية |
| حماية ESD | IEC 61000-4-2: ±8 كيلو فولت (تفريغ الفجوة الهوائية) و ±4 كيلو فولت (تفريغ التلامس) |
| الاتصال | |
| المنافذ | 1× DANTE [موصل RJ45، إدخال/إخراج صوت رقمي، PoE] 1× USB-C [USB-C مع USB 1.0/2.0، إدخال/إخراج صوت USB، أنثى 12-سن] 1× POWER [منفذ طاقة USB-C وتحديث البرامج الثابتة، أنثى 12-سن] |
| عناصر التحكم والمؤشرات | 1× زر RESET [زر إعادة تشغيل النظام] 1× مؤشر USB-C LED [أخضر، مؤشر USB 5V] |
| الميكانيكية | |
| الهيكل | غطاء بلاستيكي — أسود |
| الأبعاد | 115 مم [عرض] × 40 مم [عمق] × 28 مم [ارتفاع] |
| الوزن | 94 جم |
| مصدر الطاقة | إدخال USB: 5 فولت/500 مللي أمبير إدخال PoE: IEEE802.3af الفئة 0 |
| استهلاك الطاقة | 1.65 وات (حد أقصى) |
| البيئة | |
| درجة حرارة التشغيل | 0 درجة مئوية ~ 40 درجة مئوية / 32 درجة فهرنهايت ~ 104 درجة فهرنهايت |
| درجة حرارة التخزين | -20 درجة مئوية ~ 60 درجة مئوية / -4 درجة فهرنهايت ~ 140 درجة فهرنهايت |
| رطوبة التشغيل | 20% ~ 80% رطوبة نسبية (غير متكثفة) |
| رطوبة التخزين | 10% ~ 90% رطوبة نسبية (غير متكثفة) |
ضوابط ووظائف التشغيل

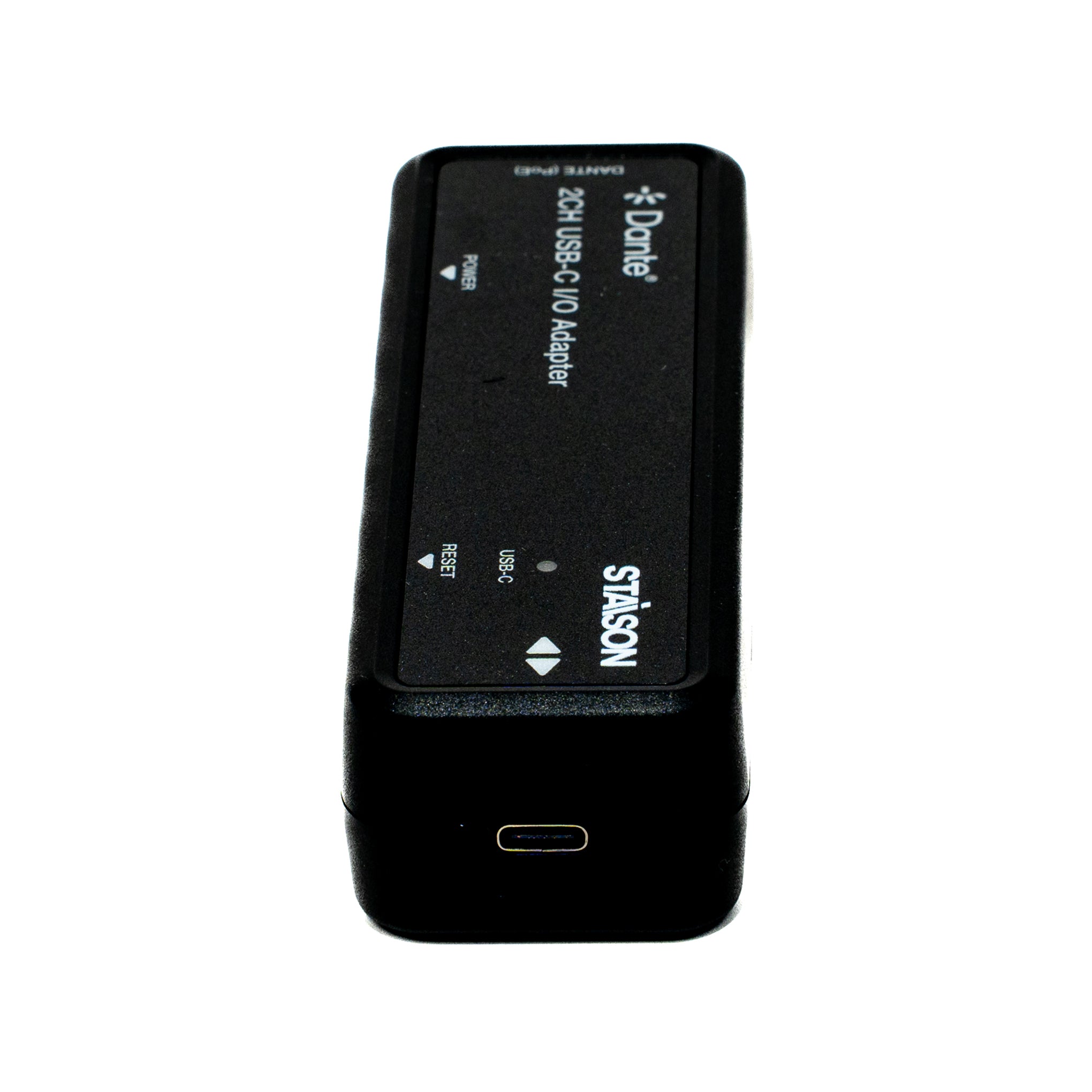

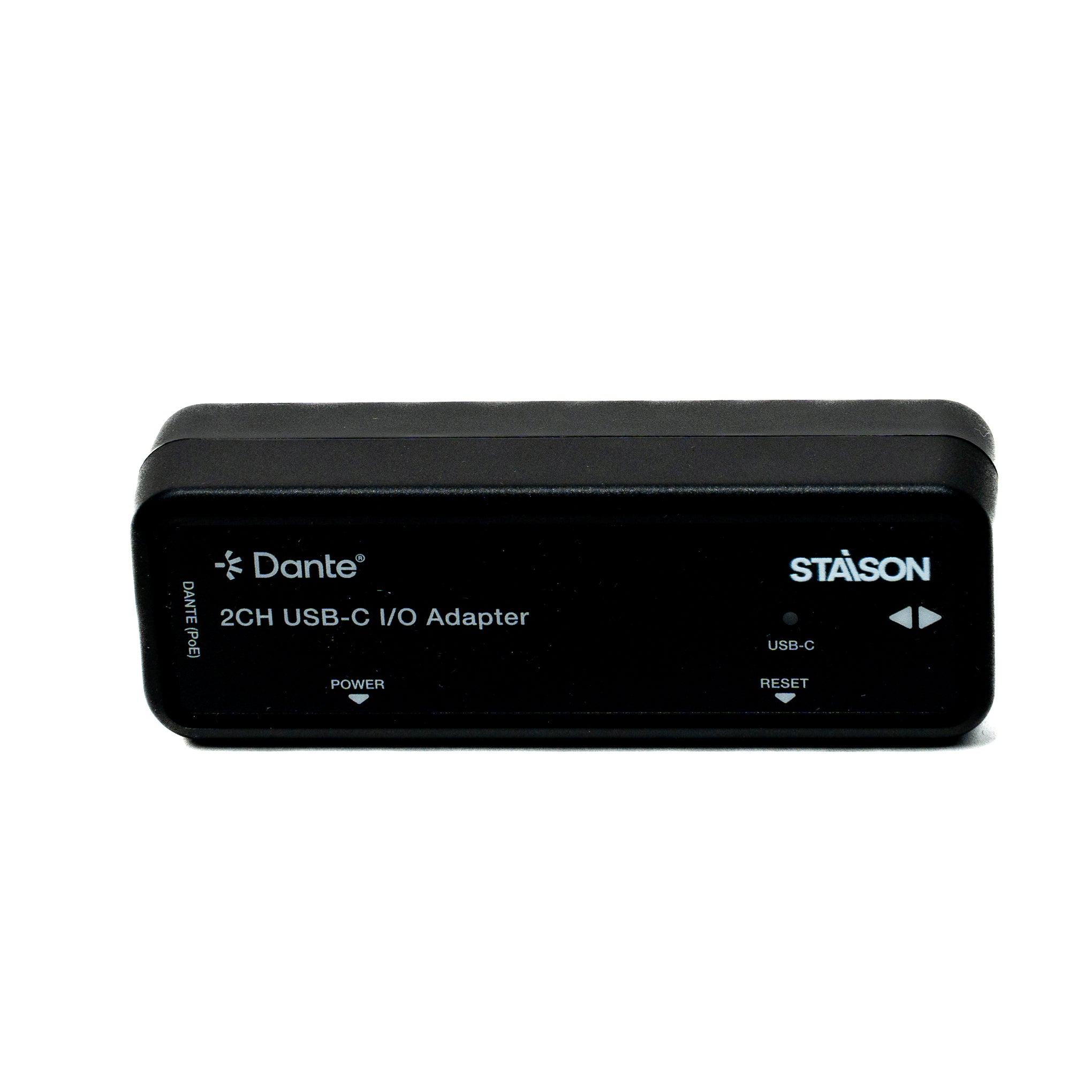

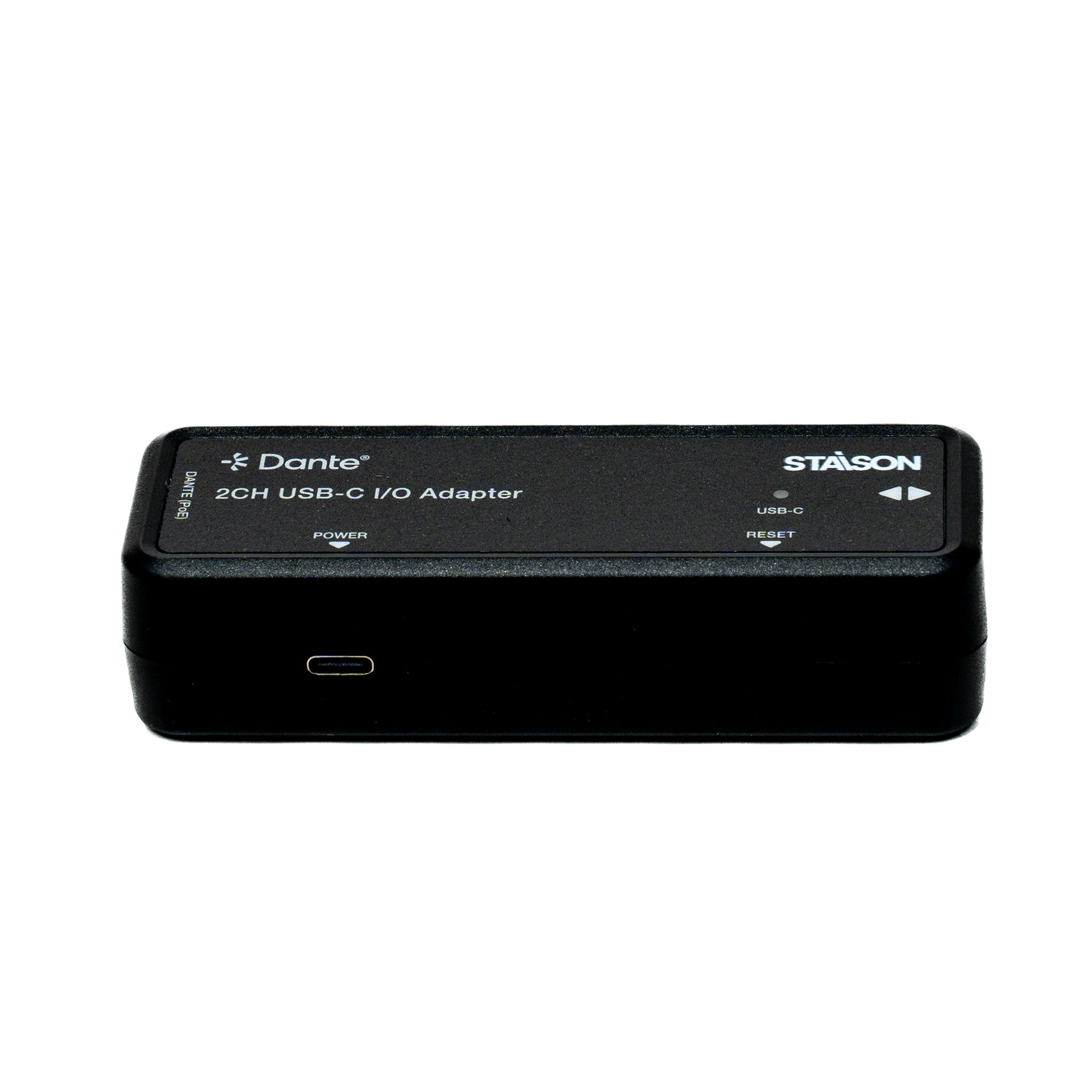

لوحة الجهاز
| الرقم | الاسم | وصف الوظيفة |
|---|---|---|

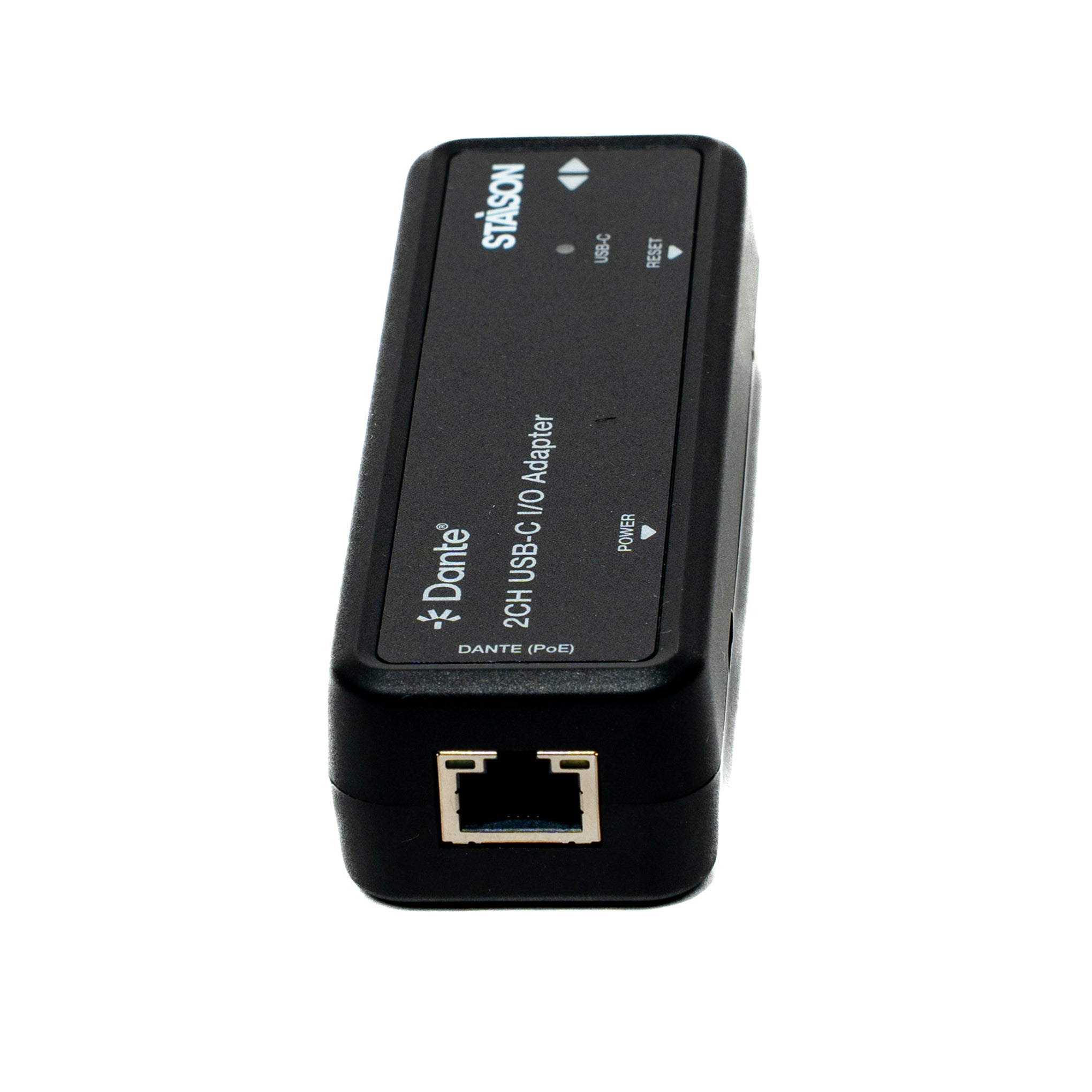

| 1 | منفذ DANTE (PoE) | منفذ إدخال/إخراج الصوت الرقمي Dante® — يتصل بمحول الشبكة عبر كابل RJ45، ويدعم إمداد الطاقة PD (PoE). مؤشر LINK الأخضر: يبقى مضاءً دائمًا بعد الاتصال الطبيعي. مؤشر DATA الأصفر: يومض عند نقل البيانات. |
| 2 | مؤشر USB-C LED (أخضر) | عند وجود إدخال طاقة في منفذ USB-C، سيضيء مؤشر USB-C LED. |
| 3 | منفذ USB-C | منفذ USB-C بوظيفتين: (1) منفذ إدخال/إخراج إشارة صوت USB-C — يتصل بمصدر صوت USB-C أو جهاز تشغيل. (2) منفذ إدخال طاقة USB 5V/500mA. |
| 4 | زر RESET | اضغط على هذا الزر لإعادة تشغيل الوحدة. ملاحظة: يجب إجراء إعادة ضبط إعدادات الجهاز من خلال Dante® Controller. |
| 5 | منفذ POWER | منفذ USB-C بوظيفتين: (1) منفذ إدخال طاقة USB-C 5V/500mA. (2) منفذ تحديث البرامج الثابتة. |
مثال على التطبيق
Dante® هي علامة تجارية مسجلة لشركة Audinate Pty Ltd. جميع العلامات التجارية الأخرى هي ملك لأصحابها.
